カテゴリー: ●実地 過去問 平23年度

１）品質活動１
①品質の目標：居住性を良好にすること。
②工種名：内装工事
重点品質管理項目：
各住戸間の遮音性の確保
定めた理由：共同住宅であることから、住戸間の遮音性能の不良による入居後の隣地トラブルを防止するため。
③実施した内容：
せっこうボード厚さが 1.2㎝ 以上、継目をすき間なく張り付けるか、継目処理工法を用いる。2重張りの場合は、下張りと上張りの継目位置をずらす。また、壁・天井等と躯体面の取合いは、すき間を生じないよう、不燃材料で充填する。チェックリストに施工した記録・施工の困難な箇所の施工写真を撮って記録した。
２）品質活動２
①品質の目標：屋上アスファルト防水の漏水防止
②工種名：防水工事
重点品質管理項目：
防水下地のクンクリート面の凹凸をなくすこと。また、下地の十分な乾燥を確認すること。
定めた理由：防水下地の凹凸や鉄筋、番線等の突起物、モルタルのこぼれ等に防水層の破損、不十分な乾燥による防水層のふくれ破損の防止により、防水性能が高まると考えたため。
③実施した内容：
凹凸や突起物等については目視で確認し、乾燥状態については高周波水分計による下地水分の測定で８%以下の含水率を確認し、それぞれチェックリストに記録した。

①企業としての品質管理の方針を定め、各人の役割分担を文書で確認する。一定工程完了ごとに社内検査を行い、手直しのない工事の工程で引き継ぐシステムを構築することが必要である。
②施工者の自信・向上意欲につながり建築技術者として成長できる。また、今後の受注増にもつながり、社会的な評価も上がる。さらに、技術の向上にもつながっていく。

①ゲートの幅は、搬入を計画する車両が無理なく道路から進入可能な回転半径を確保し、ゲートの梁または上部枠の高さは、車両限界高さの3.8mを超える高さを確保することに留意検討して計画する。
②ゲートの構造として、歩行者が安全歩行できる滑り止めの仕上げを確保すること。また、車両出入口であることを示すがめのトラマークと表示看板や警報灯や警報設備等も検討する。
③ゲートとして安全に侵入者を防ぎ、完全防備な機能を備えていること。また、強風に対しても安全な強度を備えた構造を持つように留意し検討する。
④交差点の近くや交通量の多い道路を避けて配置し、ゲートそばの仮囲い板を透明にして、歩行者等が目視できるように留意、検討する。
（解説）
工事現場は、原則として危害防止のため仮囲いを設けなければならないが、資機材の搬出入のため、大型車両が出入りする。このために第三者との接点になるゲートの設置については、特に第三者災害をいかに防ぐかを第一として、留意、検討しなければならない。

①建地脚部の滑動・沈下防止措置として、足場の足元は十分に突き固めて、平滑さを確認してから敷板を並べる。また、足元は足場用ベース金具で敷角材または敷板に釘止めとし、脚部には根がらみを設ける。
②筋かい、控え、壁つなぎ等の補強材の間隔及び締付け、壁つなぎのアンカーボルトは、躯体にしっかりと打ち込み、控えの間隔は、垂直方向は９m以下、水平方向は８m以下とする。
③作業床の幅は、40㎝以上、すき間は3㎝以下、墜落防止用の手すりは高さ85㎝以上、中さん付の手すりを設ける。
④労働安全衛生法を遵守すること。
⑤風に対して倒壊防止の措置を取る。
（解説）
外部足場については、JASS2（仮設工事）5.2「足場の保守管理」などを参考にする。

①荷揚げ用の揚重機械は、移動式クレーン、定置式クレーン（タワークレーン、ジブレクーン、門型クレーン）などがある。特に移動式クレーンが最も多く、転倒事故も非常に多い。事前調査としては、機種の選定・機械の設置計画のため、周辺環境・隣地建物・埋設物・地盤状況・空中架線などについて留意、検討する。
②安全対策としては、「クレーン等安全規則」「労働安全衛生法」などに留意する。
③移動式クレーンの機械自体には多くの安全装置が設備されているが、転倒事故及び作業中の事故が非常に多い。特に転倒防止は、重要であるので検討すべきである。
④テレビ等への電波障害を考慮する。
（解説）
１）地盤耐力（転倒防止には、地盤耐力の確認と補強）
２）作業方法の決定・周知（作業開始前に、作業方法、転倒防止の措置、労働者の配置と指揮系統を定め、これを関係作業者に周知）
３）オペレーター（クレーンの運転士は、運転技能等の修了者とし、5 t 以上ではクレーン運転免許を有するものではくてはならない）
４）強風時（強風（10分間の平均風速が 10m/s 以上）のときは、作業を中止）
５）旋回範囲への立入禁止（クレーンの旋回範囲にはバリケード等で立入禁止の措置をする）
６）不整地（傾斜のある不陸な不整地での作業は危険であるので行わない）
７）吊り荷下への立入禁止（吊り荷または吊り具の下に立ち入ってはならない）
８）吊り荷走行の禁止（原則として、荷を吊ったまま走行してはならない。

以下の解答例より２つを記述すればよい。
親杭横矢板工法における、横矢板の設置（JASS3）
①親杭の間に横矢板を架け渡して、山留め壁とする工法であり、掘削してから横矢板を渡すまでの間、自立する地盤でなければ採用は難しい。掘削に伴ってすぐに横矢板を設置しなければならない。
②透水性がないので地下水位の高い地盤では地下水処理を併用する必要があり、横矢板の合わせ目はしっかりと継ぐ必要性がある。
③地下水位の高い細砂層やシルト層は根切りしてから横矢板を入れるまでの間に崩れてしまうので、このような地盤には採用できない。
（解説）
打撃、振動、強制圧入、オーガー併用圧入など多くの施工方法があるが、地盤の強度、礫や玉石の有無などの地盤状況に応じて工法を選定する。横矢板の強度については、土圧に対して十分強度を保つ材質の材料を使用する。

鉄筋工事における、バーサポートまたはスペーサーの設置（建築工事監理指針）
①バーサポートやスペーサーは、組み立てられた鉄筋相互の間隔やかぶり厚さの確保と、埋設配管やコンクリート打設による配筋の乱れを防ぐために重要であり、留意事項としては、使用部位やかぶり厚さに対応して、適切な材種、形状、サイズを使用することがあげられる。
②材料の種別としては、コンクリート製、鋼製とする。モルタル製のスペーサーは強度及び耐久性が不足しているので使用しない。鋼製には、型枠に接する部分に樹脂コーティングあるいはプラスチックで被覆した打ち放し用の材料もある。また、梁、柱、基礎梁、壁及び地下外壁のスペーサーは、側面に限りプラスチック製でもよい。
（解説）
バーサポート及びスペーサーは、鉄筋位置を保持し、かぶり寸法を確保できるような形状、剛性、強度と、打ち込まれるコンクリートと同等以上の耐久性を有するものでなければならない。

①打込み区画・打込み順序を考慮する。
②運搬・打込み・締固めの方法及び使用機器の種類と数量を考慮する。
③打継ぎになる部分は入念にバイブレーターをかける。
④打込み継続中の打重ね時間間隔の限度を厳守する。
⑤高いところからのコンクリートの打設は、自由落下距離が短くなるようにシュートを使い、分離を防ぐ。
⑥型枠の水洗いを入念に行い、濡れ面の型枠表面で、コンクリートの流動性をよくし、上部からよくつき、またはバイブレーターで一体化する。
⑦品質の変化したコンクリートは廃棄する。
⑧コンクリートを横流ししない。
（解説）
コールドジョイントは、打設時間の違いにより、締固めが不十分になった打継ぎ部分で、ジャンカなどの欠陥が現れる。先に打設されたコンクリートの再振動可能時間内に後から打設するコンクリートを打ち、十分締め固めることにより防止できる。

鉄骨の建方における、仮ボルトの締付け （JASS6）
①本締め用の高力ボルトを仮ボルトと兼用してはならない。
②高力ボルト継手では、中ボルトを使用してボルト1群に対して1/3程度、かつ２本以上を締め付ける。
③昆用継手及び併用継手では、中ボルトを使用して、ボルト1群に対して1/2程度、かつ２本以上をバランスよく配置する。
④溶接継手におけるエレクションピース等に使用する仮ボルトは高力ボルトを使用して全数締め付ける。
⑤仮ボルトは本締めボルトと同じ径とする。
⑥打設荷重に耐える本数とする。
（解説）
仮ボルトは、建方作業における部材の組立てに使用し、本締めまたは溶接までの間、予想される外力に対して架構の変形及び倒壊を防止するためのボルトである。仮ボルトは中ボルトなどを用い、ボルト1群に対して高力ボルト継手は1/3程度、かつ２本以上、混用接合及び併用継手では1/2程度、かつ２本以上をバランスよく配置し、締め付ける。
仮ボルトは、強風に対するものであり、強風に対しては、その他にワイヤロープによる補強なども行われる。また、溶接継手におけるエレクションピースなどに使用する仮ボルトは、高力ボルトを使用して全数締め付けるとしている。

③　目地深さ
（解説）
バックアップ材は、シーリング材が目地構成材と相対する２面のみに接着し、底部には接着しないようにして、長期の繰り返しムーブメントに対する追従性を確保する。また、シーリング材の目地深さを調整し、一定の目地深さを確保する。（JASS8）

②　なましステンレス鋼線
（解説）
まぐさ及び庇先端下部に小口タイル以上の大きさのタイルを張り付ける場合は、径が 0.6mm以上のなましステンレス鋼線をモルタルに塗り込み、必要に応じて、受け木を添えて24時間以上支持する。（建築工事管理指針）

②　隅肉
（解説）
タイトフレームの溶接は、タイトフレームの立上り部分の縁から10mm残し、底部両側に隅肉溶接する。溶接サイズはタイトフレームの板厚と同寸法とする。（JASS12）

①　はけ引き
（解説）
仕上げ材の下地となるセメントモルタル塗りの表面状態には、金ごて仕上げ、木ごて仕上げ、はけ引き仕上げ及びくし目引きがある。（JASS15）

①　平滑
（解説）
研磨紙ずりは、素地の汚れや錆、下地に付着している塵埃を取り除いて素地や下地面を平滑にし、かつ次工程で適用する塗装材料の付着性を確保するための足がかりをつくり、仕上がりをよくするために行う。（JASS18）

③　カーペット下地
（解説）
カーペットの張付けは、粘着はく離形の接着剤をカーペット下地全面に平均的に塗布し、接着剤が乾燥し十分粘着性が出た後、すき間なく張り付ける。（公共建築工事標準仕様書）

①　野縁
（解説）
ランナーと天井下地材の野縁が直角の場合は、ランナーを野縁に、ランナーと野縁が平行な場合は、ランナーを野縁受けに、各々間隔900mm程度にタッピンねじの類または溶接で固定する。（JASS26）

③　低粘度
（解説）
注入するエポキシ樹脂の種類は、低粘度形と中粘度形をひび割れの状況に応じて使い分ける。一般に、0.5mm未満のひび割れは低粘度形を用い、0.5mm以上は中粘度形を使用する。（建築改修工事監理指針）

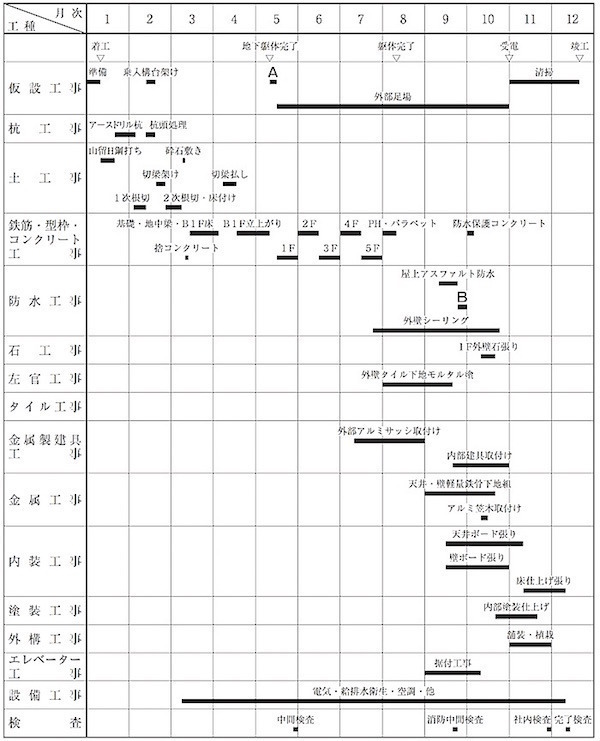

A及びBに該当する作業名
　A：乗入構台解体
　B：防水保護コンクリート伸縮目地材取付け
（解説）
Aについて（土工事）
AはB1F立上りが終了後、地上躯体工事開始前に行う仮設工事であり、乗入構台解体である。
Bについて（防水工事）
Bは屋上アスファルト防水終了後、防水保護コンクリート前に行う防水工事であり、防水保護コンクリート伸縮目地取り付けである。

開始日が工程上最も不適当な作業名
　作業名：杭頭処理
　開始日：３月上旬
（解説）
杭頭処理が１次根切り終了後に開始されている。杭頭処理は２次根切り・床付けと並行して行われる工事であり、３月上旬の開始となる。

タイル張りの開始日と終了日
　開始日：９月上旬（または８月下旬）
　終了日：10月中旬
（解説）
タイル工事は、外壁タイル下地モルタル塗り後１ヶ月程度の養生期間を取って開始することが必要である。
開始日は、「９月上旬（早くても８月下旬）」となる。また、外壁タイル下地モルタル塗りが9月20日頃に終了することと外壁シーリングが10月下旬に終了することから、終了日は「10月中旬」が望ましい。

　①建設業　②附帯
（解説）
建設業法第４（附帯工事）
建設業者は、許可を受けた建設業にかかる建設工事を請け負う場合においては、当該建設工事に附帯する他の建設業にかかる建設工事を請け負うことができる。
なお、建設業の許可は、この法律の規定による28の建設工事に対応する28の業種に区分されている。

　③権限　④意見
（解説）
建設業法第19条の２
（現場代理人の選任等に関する通知）
請負人は、請負契約の履行に関し工事現場に現場代理人を置く場合においては、当該現場代理人の権限に関する事項及び当該現場代理人の行為についての注文者の請負人に対する意見の申出の方法（第３項において「現場代理人に関する事項」という。）を、書面により注文者に通知しなければならない。

　⑤工期　⑥条件
（解説）
労働安全衛生法第３条第３項（事業者等の責務）
建設工事の注文者等仕事を他人に請け負わせる者は、施工方法、工期等について、安全で衛生的な作業の遂行をそこなうおそれのある条件を附さないように配慮しなければならない。
