1級建築施工管理技士 とらの巻 R

次の[ 1 ]～[ 8 ]の記述において、各記述ごとに下線部のうち最も不適当な箇所を1つあげ、適当な語句を解答欄に記入しなさい。

[ 1 ]
壁のシーリングにおいて、目地幅が①狭いとムーブメントの作用時に、シーリング材に損傷を与えやすい。
また、目地幅が②狭すぎるプライマーの塗布やシーリング材の充填などが不十分となり、ムーブメント追従性、耐久性、③硬化性に故障が発生する。

[ ２ ]
ガラスのはめ込み工法のうち、①グレイジングチャンネル構法は止水性や排水性が期待できない。
また、②弾性シーリング材構法の場合でも、必ずしも止水性を期待できないので、浸入した水を排除するため、③セッティングブロックを設ける必要がある。

[ ３ ]
鉄筋コンクリート造建築物において、内断熱は外断熱に比べて、暖房時の表面結露に対し一般的に①不利である。
内断熱工法では、断熱層を貫通するセパレータなど、②コールドドラフトとなるおそれのある箇所には断熱補強を施す必要がある。
また、内断熱工法での内部結露に対しては、断熱材の③室内側に防湿層を設けることが有効である。

[ ４ ]
塗装工事におけるコンクリート面に塗るシーラーは、色むらや肌むらなどを防止するほか、①プリージングの発生を防止し、素地側から②アルカリがしみ出るの防ぐ機能もつ。
また、シーラーには、脆弱な表層に含浸して③表面強度を補強し、同時に中塗りや上塗り塗料の接着性の向上を図る役割を持つものがある。

[ ５ ]
石先付けプレキャストコンクリートで使用される石裏面処理剤には、水分が石表に出てくる経路を遮断して①濡れ色や白華の発生を防止するほか、石材の②劣化やコンクリートの乾燥収縮などに対する相互挙動の緩衝層として作用をする目的がある。
さらに、天然の材料である石材の目に見えないきずに伴うひび割れによる石材片の剥離に対し、③シアコネクターの補助的役割としての接着性の向上も目的の1つである。

[ ６ ]
PCカーテンウォールにおけるファスナー形式のうち、ロッキング形式はパネルを①固定させることにより、またスライド形式は上部あるいは下部ファスナーのどちらかを②ルーズホールでスライドさせることにより、③層間変位に追従させるものである。

[ ７ ]
軽量鉄骨壁下地の施工において、天井下地にランナーを取り付ける場合、ランナーと野縁が①平行している部分は、ランナーを②吊りボルトに溶接で固定する。また、鉄骨梁に取り付ける場合は、先付け金物を溶接しておき、耐火被覆の③後にランナーを取り付ける。

[ ８ ]
タイル目地はタイルの形や寸法の誤差を吸収し、タイル間のムーブメントの①緩和層としての機能を持つものである。従って、②突付け目地は躯体のムーブメントを吸収できず、タイルの欠けや剥離が生じやすい。
一方、目地材の充填は、タイルのムーブメント、下地や躯体の乾燥収縮などタイルに影響与えるムーブメントをタイル小口への③せん断応力として作用させることにより、タイル裏面に生ずる応力を緩和する機能を持つ。

　　不適当な箇所　適当な語句
[ １ ]　　　③　　　接着性
[ ２ ]　　　③　　　溝下端部に水抜き穴
[ ３ ]　　　②　　　コールドブリッジ（冷橋）
[ ４ ]　　　①　　　エフロレッセンス
[ ５ ]　　　②　　　熱膨張
[ ６ ]　　　①　　　回転させる
[ ７ ]　　　②　　　野縁受け
[ ８ ]　　　③　　　圧縮応力

仕上げ工事に関する次の記述において、下線部のうち最も不適当な箇所を各問題ごとに１箇所指摘し、適当な語句または数値を記入せよ。

[ １ ]
壁タイルの密着張りでは、張付けモルタルは①下地側に塗り、塗り付ける面積は２m²以内とする。また、タイルの張付けは、②下方より上方へと行い、タイルの表面から目地の表面までの目地深さは、タイル厚さの③1/2以内とする。

[ ２ ]
木材の密度は、通常①繊維飽和状態の密度で表し、このときの含水率は約②15%である。
集成材とは、ひき板などをその繊維方向にお互いにほぼ③平行にして接着したものである。

[ ３ ]
コンクリートの陸屋根に設けるたて引き型のルーフドレインは、つばの天端レベルを周辺のコンクリート天端に対して①下げて取り付ける。また、ドレインはパラペットの立上がり部分に近接して②取り付けないようにする。
なお、ドレインは、③後付けで取り付ける方が良い。

[ ４ ]
コンクリート壁のモルタル塗りにおいて、セメント混和用ポリマーは、①上塗りモルタルに用い、吸水調整材は②下地コンクリート面に使用する。また、モルタルにはメチルセルロースなどの③保水剤を用いると作業性が良くなる。

[ ５ ]
外部のコンクリート壁にアルミニウム製建具を取り付ける場合、建具枠をサッシアンカーに溶接後、建具の取付けに使用した仮止め用くだびは、①取り除かないで、防水モルタルを詰める。この防水モルタルに、塩化カルシウム系の防水剤を使用すると、金属の腐食を②促進する。
なお、一般のアルミニウム製建具に複合皮膜を施した場合、モルタルと接する部分に必要な耐アルカリ性の処理を省略③できる。

[ ６ ]
軽量鉄骨天井下地に用いる野縁や野縁受けの防せい処理は、JIS規格品では、①電気亜鉛めっきとしている。
野縁と野縁受けは、②クリップで取り付け、野縁は野縁受けから③150mm以上はね出さないようにする。

[ ７ ]
カーペットの施工に使用する接着剤の品種としては、酢酸ビニル樹脂系溶剤形、アクリル樹脂系エマルジョン形、ゴム系ラテックス系接着剤等がある。
室温が低い場合は接着剤の硬化が遅れ、①アクリル樹脂系エマルション形接着剤では凍結することもあり、②ゴム系ラテックス形接着剤は、接着力が比較的小さく接着性能の維持などに問題がある。
なお、タイルカーペットを張る場合のオープンタイムは、一般に③不要である。

[ ８ ]
合成樹脂調合ペイントは、塗装作業が容易である。また、耐候性の点で２液形前ポリウレタンエナメルより①劣る。
合成樹脂エマルションペイントは、大気汚染や中毒の危険性がない。また、水による希釈は②できない。
塩化ビニル樹脂エナメルは、耐水性に③優れている。また、溶剤臭が強く臭気のこもる箇所では、換気を十分にしなければならない。

[ ９ ]
舗装工事に用いられるアスファルトは、①ストレートアスファルトである。また、②シールコートは路盤の防水性を高め、その上に舗装するアスファルト混合物層とのなじみを良くするために、路盤上に瀝青材料を散布したものである。
加熱アスファルト混合物の敷均しは、③アスファルトフィニッシャーを使用するが、狭い場所は人力施行で行う。

　　不適当な箇所　適当な語句
[ １ ]　　　②　　　上方から下方
[ ２ ]　　　①　　　気乾
[ ３ ]　　　③　　　先付け
[ ４ ]　　　①　　　下地処理
[ ５ ]　　　①　　　取り除き
[ ６ ]　　　①　　　溶融亜鉛
[ ７ ]　　　③　　　必要
[ ８ ]　　　②　　　できる
[ ９ ]　　　②　　　プライムコート

仕上げ工事に関する次の問に答えよ。

[ １ ]
屋上のアスファルト防水のコンクリート下地について、防水施工前に確認すべき事項を３つ記述せよ。

[ ２ ]　
壁紙張りの下地にシーラーを塗る目的を２つ記述せよ。

[ ３ ]
コンクリートにあと施工アンカーをして使用する金属拡張アンカー又は接着系アンカーについて、どちらか１つ選び、強度を確保するために施工上留意すべき事項を２つ記述せよ。

[ ４ ]

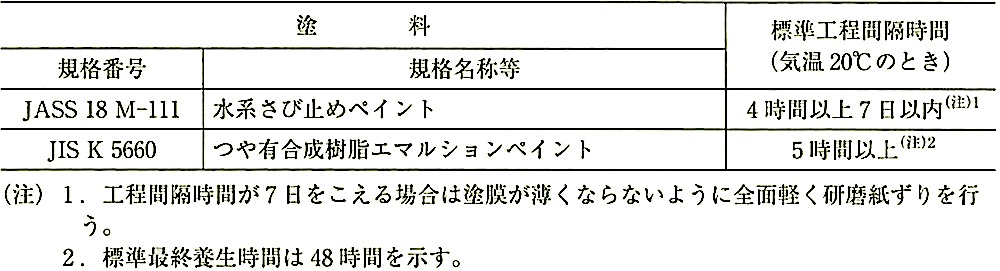

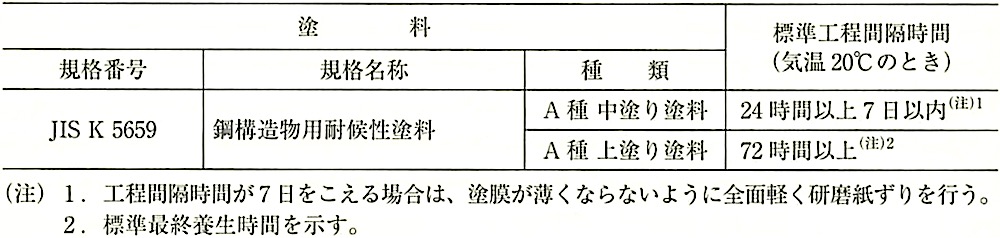

鉄部の亜鉛めっき面に塗装する場合、素地ごしらえの中で行う処置を２つ記述せよ。

仕上げ工事に関する次の問に答えよ。

[ １ ]
外壁のタイル張り工事において、コンクリート面に下地モルタルを塗る場合、モルタルの剥離防止のための対策を、下地コンクリート面の処理と、下塗りモルタルについて具体的に記述せよ。
ただし、コンクリートの寸法精度は良好で豆板などはないものとする。

[ ２ ]
シーリング工事において、次にあげる外部の被着体に最も適したシーリング材の種類を、目地周辺を汚染させないことも考慮して、記入せよ。
解答例：
塗装仕上げを行うコンクリート打継ぎ目地
→ １成分形ポリウレタン系
　①動きの大きい金属カーテンウォール
のパネル目地
②湿式工法の石張りの目地

[ ３ ]
集合住宅の戸境壁に、せっこうボードを用いた大臣認定の乾式遮音耐火間仕切壁を施工する場合、遮音性能を確保するための施工段階の留意事項を２つ記述せよ。

仕上げ工事に関する次の問に答えよ。
[ １ ]
露出アスファルト防水工事の完成時に確認する項目を箇条書きで３つ記述せよ。

[ ２ ]
張り石工事における石材製品検査時に確認する項目を箇条書きで２つ記述せよ。

[ ３ ]
建具工事において、アルミニウム製建具の性能項目を気密性以外で２つ記述せよ。

次の記述において、各記述ごとの①から③の下線部の語句のうち最も不適当な箇所番号を１つあげ、適当な語句を解答欄に記入せよ。

[ １ ]
合成高分子系ルーフィングシート防水の接着工法におけるシートの張付けは、原則として水上側のシートが水下側のシートの①上になるように行い、下地に②部分接着とし、できるだけシートに③引張りを与えないよう、また、しわのできないよう注意して行う。

[ ２ ]
屋根工事において、長尺金属板を現場等で折曲げ加工する場合、塗装又はめっき及び地肌にき裂が生じないように切れ目を①入れて折り曲げる。また、耐酸被覆鋼板を冬季に折り曲げ加工するときは、材料を②加温してから加工する。
長尺金属板はこはぜ掛けとする場合は、③毛細管現象による雨水の侵入を防ぐように、はぜの折返し寸法と角度に注意する。

[ ３ ]
内装の床張物下地をセルフレベリング材塗りとする場合、軟度を一定に練り上げたセルフレベリング材を、レベルに合わせて流し込む。流し込み中はできる限り通風を①良くして作業を行う。施工後の養生期間は、冬期間は②14日以上とし、施工場所の気温が③5℃以下の場合は施工しない。

[ ４ ]
アルミニウム製建具工事において、枠のアンカー取付け位置は、枠の隅より150mm内外とし、中間の間隔を①500mm以下とする。
くつずりをステンレス製とする場合は、厚さ②1.5mmを標準とし、仕上げはNo.2B又はHLとする。また、一般的に、破損及び発音防止のためのくつずり裏面のモルタル詰めは、取付け③後に行う。

[ ５ ]
内壁のセメントモルタル下地面を内装合成樹脂エマルション系薄付け仕上塗材仕上げとする場合、下地表面は①金ごて仕上げ又は木ごて仕上げとし、吹付けとするときは、スプレーガンのノズルは下地面に対して直角に吹付けられるように、やや②下向きに保ち、一様に吹付け、主材塗り2工程の工程内間隔時間は③2時間以上とする。

[ ６ ]
カーペット敷きのグリッパー工法では、グリッパーは、カーペットの厚さに応じて壁際からのすき間を均等に取り、打ち付ける。下敷き用フェルトはグリッパーの厚さと同等か、やや①厚いものを選択し、敷き込みに当たっては、すき間などのないように②突き付けて敷き込み、フェルトの端部はグリッパーに③重ねるようにする。

[ ７ ]
PCカーテンウォールのファスナー形式には、スライド形式、ロッキング形式、固定形式がある。ロッキング形式はPCパネルを①回転させることにより、また、スライド形式は上部、下部ファスナーの②両方をルーズホールなどで滑らせることにより、PCカーテンウォールを③層間変位に追従させるものである。

[ ８ ]
外壁改修のタイル部分張替え工法において、ポリマーセメントモルタルを用いて張り付ける場合、調整済みの下地とタイルの両方にポリマーセメントモルタルを塗布し、直ちにタイルを張り付けて、目地詰めまで通常①8時間以上衝撃を与えないように養生する。
目地深さはタイル厚の②1/2以下とし、目地詰め後は衝撃を与えないように通常③3日以上は養生する。

　　不適当な箇所　適当な語句
[ １ ]　　　②　　　全面
[ ２ ]　　　①　　　入れずに
[ ３ ]　　　①　　　なくして
[ ４ ]　　　③　　　前
[ ５ ]　　　②　　　上向き
[ ６ ]　　　③　　　重ねない
[ ７ ]　　　②　　　片方
[ ８ ]　　　①　　　24

次の問いに答えなさい。
[ １ ]
屋上の防水工事において、保護コンクリートを打設する場合に用いる絶縁用シートについて、施工上の留意事項を２つ、具体的に記述せよ。

[ ２ ]
外部のコンクリート壁に二丁掛けタイル（227×60）を密着張りで張るときの施工上の留意事項を２つ、具体的に記述せよ。
ただし、下地及びタイルの割付けに関する記述は除くものとする。

[ ３ ]
内部のコンクリート壁にせっこうボードをせっこう系接着剤直張り工法で張るときの施工上の留意事項を２つ、具体的に記述せよ。

[ ４ ]
コンクリートの外壁にアルミサッシの枠を取り付けるとき、枠回りの充填モルタルを施工する前に行う取付け精度の検査項目をその計測方法とともに２つ、具体的に記述せよ。
ただし、検査項目の重複は不可とする。
なお、取り付けるサッシは幅1,800mm、高さ1,800mmの引違いサッシとする。

①絶縁用シートは、立上がり面に30mm程度張り上げる。

②絶縁用シートの重ね幅は、70〜100mmで敷き込み、粘着テープで固定する。

①密着張りはタイル張り用振動機（ヴィブラート）を用い、タイルをモルタル中に埋め込み、目地部にモルタルを盛り上がらせ、目地を仕上げる。

②タイルの張付けは、上部より下部に張り進める。

①ボードの下部は、吸湿を防止するため、10mm程度浮かして張り付ける。

②接着剤の１回に練る分量は、練混ぜ後1時間以内で使い切るものとする。

①サッシの鉛直方向のたおれは、下げ振を使用して測定する。

②サッシ面のゆがみは、サッシの対角寸法を測定する。

仕上げ工事に関する次の記述において、下線部①又は②のうち間違っている箇所を各文において１箇所指摘し、正しい語句を記入せよ。

[ １ ]
合成高分子系ルーフィング防水における、非加硫ゴム系ルーフィングの張付けでは重ね幅は、縦を100mm以上、横を①50mm以上とする。
また、下地への張付けは②全面接着とする。

[ ２ ]
タイル密着張り工法では、張付けモルタルの下地面への塗付けは二度塗りとして、その塗厚を①7mm程度とし、塗り付ける面積は②4m²以内とする。

[ ３ ]
甲種防火戸として使用するシャッターは、①スラットの鋼板の厚さは②1.2mm以上としなけばならない。

[ ４ ]
合成樹脂調合ペイント塗りにおいて塗膜が流れる原因は、①薄塗りし過ぎた場合、②希釈し過ぎた場合などである。

[ ５ ]
熱線吸収板ガラスのはめ込み工法において、熱割れ防止するためにガラスの切断を①クリアカットとするのは、日射等による膨張でガラス周辺部に②圧縮力が生じ、割れやすくなるためである。

　　誤りの部分　正しい語句
[ １ ]　　　①　　　70
[ ２ ]　　　②　　　2
[ ３ ]　　　②　　　1.5
[ ４ ]　　　①　　　厚塗りし過ぎた
[ ５ ]　　　②　　　熱割れ

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由または正しい工法もしくは仕様を簡潔に記入せよ。

[ １ ]
防水工事において、PC板、ALC板などの屋根アスファルト防水には、密着工法が適している。

[ ２ ]
壁モルタル塗りは、各層とも水ひき具合を見計らい塗り付ける。塗り付け後は、なるべく早く乾燥させるため通風をよくする。

[ ３ ]
タイル圧着張りは、張り付けモルタルを塗り付けた後、張り付けるまでの時間が25～30分以下になるよう上から下へと充分もみ込み、たたき締めて張り付けていく。

[ ４ ]
鉄筋コンクリート造階段室の壁仕上を、モルタル塗りの上、油性調合ペイント塗りをした。

[ ５ ]
外部建具の網入りガラスの留め付けにグレイジングチャネルを用いた場合は、ガラス小口の防錆処理は不要である。

[ １ ]　誤
PC板、ALC板の継目は、挙動が大きく、密着工法は破断の原因となるので、絶縁工法とする。

[ ２ ]　誤
壁モルタル塗り付け後、加熱乾燥、通風などにより急激に乾燥させてはならない。

[ ３ ]　正

[ ４ ]　誤
油性調合ペイントは、耐アルカリ性に劣るのでコンクリート、モルタル面に用いない。塩化ビニル樹脂、合成樹脂エマルションペイントを用いる。

[ ５ ]　誤
外部建具の網入りガラスの留め付けは、小口は防錆処理し、グレイジングチャネルは水はけが悪いので、水抜き穴を設ける必要がある。

仕上げ工事に関する次の記述において、下線部のうち誤っている箇所を１箇所指摘し、解答欄に正しい語句を記入せよ。なお、誤っている箇所がない場合は正と記入せよ。

[ １ ]
フラースぜい化点とは、アスファルトの①高温時の特性を示す値で、その値の②低いものほど特性が③良い。

[ ２ ]
モルタル塗り各層の調合は、塗り層によって異なるが、①上に塗るものほど②富調合にし、強度は③大きくする。

[ ３ ]
グリッパー工法におけるカーペットの張り仕舞いは、①ローラーで伸展しながら②グリッパーに引っ掛け、カーペットの端を③ステアツールを用いて溝に巻き込むようにする。

[ ４ ]
アスファルト防水工事におけるアスファルトルーフィングの継目は、①縦横とも100mm以上重ね合せ、原則として②水下側のアスファルトルーフィングが下側になるように張り重ねる。

[ ５ ]
JISに規定するアルミニウム製建具の①耐風圧性、②気密性、③遮音性の等級では、その数値が大きいほど性能が優れている。

　　　正・誤　正しい語句
[ １ ]　　①　　低温時
[ ２ ]　　①　　下
[ ３ ]　　①　　ニーキッカー
[ ４ ]　　正　　ー
[ ５ ]　　②　　水密性

仕上げ工事に関する次の各文において、下線部のうち不適当な箇所を１箇所指摘し、正しい表現に改めよ。

[ １ ]
ガラス工事に用いるバックアップ材は、シーリング材充填部の①形状を保持し、②２面接着を防止するために使用される③合成樹脂の発砲材である。

[ ２ ]
エッチングプライマーは、乾燥が①遅いので、②高湿度の時に塗布すると、③白化現象（ブラッシング）が起こる。

[ ３ ]
ユニットタイル改良積み上げ張りは、タイルの大きさに見合った①ヴィブラートを用い、②タイル裏面に③張付けモルタルを塗り付け、タイルを張り付ける工法である。

[ ４ ]
ALCパネル下地の防水用プライマーは、コンクリート下地用に用いるものと、①異なる種類のプライマーであり、パネル取付け後②速やかに１回目を塗布し、１回目の塗布後③直ちに２回目を行う。

[ ５ ]
ビニル床タイル張りは、室温が①5℃以下の場合は採暖し、②酢酸ビニル樹脂系樹脂接着剤を用いて張付け、③ニーキッカーで圧着する。

　　不適当な番号　正しい表現
[ １ ]　　②　　　３面接着
[ ２ ]　　①　　　早い
[ ３ ]　　①　　　マスク
[ ４ ]　　③　　　十分に乾燥させて
[ ５ ]　　③　　　ローラー

仕上げ工事に関する次の各文において、下線部のうち適当でない箇所を１箇所指摘し、その理由を簡潔に記述せよ。

[ １ ]
屋上のアスファルト防水工事において、①気温が30℃以上の場合、②強風の場合、③降雨雪のおそれがある場合には施工を中止しなければならない。

[ ２ ]
タイル型枠先付け工法において、タイルの肌分かれが起きる主な原因は、コンクリート打設時に、①タイル裏面に水膜がある場合、②タイル裏面に付いたセメントペーストがドライアウトを起こした場合、③コンクリートの打設高が高い場合などである。

[ ３ ]
モルタルに混和剤を使用すると、①モルタルのひびわれ防止に役立ち、②作業性は向上するが、③接着力は低下する。

[ ４ ]
アルミニウム製外部サッシ取付けにおいて、サッシ周囲の防水モルタル充填方法として、一般に、①縦枠はモルタルトロ流し、②上枠はモルタル詰め、③下枠はモルタルトロ流しとする。

[ ５ ]
合成樹脂調合ペイント塗りにおいて塗膜が流れる原因は、①厚塗りし過ぎた場合、②希釈し過ぎた場合、③気温が急に上場した場合である。

　　適当でない箇所　理　由
[ １ ]　①
気温が著しく低い場合である。
[ ２ ]　③
タイルの肌分かれとコンクリート打設高さは関係がない。
[ ３ ]　③
混和剤を混入すると接着力は向上する。
[ ４ ]　③
下枠はモルタル詰めとする。
[ ５ ]　③
気温の上昇は塗膜が流れる原因とはならない。

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由を簡潔に記述せよ。

[ １ ]
防水工事用アスファルトは、針入度指数の数値が大きいほど高い温度に対して硬化しやすく、低い温度に対して硬化しにく。

[ ２ ]
建具の気密性、水密性は、JISによる等級の数値が小さいほど性能が優れている。

[ ３ ]
外壁タイルの密着張りは、上部から下部へと１段おきに張り、そのあと、間を埋めるようにして張る。

[ ４ ]
ウィルトンカーペットのはぎ合わせは、グリッパー工法又は丈夫な手縫いによるつづり縫いとする。

[ ５ ]
ウレタン樹脂塗り床は、塗り回数が増えると内部に気泡が生じやすくなるので、厚くしても一度に塗りあげる。

　　　正・誤　（　理　由　）
[ １ ]　　誤
針入度指数の数値が大きほど高温に対して軟化しにく。

[ ２ ]　　誤
JISによる水密性は等級が大きいほど性能が高い。

[ ３ ]　　正　　ー

[ ４ ]　　誤
ウィルトンカーペットのはぎ合せは、ヒートボンド工法により行う。

[ ５ ]　　誤
ウレタン樹脂塗り床は、数回に分けて塗る。

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由を簡潔に記述せよ。

[ １ ]
陶磁器質タイル張り工事において、改良積上げ張り工法によるタイルの張付けは、下塗りまで行った壁の下地モルタル面に、張付けモルタルをタイル裏面全面に平らに塗付けて張付けた後、木づちの類でたたき締めて張付ける。

[ ２ ]
壁のモルタル塗りにおいて、下塗り及びラスこすりは、2週間以上放置して、ひび割れなどを十分発生させてから次の塗付けにかかる。ただし、気象条件などにより、監理者の承認を受けて、放置期間を短縮できる。

[ ３ ]
アルミニウム製建具の取付けにおいて、雨掛り部分の周囲充填用モルタルは、防水剤又は凍結防止剤入りのモルタルとする。ただし、酸化物を主成分とする防水剤又は凍結防止剤を用いてはならない。

[ ４ ]
塗装工事において、塗膜の表面にしわができる原因は、①油性塗料を厚塗りした場合、②塗装後気温が急激に下がった場合、③下塗りの乾燥が不十分なまま上塗りした場合などがある。

[ ５ ]
ビニル床シート及びビニル床タイル張りの接着剤は、湯沸室、便所などの湿気の生じやすい床ではエポキシ樹脂系を、幅木、階段の蹴込みなどの垂直面では酢酸ビニル樹脂系溶剤系を用いる。

　　　正・誤　（　理　由　）
[ １ ]　　誤
モルタルは、下塗りにつづいて中塗りを行う。

[ ２ ]　　正

[ ３ ]　　誤
塩化物を主成分とする防水剤を用いてはならない。

[ ４ ]　　誤
②は塗装表面を急に乾燥させた場合である。

[ ５ ]　　正

下図は雨がかりとなる外壁の窓まわりの詳細図である。図において機能上適当でない事項を５つ列記せよ。
