074）浴室の防水と浴槽の防水

下階に室がある場合の浴室の床はアスファルト防水とする。浴室の下階に室がなくても隣室への湿気の防止を考えて、塗膜防水は施したい。

１．浴室の防水立上がりは200mm程度

アスファルト防水の立上りを1m以上高くする設計が見受けられるが、この場合経年によってアスファルト防水が剥がれ、壁仕上げの剥落につながる。アスファルト防水の立上りは浴室床面や浴室天端、洗面台などから200mm程度にし、タイル割の目地等と位置と合わせて決める。立って利用するシャワー部の壁はポリマーセメント系の塗膜防水をして、タイル等の仕上げ材を張る。浴槽は水が抜けないように、浴室防水とは別に塗膜防水をする。浴槽部の断熱材は浴室躯体で押さえる。

２．浴室出入口の防水納まり

浴室出入口部分は、くつずり下及び縦枠下部にステンレス(SUS）製の防水立上り受けプレートを設けて防水を納める。縦枠下部は浴室壁内防水立上り高さに合わせる。浴室内と段差を設けないときは排水溝を設ける。

３．浴室の結露処理

浴室の窓は結露する。結露水を外部へ排水すると外壁を汚すので、浴室ないに排水する。毎日長時間使用する浴室は特に注意を要する。

>（054）窓の結露した水の処理 参照

浴室天井はアルミや樹脂製の天井材で、断熱材を裏打ちした浴室用のものが一般的ではあるが、結露は必ずする。結露した水が天井から滴り落ちないように天井は勾配天井とし、水下側にSUS製結露受けの樋（樹脂製既製品もある）を設けて両サイド等、計画した場所に排水する。天井下地もSUS製にするなど防錆を考慮する。

４．その他浴室での留意点

①床材はJIS A1509-12による滑り抵抗値（C.S.R.B値）0.7以上とする。
②洗面台の奥行き寸法は水栓金具と洗面器の寸法を考慮する。
③浴槽の排水栓は洗い場から抜きやすい位置に設ける。
④洗い場の排水側溝は蓋をせずに清掃しやくする方が清潔である。

75）厨房の床をなぜ嵩上げするのか？

厨房は浴室と同様に水を使用する場所であるので、衛生上も毎日清掃し清潔にする必要がある。また、防水や仕上げなどに故障が発生すると、補修のために使用できなくなり、その影響は大きい。

１．運営が決まらなければ厨房設計はできない

厨房は、食堂の利用人員、回転数、料理メニュー、使用食器の数、料理の手順、サービス方法などにより広さや機器のサイズ、レイアウトが決定される。
すなわち、食堂の運営方法が決まらなければ厨房設計はできない。その厨房機器のレイアウトによって電気容量やその位置、給排水などの設備が決まり、排水溝やグリーストラップ（GS：油溜め）の位置も決まる。遅くとも躯体工事が決まるまでには決定すべきものである。

２．防水を確実に行う

厨房の床はアスファルト防水が望ましい。防水の立上り寸法はタイルの割付けや幅木高さに合わせて150～200mmあれば十分である。嵩上げコンクリートは、厨房内の床排水のための勾配を確保し、厨房機器の排水管を埋設し、排水溝を設けるために、通常の防水保護以上の厚さが必要である。

厨房の床

３．出入口には排水溝を設ける

出入口枠とくつずりの下に防水立上りを受けるステンレス（SUS）プレートを付け、それに防水を立ち上げて壁側の立上りと連続させる。隣室や廊下と同じレベルで出入口がある場合は清掃時の水が隣室に出ないように、厨房側に排水溝を設ける。グレーチングの目は水が走らないように横目にする。

４．排水溝とグリーストラップは毎日清掃する

排水溝は床の排水と厨房機器からの排水管からの水が流入する。排水溝は従来モルタルで仕上げていたが、SUSプレートを加工したもの（勾配付き、角アール付き）の方が衛生的で耐久性があり、SUS製のグレーチングや穴開きチェッカードプレートなどの滑りにくい蓋も含めて一体にする手法もある。排水溝の深さは、水上で排水管径 ＋ 溝枠 ＋ 20mm を確保し、1/100 ～ 1/200の勾配でグリーストラップ（GS）につなぐ。GSは床スラブを貫通し据えることになる。この場合、耐火仕様とし、防露も考慮する。排水溝とグリーストラップは毎日清掃が必要なので、使いやすさと耐久性が重要である。

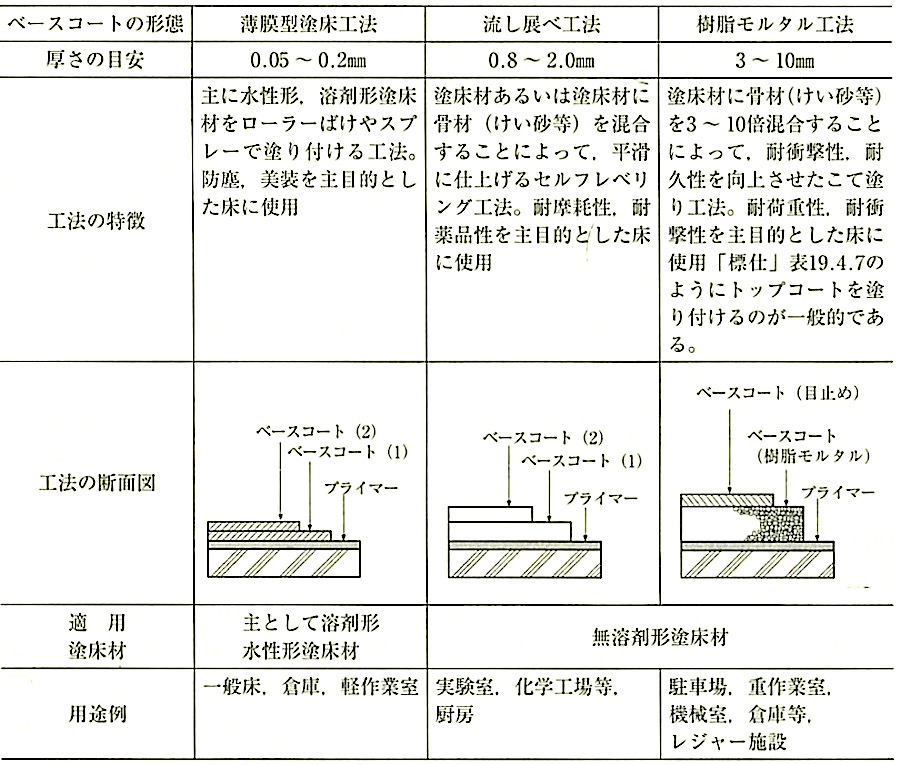

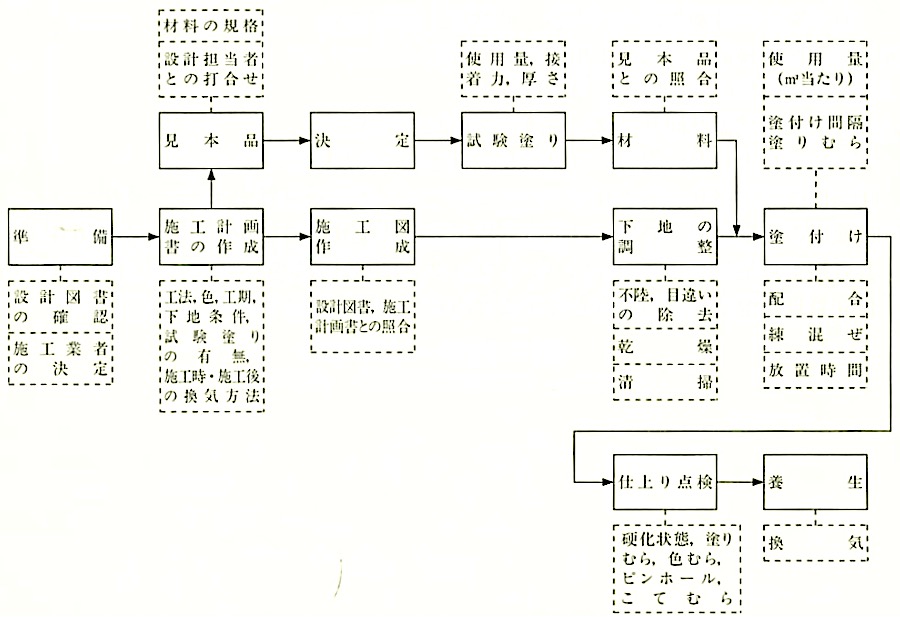

５．厨房の床仕上げ材は耐久性とメンテナンスが重要

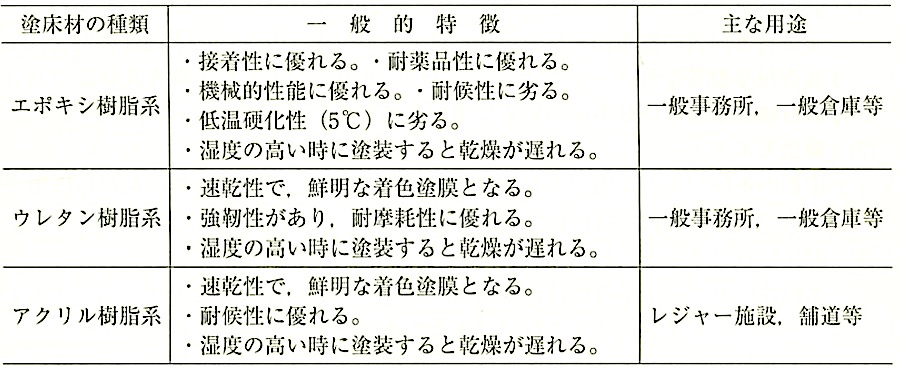

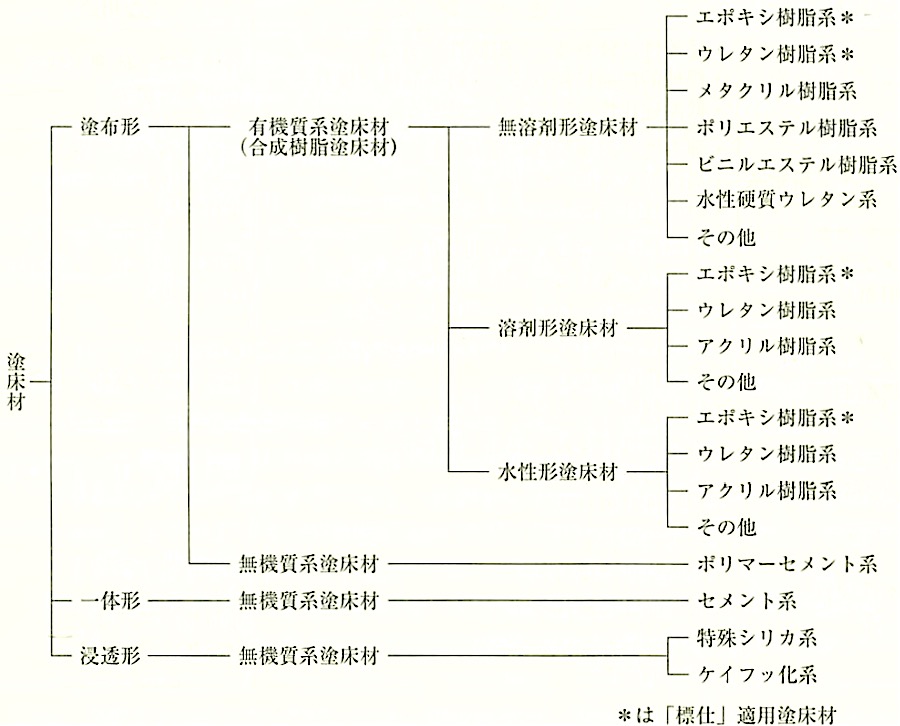

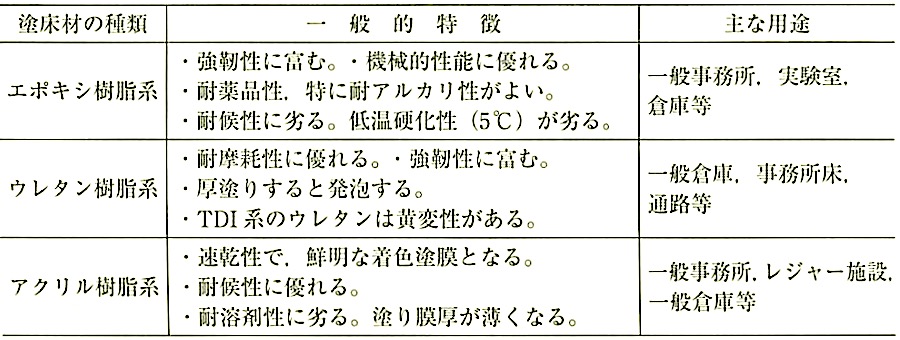

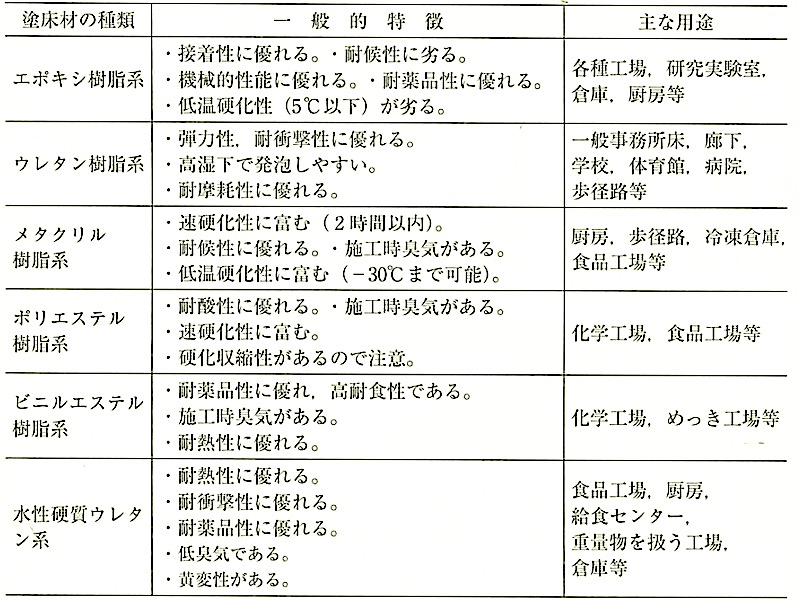

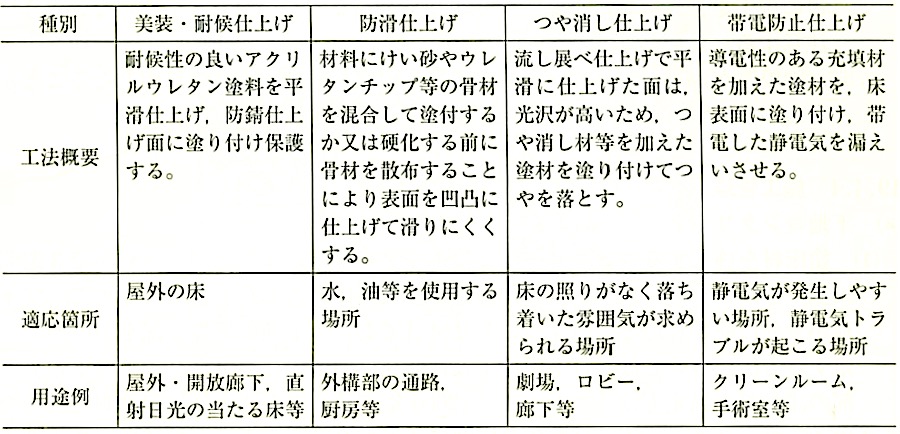

床仕上げ材は、磁器タイルや塗床になるが、耐水性、耐久性、防滑性及び耐熱性も必要である。釜の熱湯を大量に流す場合は、その部分はSUS製チェッカープレートも検討したい。清掃のしやすさ、補修のしやすさを考慮して決定する。

76）モルタルが付着する防水がある

部屋の外壁際の床ビニルシートが湿気で剥がれる。
厨房の隣室の床と壁に染みができる。
これらは外部や隣室の水がコンクリート躯体に浸み込んで発生する。ひどいケースではコンクリート壁の足元から水が浸み出すケースもある。水がある側を防水しておく必要があるが、実際には下階に部屋がないため防水しないケースが多い。こういったケースでは、ポリマーセメント系の塗膜防水が有効である。ポリマーセメント系塗膜防水の特徴は、コンクリートに直接塗ることができ、モルタルが付着することである。また、微小クラックであれば追従するという利点もある。

１．コンクリート水槽の防水

防水の保護の必要がなく、水槽の壁が高くても施工できる。ポリマーセメント系塗膜防水は水槽の水質にほとんど影響がなく、クラックが発生して防水が切れても自閉する作用がある。

但し、雑排水槽の場合は、雨水や中水のみとし、その他の排水の場合は、流入水質を確認し、耐有機酸エポキシ樹脂系(D種)又はビニルエステル樹脂系(D種)のライニング工法とする。
雨水貯留槽の場合、ひび割れ追従性を重視しないのであれば、防水は不要である。
ビニルエステル樹脂系ライニング(D種)は厨房排水等、厳しい条件下の水槽に施すものである。

汚水槽は、エポキシ樹脂系ライニング工法(C種)とする。

２．地中の打継ぎ部

地中の打継ぎ部は目地を設けてシールする必要はない。シールしてもシールを打ち替えすることは不可能である。ポリマーセメント系塗膜防水で十分である。

但し、地下外壁（内部側）に施す塗膜防水はケイ酸質系を推奨する
（EVピットなど）

３．めったに雨がかからない半外部の廊下の防水

通常、防水の上に磁器質タイルを張る場合、アスファルト防水の上に保護コンクリートを打設してタイルを張ることになる。ほとんど雨がかからないようなところはアスファルト防水までの必要はない。こういうケースではポリマーセメント系塗膜防水を施した上にモルタルでタイルを張ることができる。

４．最下階の水洗いする床（厨房や浴室など）

最下階の場合、万一漏水したとしてもそれほど不都合が生じることはないが、躯体保護と隣室の防湿のためには防水しておく方が望ましい。

５．水拭きする便所等

水拭きであるので防水の必要はないが、万が一水が漏っては困るケースの防水等に適用できる。

６．水気のある部分と取合う切付け部

外部土間と外壁、外部スクリーン足元と内部、外部RC階段と外壁、水洗いする部屋と隣室RC壁などの取り合う切り付け部。

78）仕上げのひび割れの原因

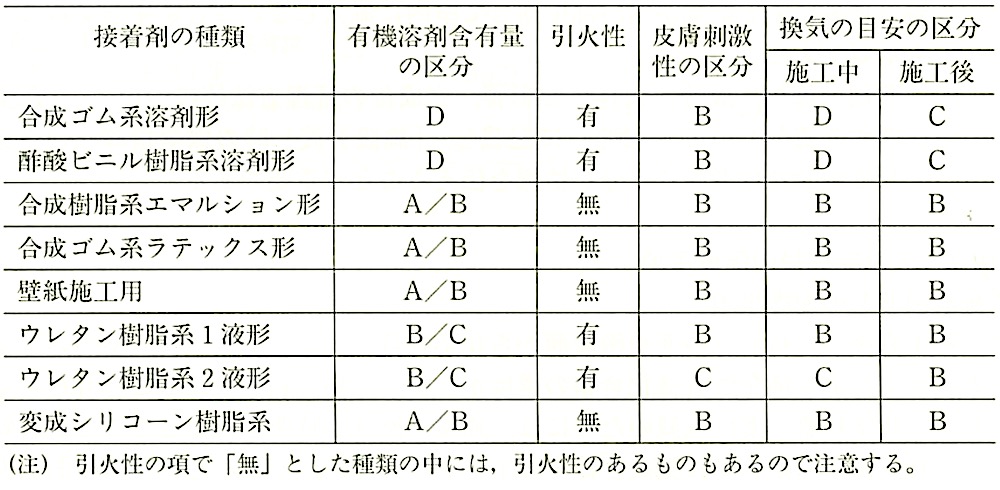

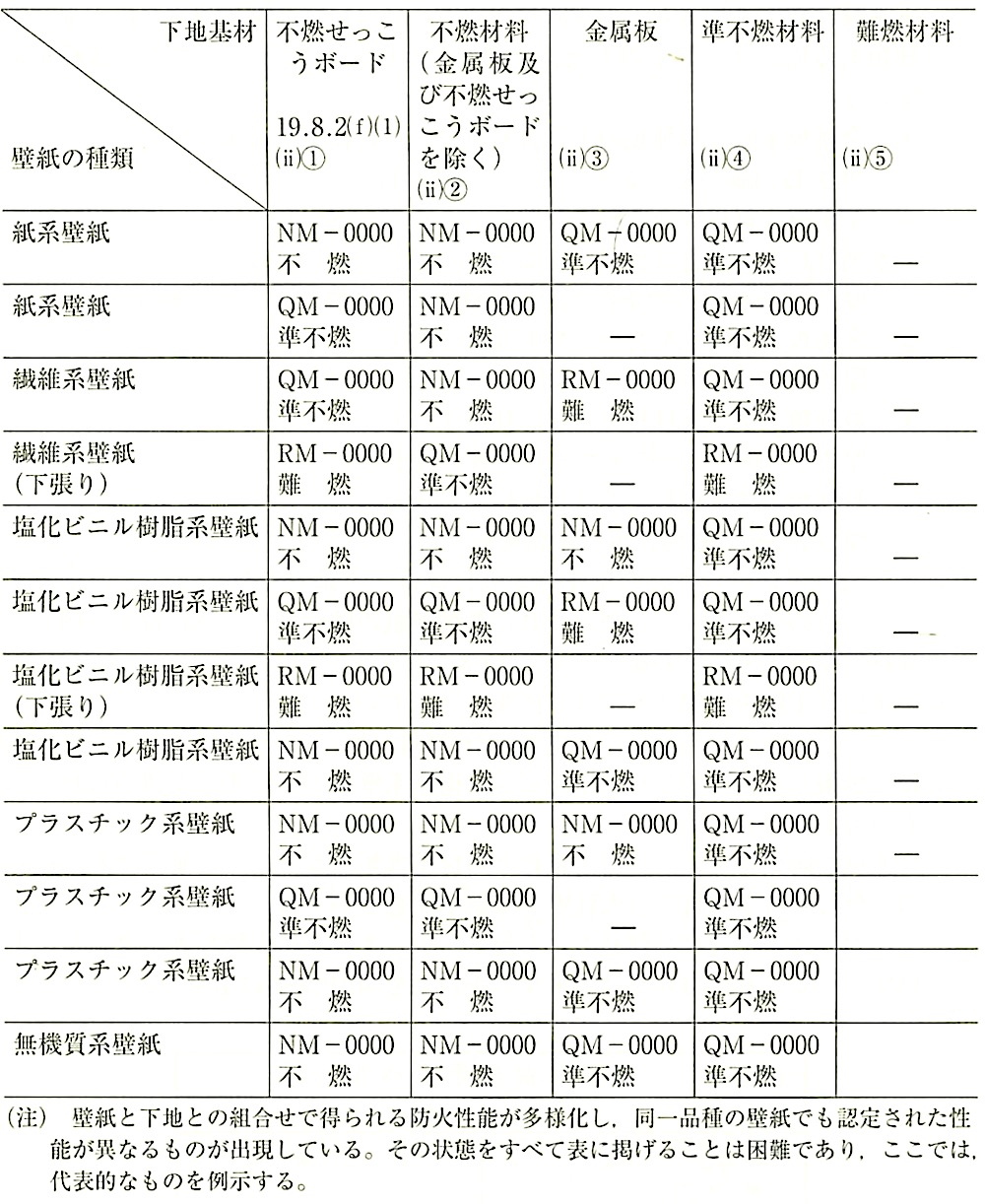

内装は仕上げも下地も重要である。ボードのひび割れ、タイルの剥落や塗装の剥離など仕上げの不具合の多くは下地に原因がある。仕上げの品質は下地によって決まる。

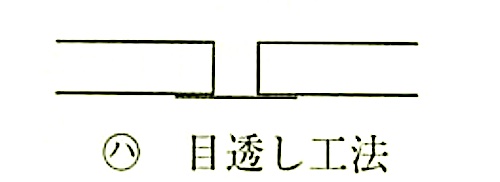

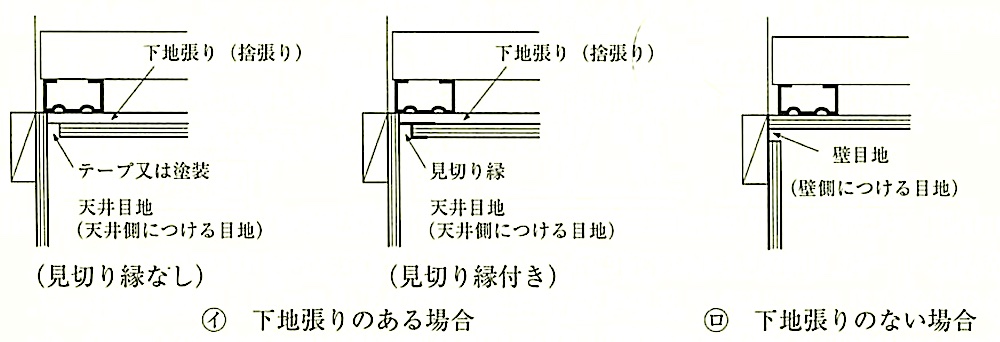

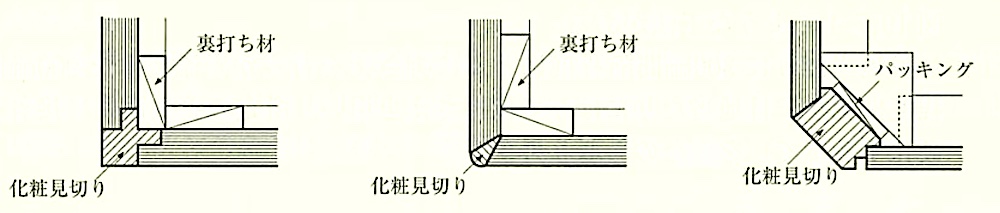

１．下地が変わる部分には化粧目地を設ける

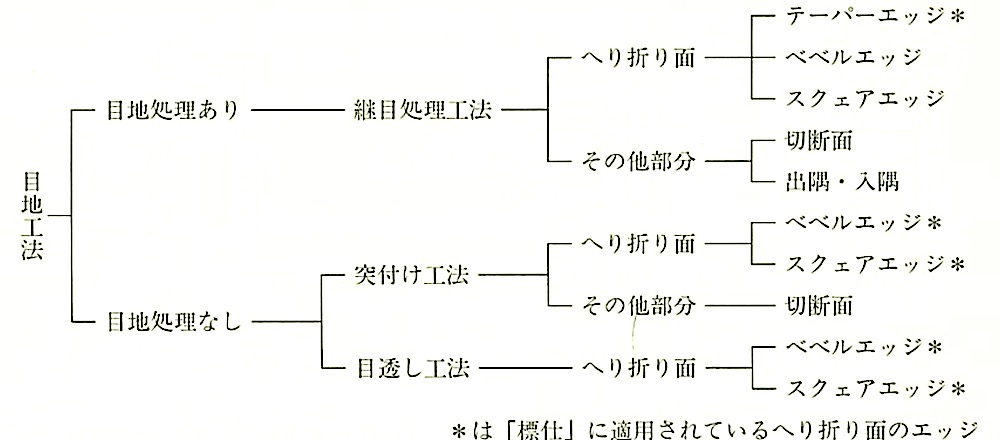

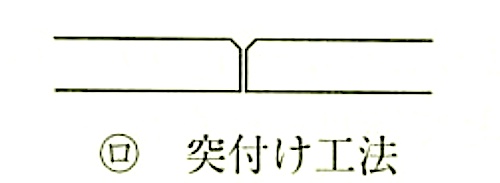

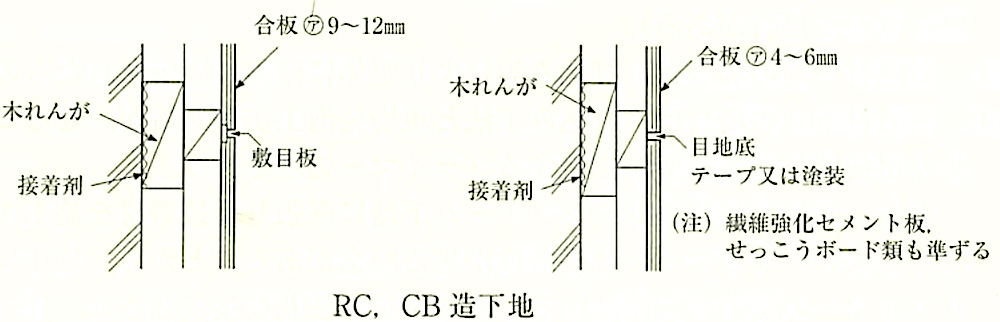

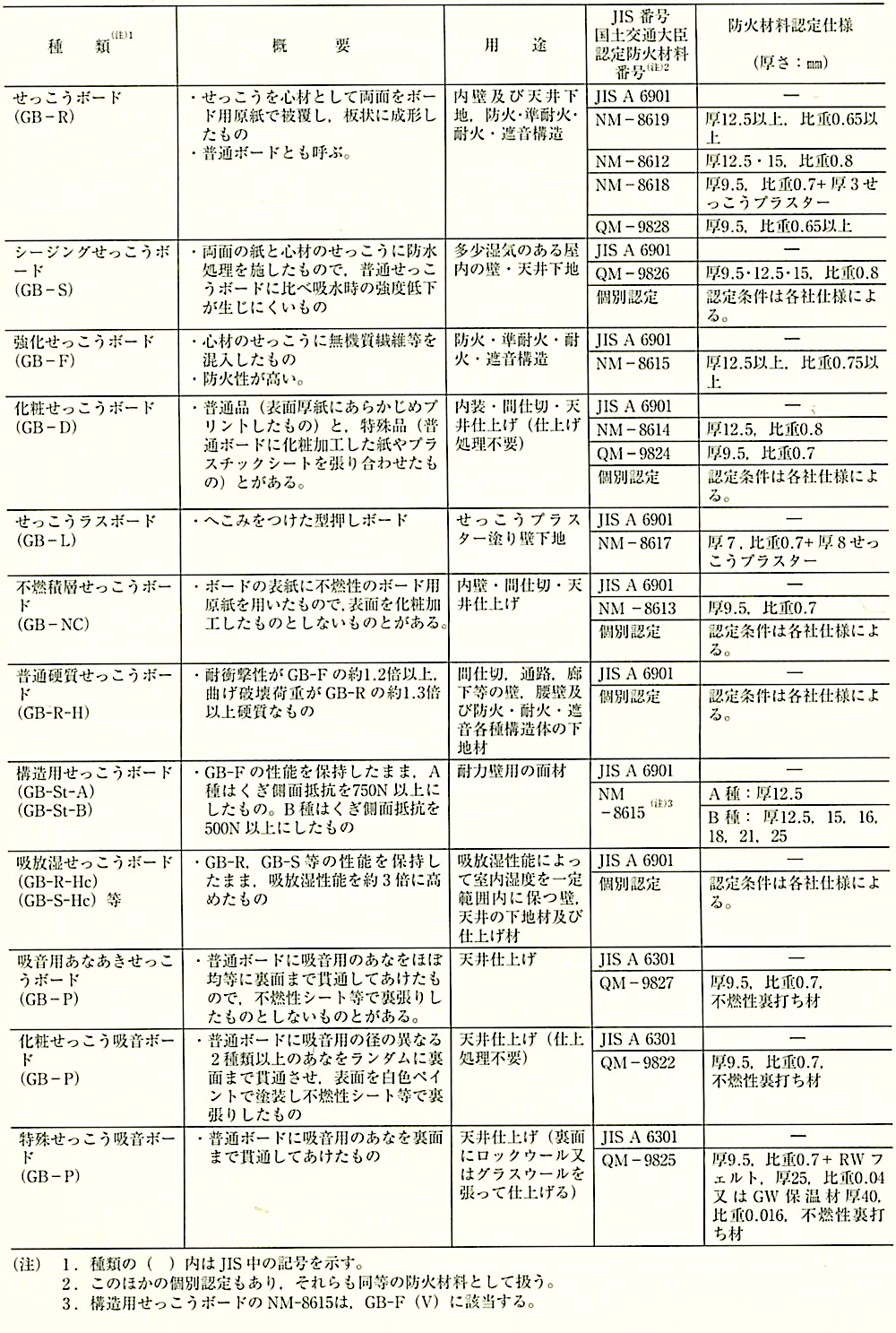

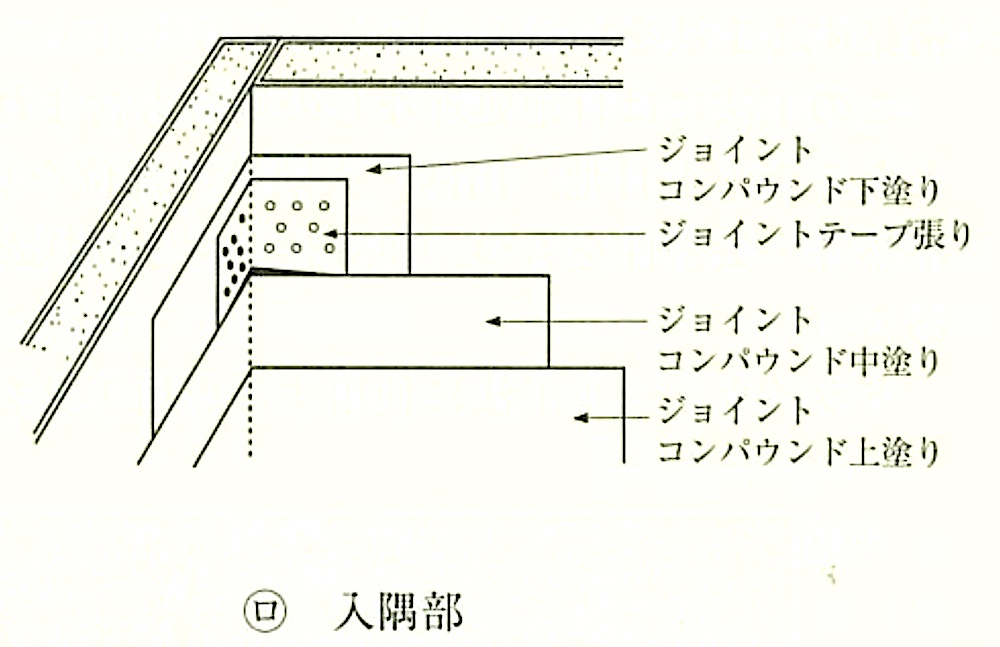

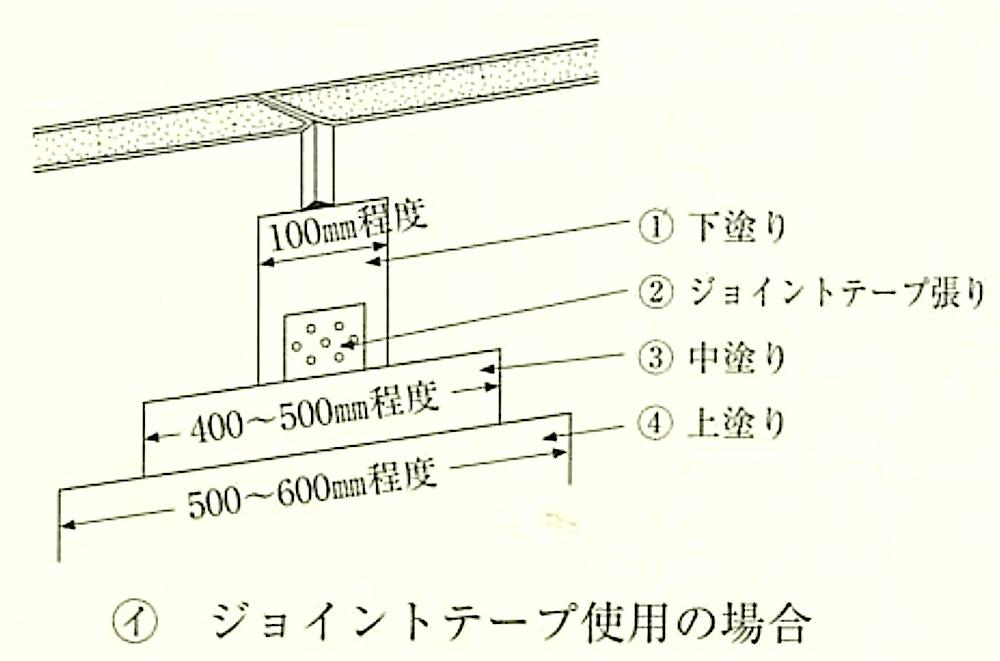

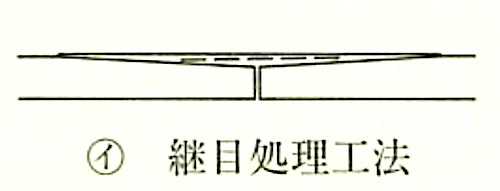

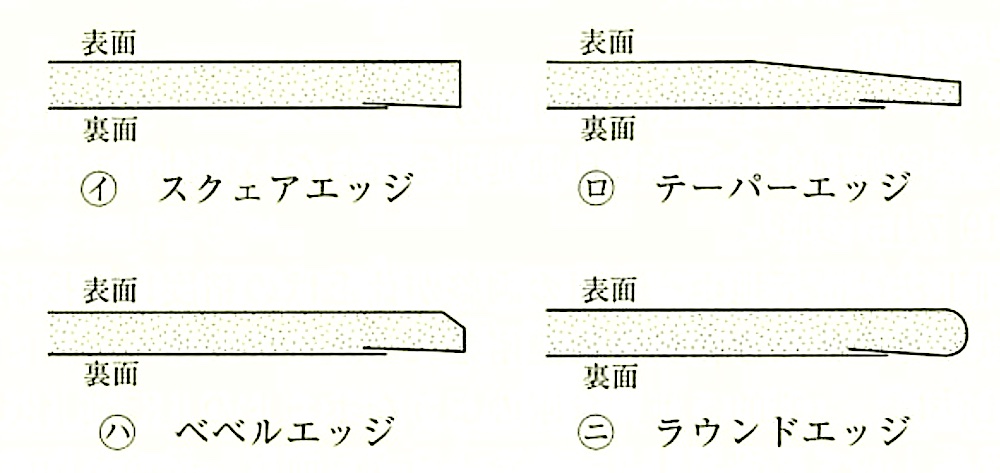

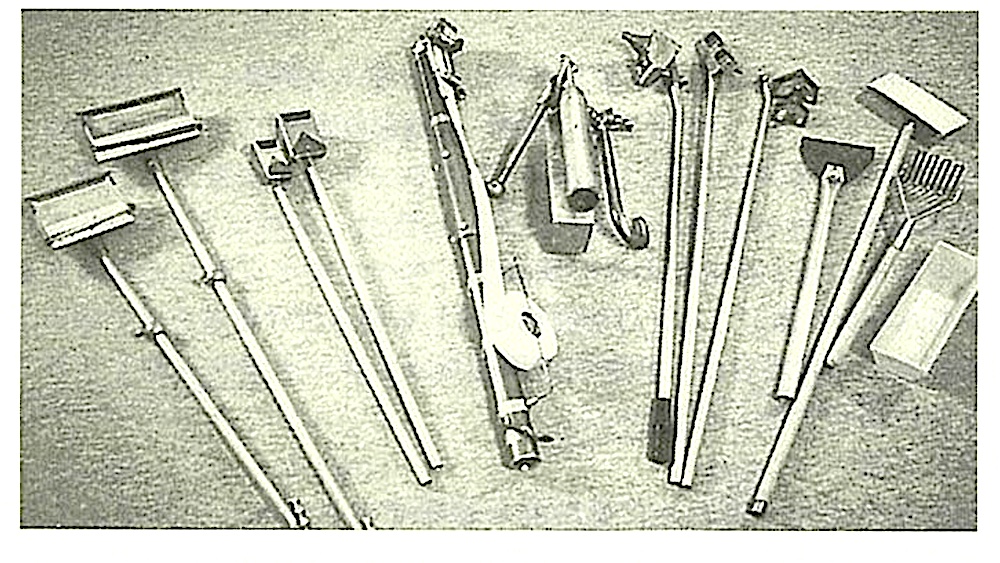

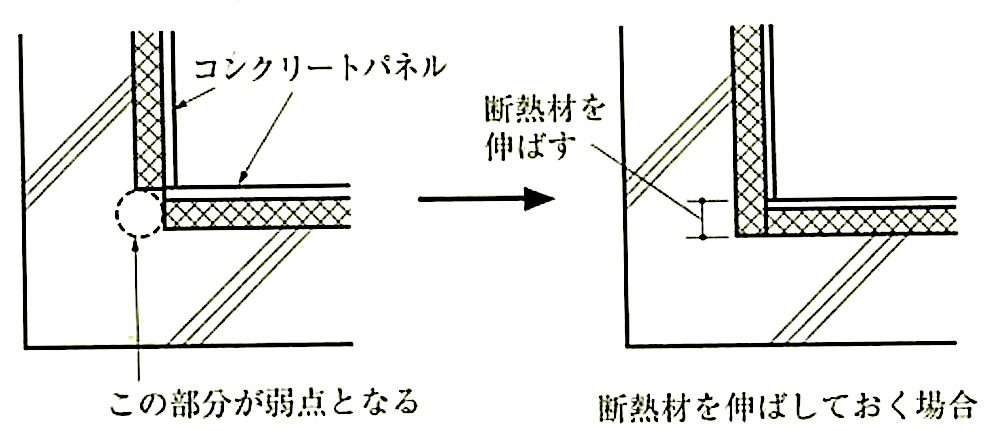

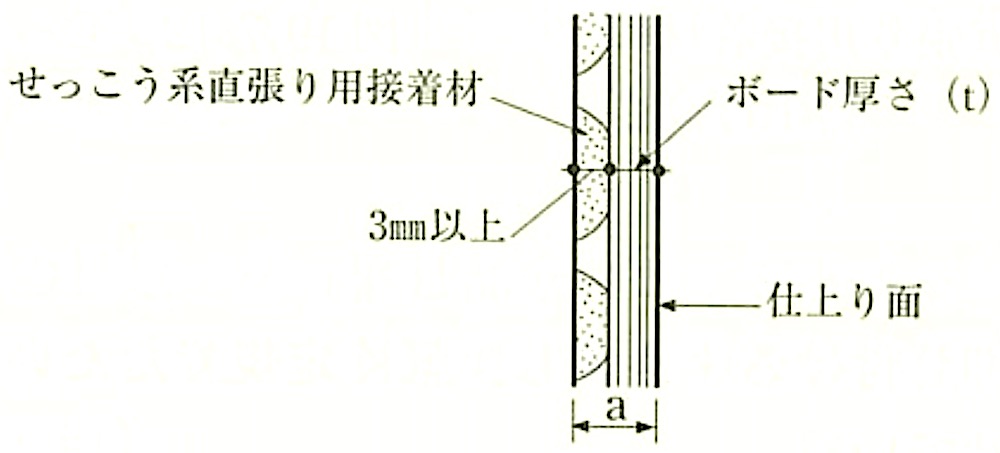

壁ボード張りがコンクリート下地と軽鉄下地にまたがると、コンクリート下地と軽鉄下地の境でボードにひび割れが入る。コンクリート下地と軽鉄下地の動きが違うためで、ボードのひび割れは下地の違いを正直に表す。したがって、異種下地の境界には伸縮目地を設ける。目地を設けたくない場合は、コンクリート面にも軽鉄下地を通してボードで仕上げる。

異種下地の壁ボードのひび割れ

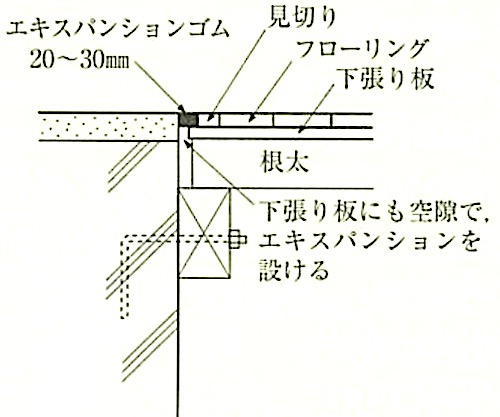

２．床の異種下地の境界には床見切り（目地棒）を設ける

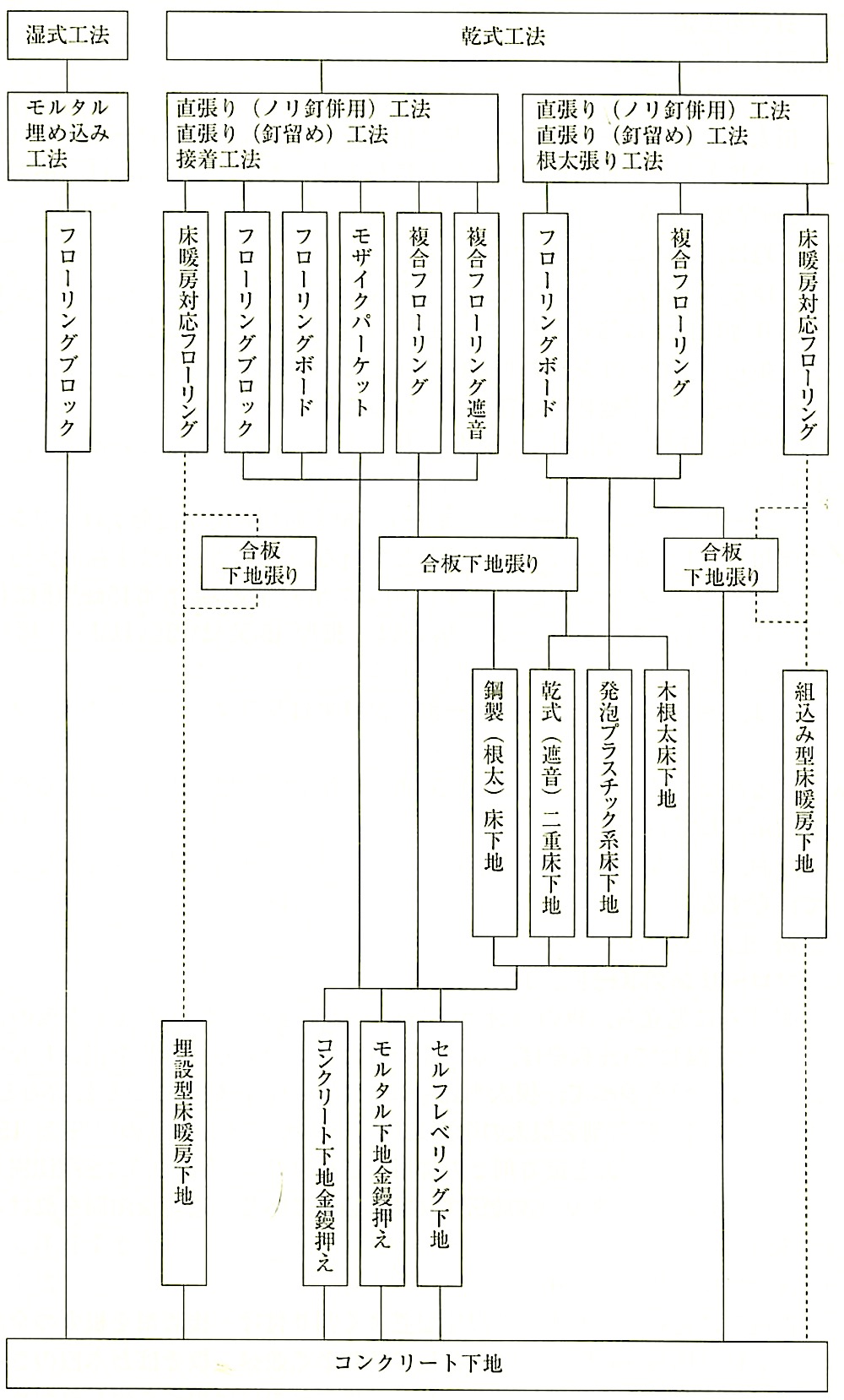

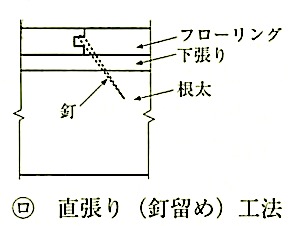

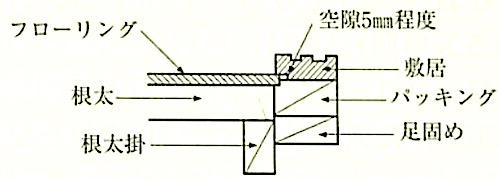

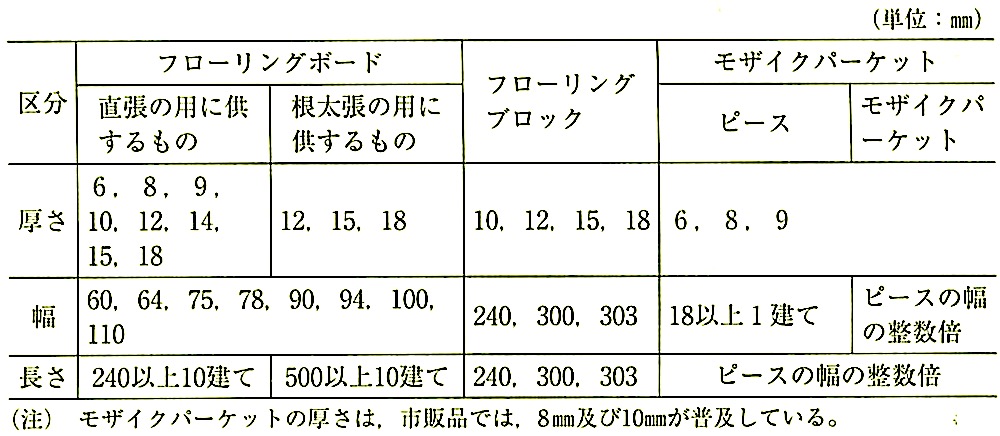

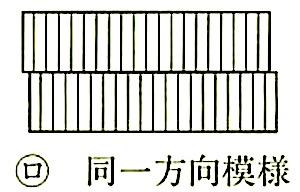

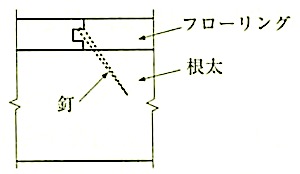

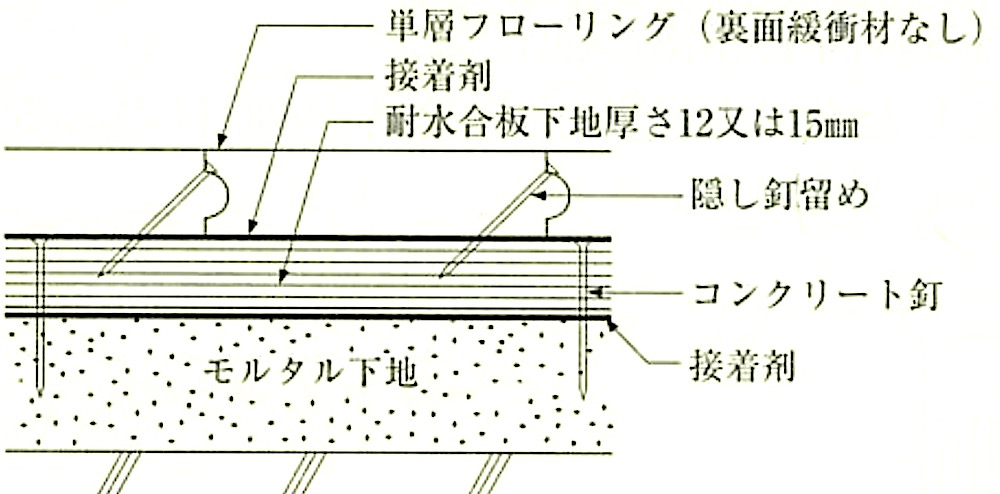

床の場合も同様で、床暖房をする部分をしない部分、防水をする部分としない部分、木下地とコンクリート下地など下地の違いを無視して、タイルや石で仕上げると、必ず異種下地取合い部でひびわれが入る。したがって、その取合い部分はあらかじめ伸縮調整目地または見切りを設けなければならない。その目地位置は躯体施工前に、タイルや石の割付け寸法に合わせて決めることが重要である。

異種下地の床のひび割れ

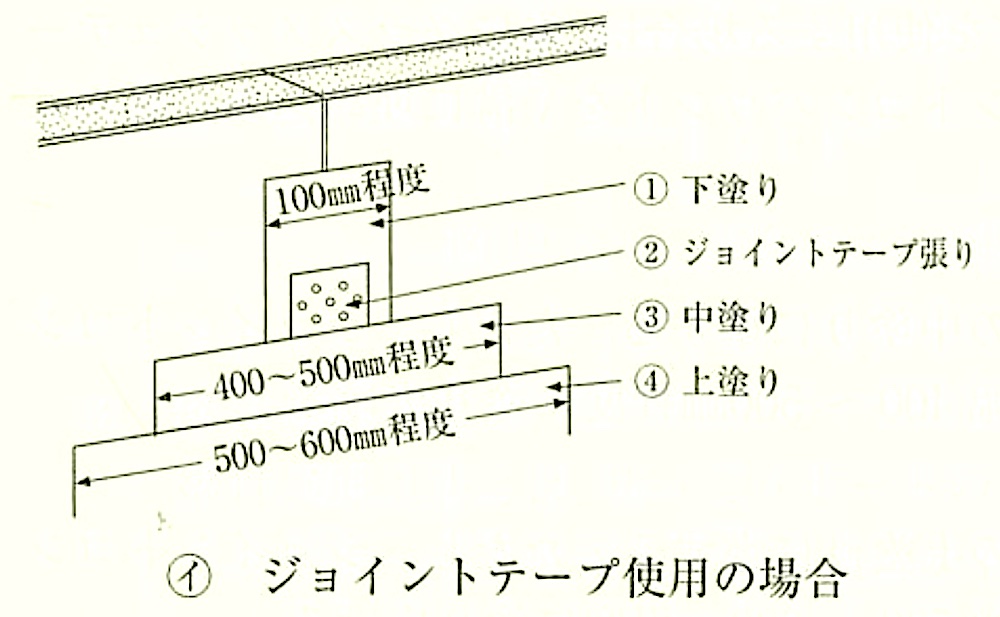

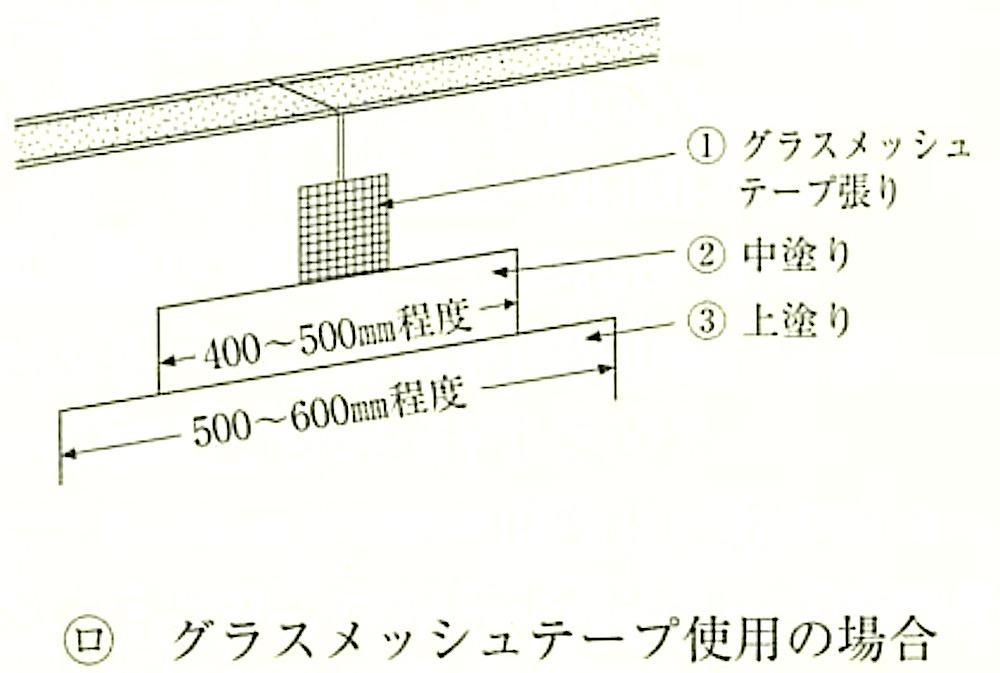

３．軽鉄間仕切り壁のひび割れを少なくする

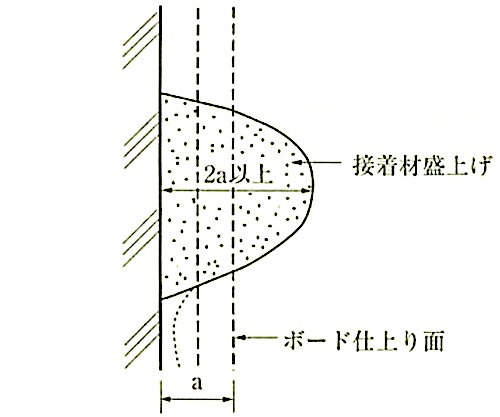

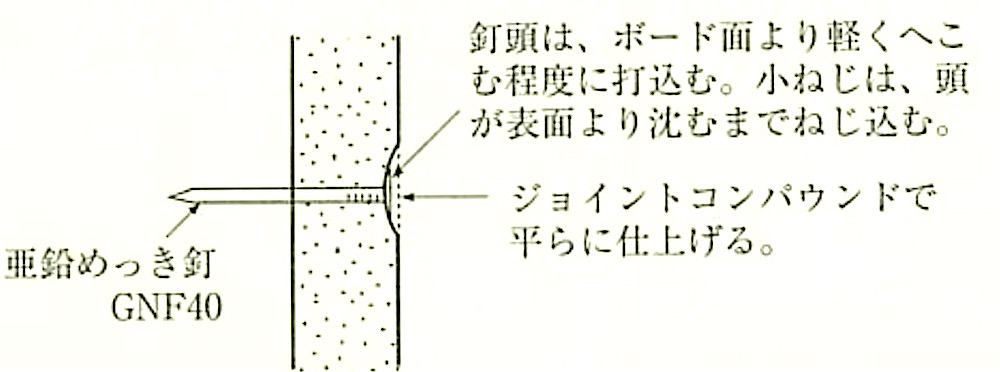

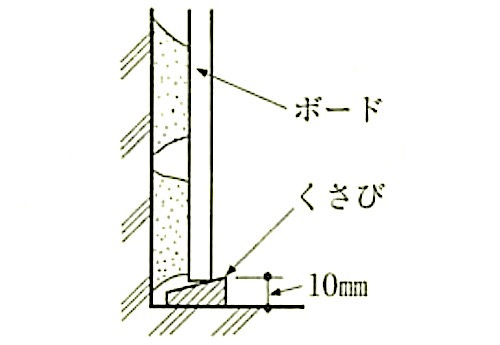

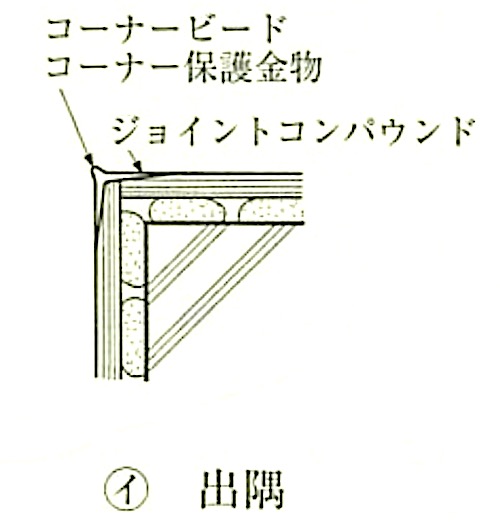

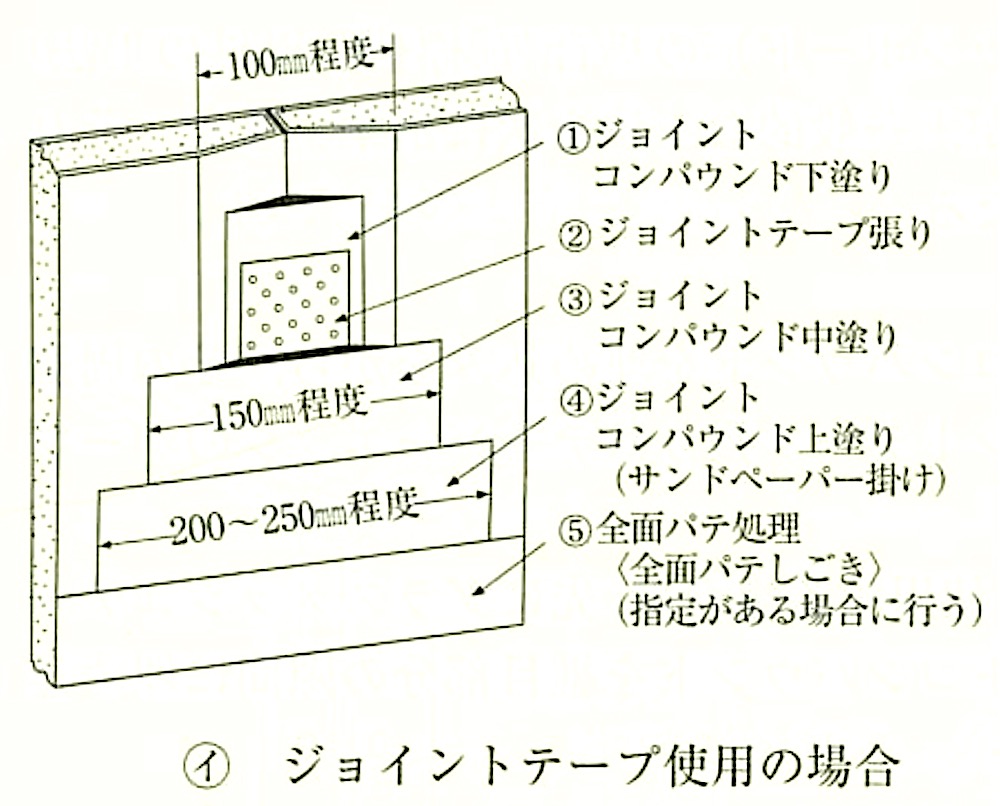

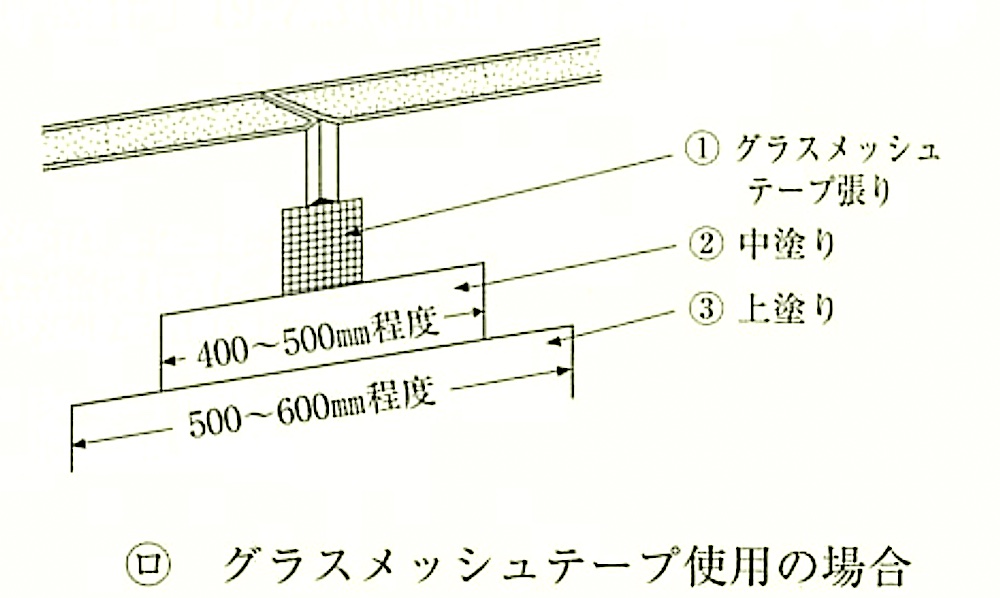

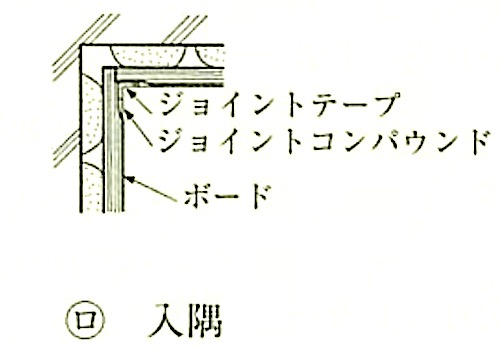

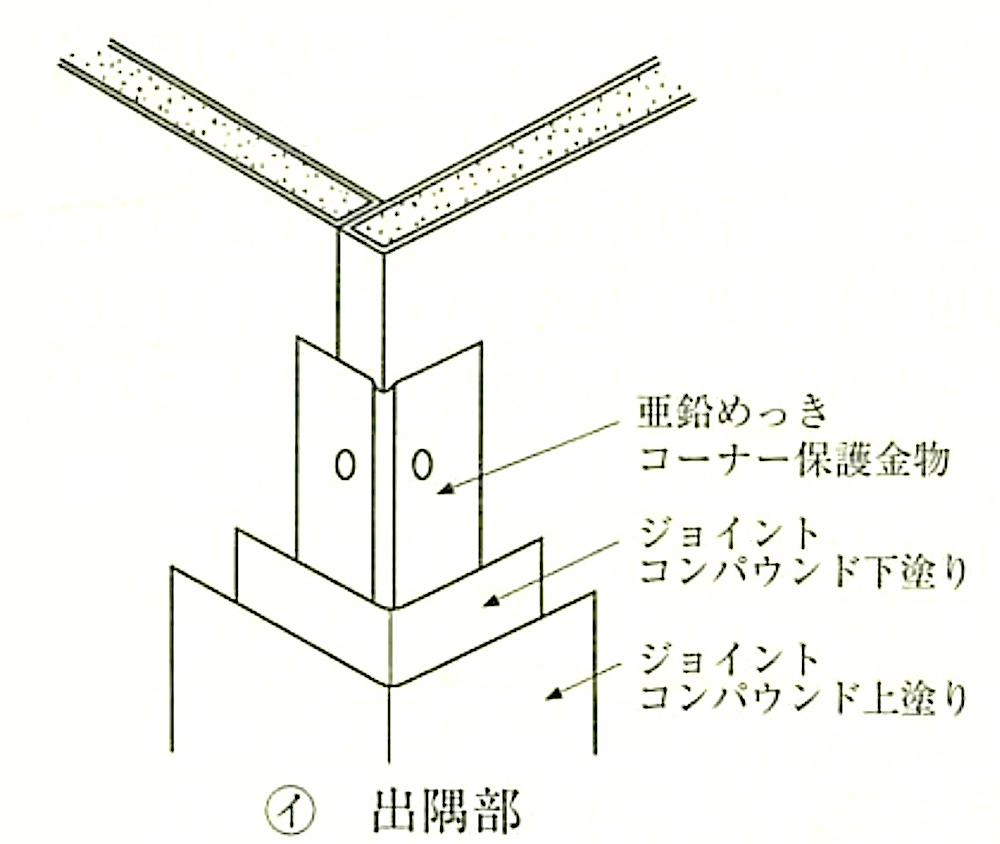

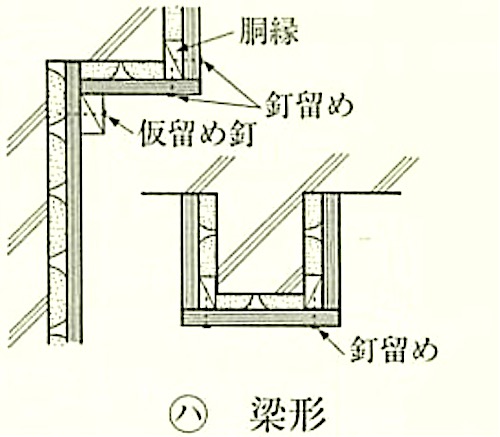

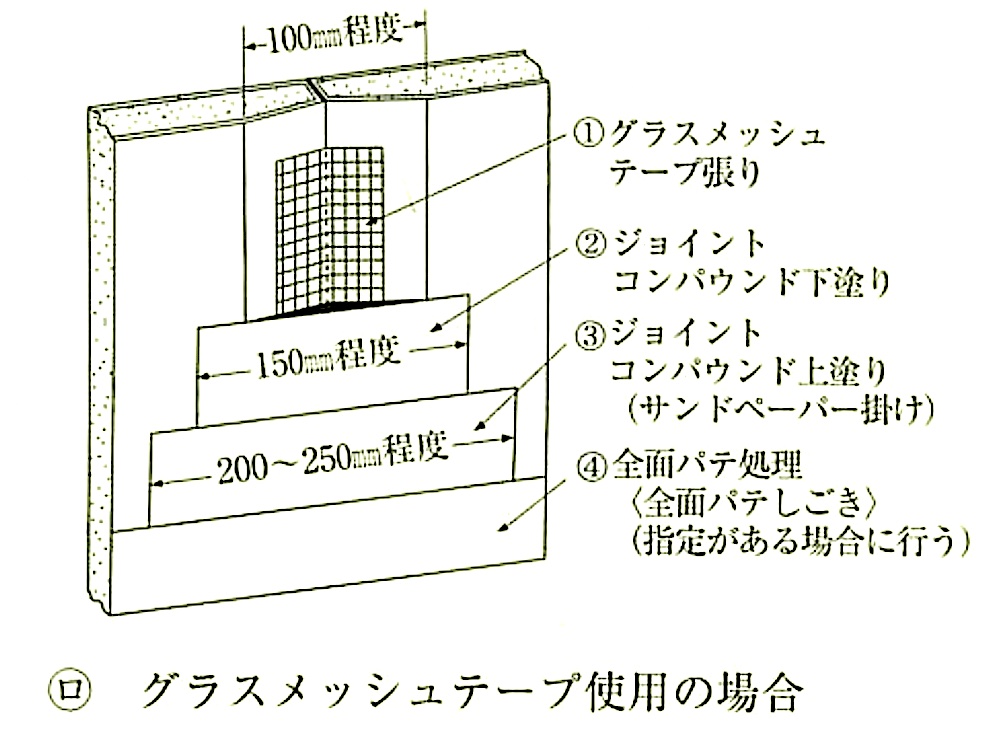

ボード壁のドア枠上部にひび割れが入るケースがある。軽鉄下地のボード壁はボードで軽鉄下地が固められていると言ってよい。開口部まわりは、下地補強をして、ボードをL形にカットして張るか、あらかじめ化粧目地を設ける。ひび割れさせたくなければ、まず二重張することが基本となる。

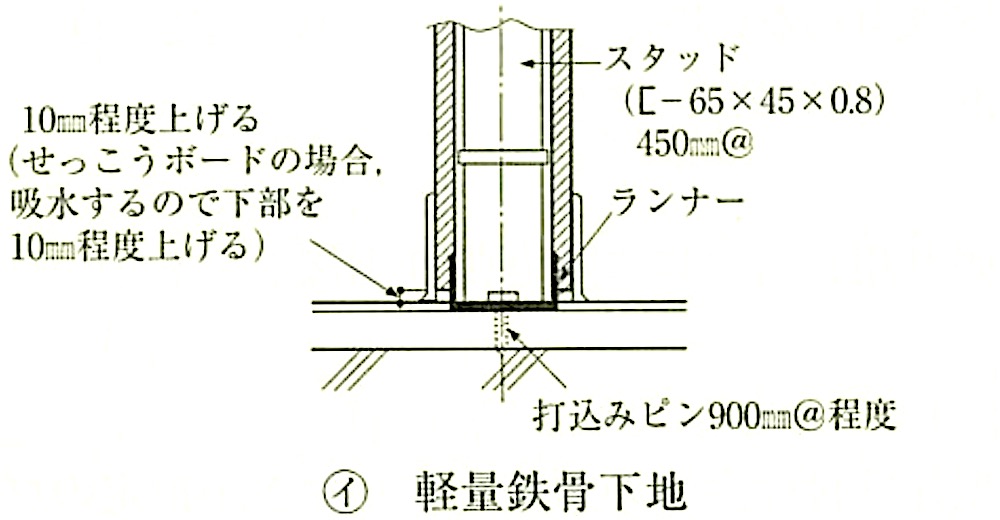

軽鉄下地材はJIS規格品とする。50型の時、
・スタッド(縦骨)50 × 45 ×0.8mm
・ランナー（上下の支持材）52 × 40 × 0.8mm
・振れ止め（スタッド繋ぎのC型材）19 × 10 × 2.3mm
・開口補強材、スタッドと同じ幅 50 × 30 × 10 × 2.3mm
とする。

ボード壁のひび割れ

79）システム天井の落下防止策

事務所ビルなどに採用される岩綿吸音板のシステム天井は、設備も含めてすっきりと納まる。点検口も天井パネルと同じで目立たないものが多い。しかし、そのバネルが地震時の落下するケースがある。特に壁際のパネルや防火シャッター取合い部などのパネルに落下するケースが見られる。

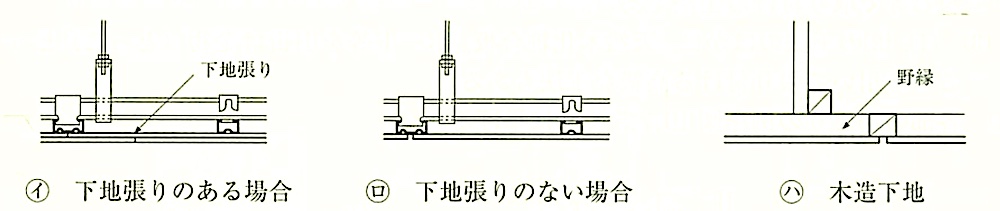

１．システム天井の基本

システム天井は次の事項を守れば標準部分の落下はおおよそふせぐことができる。

①天井が地震時に大きくゆれないようにブレースを適正に配置する
②天井ボードが偏っても、掛り寸法に5mm以上の余裕を持たせる
③野縁受けと壁との隙間が天井ふところ高さの1/100 × 2以上あること
④ボードどおしのジョイントのHバーはHバー受けに2ヶ所以上固定すること
⑤Tバーに載せ掛ける設備機器は落下防止のワイヤーを掛ける

システム天井

２．システム天井は壁際の天井パネルが落下しやすい

壁際の天井パネルは壁に固定された廻縁に載っている。システム天井の標準では廻縁と天井パネル、廻縁とTバーの掛かりやクリアランスが少なく、地震時に天井が動くと壁に当たったり、外れたり、必ずどこかが破損し落下することもある。同様のことは、窓際のブライドボックス、防火シャッターや防煙垂れ壁などの取合い部でも生じる。したがって、地震時の天井の動きに十分対応できる廻縁を設けたり、落下防止のワイヤーを取り付けたりすることが必要である。

壁際の納まり

３．壁際ルーバー天井、天井吊りの機器は落下防止策を施す

一般の天井でも、天井が動いて壁際のルーバーが落下することがある。ルーバーの枠が壁側と天井側で別々になっているのが原因である。

壁際のルーバー

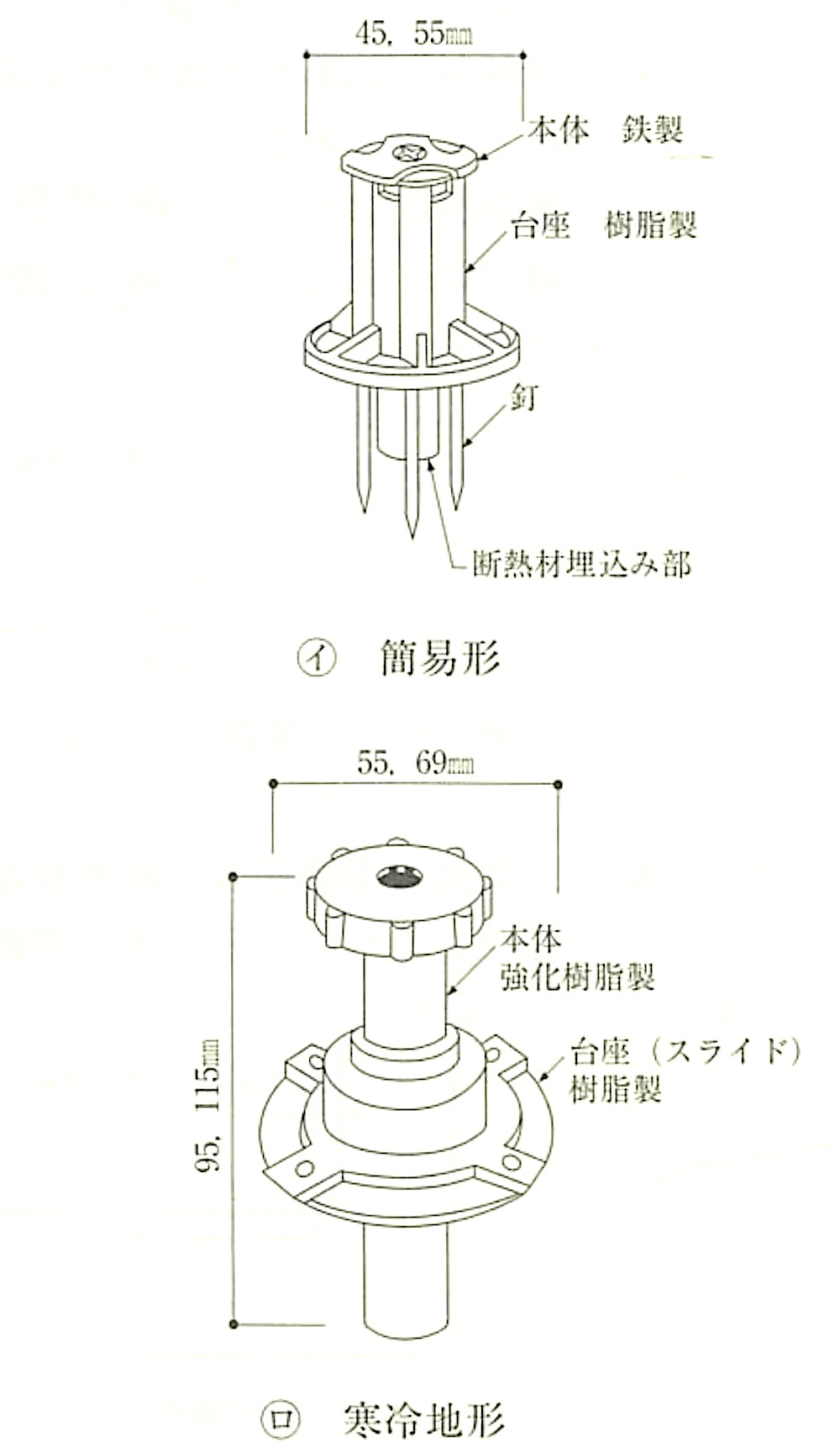

また、天井に吊る機器は必ず2ヶ所以上の吊りボルトで固定し、2方向のブレースを設けて地震時に振れないようにすることが重要である。

天井吊りの機器
