令和5年1級建築施工管理技士　二次検定　問題3　解答解説

令和５年１級建築施工管理技士二次解答解説問題３

問題３
市街地での事務所ビル新築工事について、右の基準階の躯体工事工程表及び作業内容表を読み解き、次の 1．から 4．の問いに答えなさい。

工程表は工事着手時のもので、各工種の作業内容は作業内容表のとおりであり、型枠工事の作業④と、鉄筋工事の作業⑦については作業内容を記載していない。
基準階の施工は型枠工 10 人、鉄筋工6人のそれぞれ1班で施工し、③ 柱型枠、壁型枠返しは、⑧壁配筋が完了してから開始するものとし、⑨梁配筋（圧接共）は、⑤床型枠組立て（階段を含む）が完了してから開始するものとする。

なお、仮設工事、設備工事及び検査は、墨出し、型枠工事、鉄筋工事、コンクリート工事の進捗に合わせ行われることとし、作業手順、作業日数の検討事項には含めないものとする。

[ 工事概要 ]
用　途：事務所
構造,規模：鉄筋コンクリート造、地上 6階、延べ面積 3,000 m²、
基準階面積 480m²
基準階の躯体工事工程表（当該階の柱及び壁、上階の床及び梁）

作業内容表（所要日数には仮設、運搬を含む）

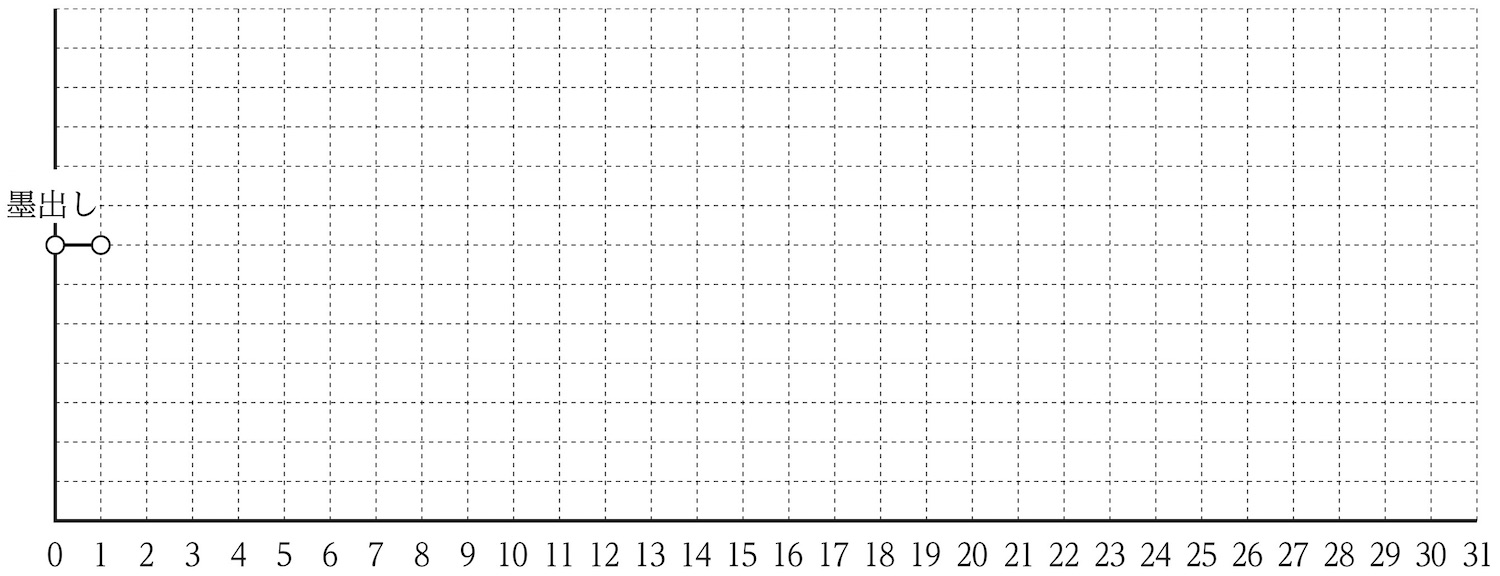

ネットワーク工程表検討用

1．型枠工事の作業 ④及び鉄筋工事の作業 ⑦の作業内容を記述しなさい。

解答

　④ 梁型枠組立て

　⑦ 柱配筋

[ 解説 ]

一般的な型枠組立順序及配筋の順序は、

（型枠）

墨出 → 柱 → 内壁 → 大梁 → 小梁 → 外壁 → 床版

　　　↑　　　　　　　　　　　　↑

　　柱配筋　　　　　　　　　　壁配筋

※覚え方　「鼻の大小が相当愉快」

「一級建築士スーパー記憶術原口秀明氏より」

（配筋）

柱 → 壁 → 梁 → 床

（垂直のもの）→（水平のもの）

である。

問題文に記載のない作業は、梁型枠組立て及柱配筋である。

2．型枠工事の ③柱型枠、壁型枠返しの最早開始時期（EST）を記入しなさい。

解答

　柱型枠、壁型枠返しの最早開始時期（EST）：5日

[ 解説 ]

題意より、ダミーアローを記載すると下記のようになる。

よって、柱型枠、壁型枠返しの最早開始時期（EST）は、5日となる。

3．型枠工事の ⑥型枠締固め及び鉄筋工事の ⑦床配筋のフリーフロートを記入しなさい。

解答

⑥型枠締固めのフリーフロート 5日

⑩床配筋のフリーフロート 0日

[ 解説 ]

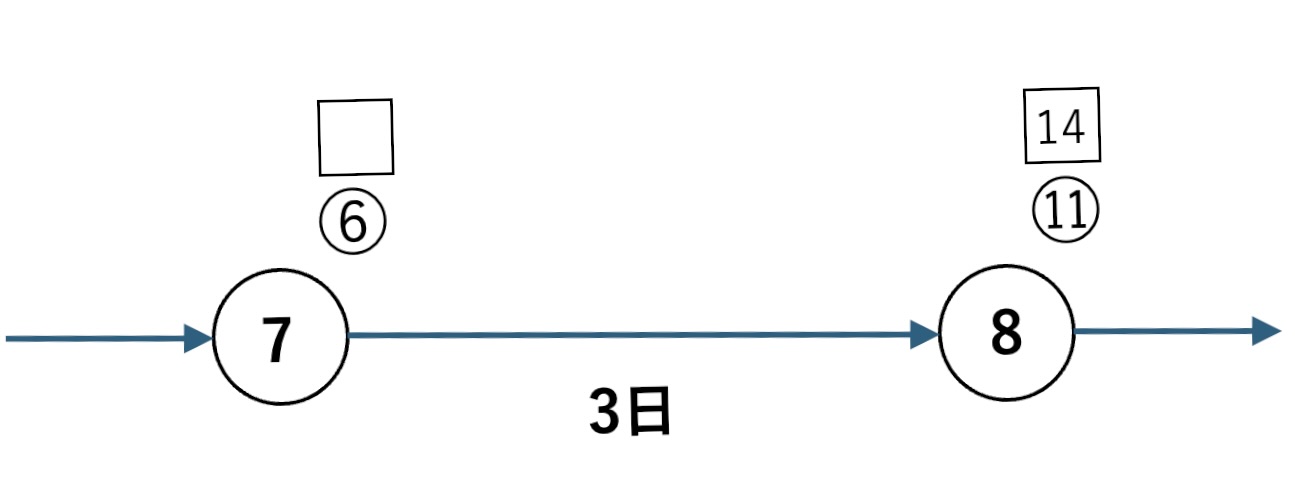

型枠締固めの最早終了時期は14日+ 3日=17日

コンクリート打設の最早開始時期は 22日なので、

22日－ 17日 = 5日

よって、⑥型枠締固めのフリーフロートは 5日となる。

⑩床配筋はクリティカルパス上にあるので、フリーフロートは 0日

4．次の記述の [　　] に当てはまる数値を記入しなさい。
ある基準階において、②片壁型枠建込み及び ③柱型枠、壁型枠返しについて、当初計画した型枠工の人数が確保できず、②片壁型枠建込みでは2日、③柱型枠、壁型枠返しでは1日、作業日数が増加することとなった。
このとき、墨出しからコンクリート打込み完了までの総所要日数は[　　]日となる。

解答

[ 解説 ]

②片壁型枠建込みはクリティカルパス上にはなく

2日 → 3日

となっても、クリティカルになくことなく

総所要日数に影響はない。

③柱型枠、壁型枠返しはクリティカルパス上にあり、

3日 → 4日

と作業日数が1日増えると、総所要日数も1日増え、

23日 → 24日

となる。

20/10/0125/08/25

平成24年1級建築施工管理技士　実地検定　問題5　解答解説

平成24年度 1級建築施工管理技術検定実地問題５

問題５
市街地での事務所ビルの建設工事における右に示す工程表に関し、次の問いに答えなさい。なお、解答の旬日は、上旬、中旬、下旬で記述しなさい。

[ 工事概要 ]
構造・規模：鉄骨造５階建、
地下鉄筋コンクリート造１階、
延べ面積 3,000 m² とし、
地業は、アースドリル杭とする。

山留め：山留め壁は、
親杭横矢板工法で外部型枠兼用とし、
親杭は引き抜かないものとする。

支保工は、水平切梁工法とする。
乗入構台：解体は、建逃げ方式（屏風建て）による
鉄骨建方と平行して行うものとする。

外壁仕上げ：金属パネル張りとし、
アルミニウム製横連窓建具とする。
屋上防水：アスファルト防水の上、
保護コンクリート仕上げとする。

1．表中のA及びBに該当する作業名をあげなさい。

解答例

A及びBに該当する作業名

　A：２次根切り・床付け

　B：本締め

（解説）

Aについて（土工事）

Aは切梁架け終了後の土工事で、２次根切り・床付けである。その終了時に杭頭処理をしてから捨コンクリート、基礎耐圧盤と工事を進める。

Bについて（鉄骨工事）

Bは鉄骨建方を追いかけて進める鉄骨工事であり、本締めである。その後、デッキプレートを敷き、スラブコンクリートを打設していく。

2．作業の終了日が工程上最も不適当な作業名を表の中より選び、適当な工程となるように、その終了日を月次と旬日で定めなさい。

解答例

最も不適当な作業名及び終了日

　作業名：外壁下地鉄骨組み

　終了日：7月下旬

（解説）

エレベーターの仮設使用が、各種完了検査中まで続き、各種完了検査が終了する11月下旬に終了していることも不適当であるが、最も不適当なのは「外壁下地鉄骨組み」が終了しないうちに、「外部建具・ガラス取付け」「外壁金属パネル取付け」が終了していることである。外壁シーリング、内装工事のボード張りとの関連においても、「外壁建具・ガラス取付け」終了日の８月中旬、「外壁金属パネル取付け」終了日の８月上旬は適当である。したがって、「外壁下地鉄骨組み」は７月中旬までに終了していなければならない。

3．内装工事の床仕上げ張り（主にビニル床シート張り）作業の工程は未記入となっている。適当な工程となるように、床仕上げ張り作業の開始日及び終了日の期日を月次と旬日で定めなさい。

解答例

開始日及び終了日

　開始日：９月下旬

　終了日：11月上旬

（解説）

床の仕上げ張り作業は、仕上げ工事の中でも一番最後に終了するのが、汚損防止、養生の削減の点から望ましい。内装と総仕上げを追いかけて進めていき、終了日としては完了検査前の「11月上旬」が望ましい。床の仕上げ張り作業は1ヶ月から1.5ヶ月あれば十分である。開始日は10月上旬であれば施工はできる。また、9月上旬開始では内部塗装が進んでいない。9月中旬以降の開始であれば、内部塗装仕上げを追いかけて作業することは可能であるため、開始日は「９月中旬から10月上旬」の間となる。

20/09/2425/08/25

平成25年1級建築施工管理技士　実地検定　問題5　解答解説

平成25年度 1級建築施工管理技術検定実地問題５

問題５
市街地での事務所ビルの建設工事における右に示す工程表に関し、次の問いに答えなさい。なお、解答の旬日は、上旬、中旬、下旬で記述しなさい。

[ 工事概要 ]
構造・規模：鉄筋コンクリート造地下１階、
地上６階、塔屋１階、
延べ面積 3,000 m² とする。
地業：アースドリル杭とする。

山留め：
親杭横矢板・水平切梁工法で外部型枠兼用とし、
親杭は引き抜かないものとする。
外壁仕上：コンクリート打ち放しの上、
複層仕上塗材吹付け仕上げとし、
アルミニウム製の横連窓建具とする。

屋上防水：アスファルト防水の上、
保護コンクリート仕上げとする。

1．表中の土工事のA及び杭地業工事のBに該当する作業名をあげなさい。

解答

　A：切梁架け

　B：杭頭処理

（解説）

Aについて（土工事）

地下掘削の段取りとしては、1次根切りを開始した後、乗入構台を組み立て、乗入構台を利用して腹起し、切梁を架け、2次掘削へと進めていく。Aは1次根切りと2次根切りの間にある土工事ということから「切梁架け」である。

Bについて（杭地業工事）

地下躯体構築の段取りとしては、2次根切り終了後、杭頭処理をしないと、基礎耐圧盤の工事が開始できない。Bは杭地業工事の最終の作業ということで、「杭頭処理」である。

2．作業の終了日が工程上最も不適当な作業名を表の中より選び、適当な工程となるようその終了日を月次と旬日で定めなさい。

解答

最も不適当な作業名及び終了日

　作業名：外壁シーリング

　適当な工程となる終了日：

　　９月中旬（または下旬）

（解説）

外壁が吹付けの場合の外装工事の段取りとしては、躯体工事が終了した階から、外部建具工事 → 外壁シーリング → 吹付けの順に行われるため、「外壁シーリング」の終了日は外部建具取付け終了後、複層仕上塗材吹付け終了前となる。したがって、外壁シーリングが不適当な作業でその終了日としては「９月中旬」または「９月下旬」が最も適当である。

３．金属製建具工事の内部建具取付け作業の工程は未記入となっている。適当な工程となるように内部建具取付け作業の開始日及び終了日の期日を月次と旬日で定めなさい。

解答

開始日及び終了日

　開始日：８月中旬（または下旬）

　終了日：10月上旬（または中旬）

（解説）

内部建具取付けは内部建具枠の取付けと建具まで含めた取付けが考えられるが、過去の問題として出題されているのは建具枠の取付けのタイミングで工程が書かれているので、建具枠の取付けと考えられる。建具枠は、壁軽量鉄骨下地組みを終了した箇所でないと、取付けることができないため、開始日は8月中旬以降となる。また、建具枠を取付けた部分から壁ボードを張っていくことを考えると８月下旬には開始する必要があるので、開始日は８月中旬から下旬が適当である。また終了日については、天井・壁軽量鉄骨下地組みのうち、壁軽量鉄骨下地組みが天井より早く終了する場合を考えても、終了日は10月上旬以降となる。したがって、「開始日は８月中旬または下旬」「終了日は10月上旬または中旬」が適当である。

19/09/2125/07/17

一次検定施工管理法工程管理 2-1 工程計画及び工程表

１級建築施工管理技士
学科対策　過去問題【重要ポイント】

５施工管理法
２°　工程管理

2-1 工程計画及び工程表
下記の正誤を判断せよ。
①工程計画の準備として、工事条件の確認、工事内容の把握及び作業能率の把握などを行う。

答え

　　◯

②工事を行う地域の労務や資材の調達状況、天候や行事、隣接建造物の状況などを考慮する。

答え

　　◯

③算出した工期が指定工期を超える場合、クリティカルパス上に位置する作業を中心に、作業方法の変更、作業者の増員、工事用機械の台数や機種の変更などの検討を行う。

答え

　　◯

④基本工程を最初に立て、それに基づき順次、詳細工程を決定する。

答え

　　◯

⑤各作業の日程計画を立て、次に手順計画を決定する。

答え

[ 解説 ]
工程を立てるにあたっては、数量や仕様を確認して仕事の順序を明らかにして手順を決定後、その手順に沿って各作業の日程を決定して工期を計算するのが一般的である。

⑥工期が指定され、工事内容が比較的容易でまた施工実績や経験が多い工事の場合は、積上方式（順行型）を用いる。

答え

[ 解説 ]
工程計画の立案には、大別して積上げ方式（順行型）と割付方式（逆行型）とがあり、一般には工期が制約されているので、積上げ方式とは逆に、竣工期日から各工種の工期を定めていく割付方式を採用する場合が多い。

⑦同一設計内容の基準階を多く有する高層建築物の工事においては、タクト手法などを用いる。

答え

　　◯

⑧工期の調整は、工法、労働力、作業能率及び作業手順などを見直すことにより行う。

答え

　　◯

⑨マイルストーンは、工事の進捗を表す主要な日程上の区切りを示す指標であり、掘削開始日、地下躯体完成日、防水完了日等が用いられる。

答え

　　◯

工程計画を立案するに当たっての、検討項目の一般的な手順

　対象の全体工事を有意義に管理できる程度の部分工事に分解する。
①部分工事相互の順序を組み立てる。

②部分工事ごとに施工法を明らかにし、必要とする資材、作業量、機械等を決める。

③部分工事に要する施工期間と予算を検討する。

④全工程を通して、作業量の均等化をし、投入資源の平準化をする。

⑤部分工事が全工期の中に納まるように調整するとともに、全体の予算を決定する。

工程管理における進捗度管理の一般的な手順

工程表によって進捗の現状を把握する。

①工程会議などで遅れの原因がどこにあるかを調査する。

②遅れている作業の工程表の作成や工程表によって余裕時間を再検討する。

③作業員の増員、施工方法の改善等の遅延対策を立てる。

19/09/2025/07/17

一次検定施工管理法工程管理 2-2 工程表

１級建築施工管理技士
学科対策　過去問題【重要ポイント】

５施工管理法
２°　工程管理

2-2 工程表
下記の正誤を判断せよ。
①工程表は、休日及び天候等を考慮した実質的な作業可能日数を算出して、暦日換算を行い作成する。

答え

　　◯

②バーチャート工程表は、ネットワーク工程表に比べて作業の手順が漠然としており、遅れに対する対策が立てにくい。

答え

　　◯

[ 解説 ]
バーチャート工程表は、作業間の関連が示されないので、クリティカルパスが明確になりにくい。

③バーチャート工程表は、他の工種との相互関係、手順、各工種が全体の工期に及ぼす影響等が明確でない。

答え

　　◯

④山積工程表における山崩しは工期短縮に用いられる手法である。

答え

[ 解説 ]
山積工程表における山崩しは、日程計算でわかっている作業の余裕日数を利用して、いくつかの作業の開始を遅らせることによって平均化をはかるものである。

⑤Sチャートは、工事出来高の累計を縦軸に、工期の時間的経過を横軸に表示するものである。

答え

　　◯

⑥Sチャートは、直感的に予定と実施とを対比でき、一般に資源配分法として使用する。

答え

[ 解説 ]
資源配分手法は、日々の資源山積み量を求めて、その凹凸を調べ、凸の期間における作業の開始日を遅らせ、全体の資源量を平準化するもので、Sチャートとは異なる。

⑦Sチャートは、工事の遅れが一目で速やかに把握でき、施工計画で定めた工程の進捗状況がよくわかる。

答え

　　◯

⑧Sチャートにおいて、グラフの曲線の傾きが水平になると工事が進んでいないことを示す。

答え

　　◯

⑨Sチャートにおいて、実績の出来高の累積値がバナナ曲線の内にある場合は、工程の遅れを示す。

答え

[ 解説 ]
Sチャートの計画曲線の上下に設ける許容限界線で囲まれた範囲の形がバナナに似ていることからバナナ曲線をいわれる。実績の工事出来高が曲線内にある場合は、工程は計画通りに進行している。

⑩集合住宅の仕上工事は、各種専門工事の一定の繰り返し作業となるので、タクト手法では管理できない。

答え

[ 解説 ]
タクト手法は、同一設計内容の基準階が多い高層建築物の工事に適しており、集合住宅等の仕上工事の工程計画手法として適している。

【関連】
●設定したタクト期間では終わることができない一部の作業の場合、作業期間をタクト期間の２倍又は３倍に設定する。

●各作業の進捗が密接に関連しているため、１つの作業の遅れは全体の作業を停滞させる原因となる。

●作業の進捗にしたがって生産性が向上するため、工事途中でタクト期間を短縮又は作業者の人数を削減する必要が生じる。

19/09/1925/07/17

一次検定施工管理法工程管理 2-3 ネットワーク工程表

１級建築施工管理技士
学科対策　過去問題【重要ポイント】

５施工管理法
２°　工程管理

2-3 ネットワーク工程表
下記の正誤を判断せよ。
①ネットワーク工程表は、数多い作業の経路のうちで、その経路が全体の工程を最も強く支配するか、あらかじめ確認することができる。

答え

　　◯

[ 解説 ]
ネットワーク工程表は、全体の出来高が一目では判りにくいので、目的や規模等によっては、一目で概略が判りやすいバーチャート工程表と併用することが望ましい。

②コンピューターを使用すれば複雑な工程表を作成しやすい。

答え

　　◯

③工程上の要となる作業が明らかになるので、重点管理が可能になる。

答え

　　◯

④クリティカルパスは、必ずしも1本とは限らない。

答え

　　◯

⑤クリティカルパス以外の作業でも、フロートを消費してしまうとクリティカルパスになる。

答え

　　◯

⑥フリーフロートは、その作業の中で使うと、後続作業に影響を及ぼす。

答え

[ 解説 ]
フリーフロートは、後続作業の最早開始時刻に全く影響を与えない余裕時間であり、その作業の中で使い切っても後続作業のフロートに全く影響を与えない。

⑦トータルフロートは、フリーフロートからディペンデントフロートを引いたものである。

答え

[ 解説 ]
トータルフロートは当該作業の最遅終了時刻（LFT）から当該作業の最早終了時刻（EFT）を差し引いて求められる。

関連）
ディペンデントフロートは、後続作業のトータルフロートに影響を与えるフロートである。

⑧トータルフロートが０の作業をつないだものが、クリティカルパスである。

答え

　　◯

⑨トータルフロートが０ならばディペンデントフローも０である。

答え

　　◯

⑩フリーフロートが０ならば、トータルフロートも必ず０である。

答え

[ 解説 ]
フリーフロートは、ある作業を最早開始時刻でスタートし、後続の作業も最早開始で始めたとき、後続の作業に全く影響を与えない余裕をいうので、トータルフロートは0になるとは限らない。フリーフロートはトータルフロートより小さいか同じになる。
関連）
結合点に入る作業が1つだけの場合は、その作業のフリーフロートは０となる。

⑪バーチャート工程表に比べ、少ない労力で作成できる。

答え

[ 解説 ]
ネットワーク工程表は、バーチャート工程表に比べ、作成には手法の知識と多くデータが必要で、多くの労力を必要とする。
(関連）
バーチャート工程表に比べ、各作業の順序や因果関係が明確になり、工事手順の検討ができる。

19/09/1825/07/17

一次検定施工管理法工程管理 2-4 ネットワーク工程表

１級建築施工管理技士
学科対策　過去問題【重要ポイント】

５施工管理法
２°　工程管理

2-4 ネットワーク工程表
それぞれのネットワーク工程表に関する記述として
下記の正誤を判断せよ。

①作業⑦ → ⑧の最早開始時刻は、18日である。

答え

　　◯

②作業⑤ → ⑦のフリーフロートは、０日である。

答え

　　◯

③クリティカルパスは、所要工期が34日のルートである。

答え

　　◯

[ 解説 ]
クリティカルパスの経路は
① → ② → ④ → ⑤ → ⑦ → ⑧ → ⑨ → ⑩

④作業⑥ → ⑨のトータルフロートは、２日である。

答え

[ 解説 ]
作業⑧ → ⑨が27日で、作業⑥ → ⑨ が23日なので、トータルフロートは、4日である。

⑤所要工期は、34日である。

答え

　　◯

[ 解説 ]
クリティカルパスの経路は
① → ② → ④ → ⑤ → ⑦ → ⑧ → ⑨ → ⑩

⑥作業⑥ → ⑨のトータルフロートは、２日である。

答え

[ 解説 ]
作業⑥ → ⑨のトータルフロートは、27ー(16+7）＝４日である。

⑦作業⑦ → ⑧の最早開始時間は、18日である。

答え

　　◯

⑧作業⑤ → ⑦のフリーフロートは、0日である。

答え

　　◯

参考】ネットワーク工程表（文章のみで出題の例）
次の条件の建築工事の所要工期を求める。ただし、（　　）内は各作業の所要日数である。

[条件]
①作業A（６日）、作業B（７日）は、同時に着工する。
②作業C（８日）は、作業A、Bが完了後着工できる。
③作業D（４日）、作業E（９日）は、
作業Bが完了後着工できる。
④作業F（８日）は、作業C、Dが完了後着工できる。
⑤全工事は、作業E、Fが完了したとき終了する。
→ 設問の条件を入れると、
下記のネットワーク工程表となる。

クリティカルパスによる所要工期は、
B → C → F で23日となる。
