4章 地業工事 1節 一般事項

第4章 地業工事


1節一般事項

4.1.1 適用範囲

地業工事では、基礎や基礎スラブを支えるために、それより下の地盤に設けた各種の杭、砂利、砂及び捨コンクリート地業、並びにこれらに関する試験を対象としている。

4.1.2 基本要求品質

(a) 杭地業工事で使用する材料については、工場等で製造される既製コンクリート杭や鋼杭、並びに工事ごとに異なる調合や品質・施工管理等が必要な場所打ちコンクリート杭等に大別される。前者については、材料の品質等が、杭の種類に応じて建築基準法に基づき指定又は認定されており、設計図書の指定に従って、それぞれの規定に適合する材料を使用したことが分かればよい。

また、場所打ちコンクリート杭に使用するコンクリートについては、施工条件に応じて設計図書で要求される品質(水セメント比、スランプ、単位セメント量等)を有するコンクリートを品質計画で明確にし、その材料(コンクリート)を使用したことが、6章のコンクリート工事に準じて分かるようにしておく。

なお、水セメント比及び単位セメント量は、現場で直接確認する適切な方法が確立されていないので、一般的にコンクリートの圧縮強度をその代用特性として用い、品質計画で定めた水セメント比及び単位セメント地を満たすコンクリートの強度で、間接的に確認している。

(b) 地業の平面位置、形状及び寸法は、地業の性能(上部構造物の支持能力)に直接影響を与える。例えば、独立基礎等では寸法の不足が即支持力の不足となる。また、個々の杭は必要な支持力を有する場合でも.平面位置や形状等が許容される誤差の限度を超えると.基礎に加わる上部構造物の荷重と地業の支持力に偏心が生じ、構造物に有害な応力が発生したり、不同沈下が生じたりする。

「標仕」では、地業工事における施工誤差は避けられないものとして、その限度を「有害な影響を与えないもの」と規定している。施工誤差の許容値は、基礎の形式や杭の種類・耐力、地下階の有無や構造形式、平面形状等により異なるため、管理基準や管理の方法を品質計画で明確にし、これに基づいて管理したことが分かるようにしておく。

(c) 一般に、打込杭(支持杭)の場合には、設計図内で杭の支持力が指定され、4.3.1 (e) 及び4.3.3(b)で述べているように直接支持力の確認ができる。しかし、埋込杭や場所打ちコンクリート杭では、支持力を直接確認しながら管理をすることはできない。

このため「標仕」では、適切な施工方法でかつ、適切な品質管理を行ったことが分かれば「所要の支持力を有するもの」と見なすこととし、すべての地業について載荷試験等により支持力の確認を要求しているのではない。

具体的には、適切な施工方法を定め、施工上の管理内容や管理基準及び管理記録の方法並びに管理基準を外れた場合の処置方法等を品質計画に記載させ、これに基づき管理させる。

なお、地盤調査結果と現地の状況等から判断して、設計図書の指定に疑問が生じた場合は、直ちに設計担当者と打ち合わせ、必要な場合には「標仕」1.1.8による協議を行う。

4.1.3 施工一般

(a) 材 料
材料の入手に当たってはその後の工期に影響しないよう、納期の確認が必要である。特に遠心力高強度プレストレストコンクリート杭のB種・C種並びにSC、PRC、ST杭のような特殊な場合は注意が必要である。

(b) 施工業者
打込み工法においては、平成9年版「建築工事共通仕様書」で引用されていた昭和46年建設省告示第111号は廃止されたが、打止め時に貫入量と打撃エネルギーから支持力の推定が行えるため、これを打止め管理に利用している。一方、既製杭の埋込み工法や場所打ちコンクリート杭ではこのような管理手段がなく、施工中に所定の耐力が確保されているかを数値で確認することは困難である。したがって、杭基礎としての信頼性は施工業者の技術力に依存せざるを得ない。施工業者の技術力については、工事実績、保有する施工機械の種類や能力、施工の管理体制等によって、十分検討することが必要である。

技術の進歩に対する施工水準の確保と施工の信頼性向上を図るため、既製コンクリート杭については(-社)コンクリートパイル建設技術協会、場所打ちコンクリート杭については(-社)日本基礎建設協会で、技術講習会を実施している。

(c) 工 法
(1) 地業工事は、一般に振動、騒音等が著しく、また、機械の転倒等の事故を起こす可能性があるので、1.3.7 に記述されているような配慮、参考資料の資料 1 に記述されている騒音規制法、振動規制法に対する処置、2.2.1(a)(iii)に記述されている事前の現状調査等が必要である。特に、作業地盤は施工機械が傾斜、転倒しないよう養生する。

また、酸欠、杭孔への転落等についても、防止対策をとる。

(2) 杭の上部には、地震時に水平せん断力や大きな曲げ応力が発生するので、十分注意して施工管理を行う必要がある。特に、セメントミルク工法では杭周固定液の逸液により、杭の周囲が軟弱な泥土となっている場合があるので注意する。

(3) 排土、廃液等は、産業廃菓物として規制を受ける場合があるので、産業廃棄物処理法等に従い適切に処理する。

(d) 杭の品質管理
杭の品質管理は、要求品質に応じて適切に行う必要がある。「国土交通省総合技術開発プロジェクト「建設事業の品質管理体系に関する技術開発」報告害 建築分野編」(平成13年3月 国土交通省建築研究所)に各工法ごとの「要求品質と品質管理方法」が報告されているので、その例(打込み工法、プレボーリング根固め工法アースドリル工法)を表4.1.1~3に示す。これ以外の既製コンクリート杭(プレボーリング拡大根固め工法、中掘り拡大根固め工法)、鋼管杭(打撃工法、中掘り工法、鋼管ソイルセメント杭工法、回転貫入杭工法)及び場所打ちコンクリート杭(リバース工法、オールケーシング工法)については、この報告古を参照されたい。

なお、工法の特徴や施工方法、具体的な管理値等は、本章3節以降の関連する部分を参照されたい。

(e) その他
(1) 地中障害物、埋設物及び文化財や学術上の資料となる出土品がある場合は、関係者と協議し適切に処置する。

(2) 施工中の領斜、変形、ひび割れ、異常沈下、掘削孔壁の崩壊等予想外の異状が生じるなど、「標仕」4.1.3(f)に定める場合は、直ちに関係者と協議し、適切な処置を受注者等に指示する。

表4.1.1 打込み工法の要求品質と品質管理方法
(「建設事業の品質管理体系に関する技術開発」報告書 建築分野編より)

表4.1.2 プレポーリング根固め工法の要求品質と品質管理方法
(「建設事業の品質管理体系に関する技術開発」報告書 建築分野編より)

表4.1.3 アースドリル工法の要求品質と品質管理方法
(「建設事業の品質管理体系に関する技術開発」報告書 建築分野編より)

5章 鉄筋工事 1節 一般事項

第5章 鉄筋工事


1節 一般事項

5.1.1 適用範囲

(a) この章は,鉄筋コンクリート造、鉄骨鉄筋コンクリート造等の鉄筋工事に適用されるほか、補強コンクリートブロック造やプレキャストコンクリート工事等でも引用されている。

(b) 作業の流れを図5.1.1に示す。

図5.1.1 鉄筋工事の作業の流れ

(c) 施工計画書の記載事項は、おおむね次のとおりである。ただし、継手の工法については「標仕」5.3.4(a)で標準としているガス圧接継手を対象として示す。
なお、赤文字を考慮しながら品質計画を検討する。

(1) 鉄筋工事の施工計画書

工程表
(材料、柱、壁、梁、階段スラブ等の検査時期及び関連設備工事の期間)
② 施工業者名、作業の管理体制
鉄筋の種別、種類、製造所名及びその使用区分
④ 規格品証書(7.2.10 (a)(1)参照)の提出時期
荷札の照合と提出時期(ラベル、鉄筋のマーク等の確認方法)
鉄筋の試験(試験所、回数、試験成績書)
⑦ 材料の保管場所及び貯蔵方法
⑧ 材料の加工場所(現楊又は工場の別、規格及び機械設備)
⑨ 鉄筋加工機具(切断、曲げ)
鉄筋の継手位置、継手長さ、定着長さ及び余長
異形鉄筋にフックを付ける箇所
鉄筋のかぶり厚さ及びスペーサーの種類
梁、壁、スラブ等の開口部補強、
屋根スラブ、片持スラブ、壁付きスラブ、パラペット等の特殊補強の要領

鉄筋位置の修正方法(台直し等)
⑮ 鉄筋組立後の乱れを防止する方法(歩み板の使用等)
⑯ 関連工事との取合い(柱付きコンセント、スラブ配管、壁配管、貫通孔等)
作業のフロー、管理の項目・水準・方法、品質管理体制・管理責任者.品質記録文書の書式とその管理方法等

(2)ガス圧接の施工計画書

① 工程表(圧接の時期)
② 施工業者名及び作業の管理体制
ガス圧接技技量資格者の資格種別等(資格証明書等)
④ ガス圧接技量資格者の人数
⑤ ガス圧接器具
圧接部の外観試験(全圧接部)
圧接部の超音波探傷試験(本数、試験方法、試験位置、探傷器、試験従事者、成績書)
圧接部の引張試験(本数、採取方法、作業班ごとの施工範囲、試験所、成績書、鉄筋切断後の補強方法)
不良圧接の修正方法


5.1.2 基本要求品質

(a) 鉄筋工事では,使用するコンクリートの強度との組合せにおいて必要な品質性能の鉄筋コンクリート構造物となるようにその種類が設計図書に指定される。基本要求品質としては、指定された種類の材料が工事に正しく使用され、その本数や配筋状態に誤りがなく、定着や継手が正しく施工されていることであり、このことを証明できるようにしておく必要がある。

具体的な例としては、使用する鉄筋材がJISマーク表示品であれば、ミルシート及びチャージ番号の表示された鋼板(メタルタック)並びに製造所、加工場から現場までの経歴を証明する資料を整備することが考えられる。

(b)「組み立てられた鉄筋は、所定の形状及び寸法を有し、所定の位置に保持されていること。」とは鉄筋コンクリート構造物の一部として出来上がった状態をいっており、これをコンクリート打込み後に確認することは現実的には不可能となる。完成時にこれらの要求事項を満足していることを証明するためには、施工途中の適切な時点で施工が正しく行われていることを何らかの方法で確認し記録することが重要である。

具体的には、鉄筋の加工段階での形状・寸法の確認・記録、組み上げた鉄筋のかぶり厚さの確認・記録等が考えられる。また、この寸法及び位置には施工上必要な許容誤差を含んだものとして考える必要があり、部材の大きさ立地条件、取り合う部材の状況等を勘案して適切に定める。ただし、「標仕」表5.3.6で規定する鉄筋の最小かぶり厚さは、法律に定められたものであり、これを下回ることのないようにしなければならない。

「鉄筋の表面は、所要の状態であること。」とは施工途中の、特にコンクリート打込み直前における鉄筋に、コンクリートとの付着性能を阻害するような油脂類、錆、泥、セメントペースト等が付着していない表面状態とすることであり、その程度を定める必要がある。具体的には、油脂類、浮き錆、セメントペースト類は、コンクリート打込み前に除去しておく必要があり、この付着物の程度、除去のための方法と処理後の確認方法をあらかじめ施工者に提案させ、また、確認したことを記録に残す。

なお、錆のうち、浮いていない赤錆程度のものについては、コンクリートとの付着を阻害することがないので、無理にこれを落とす必要はない。

(c) 鉄筋は、鉄筋コンクリートの構成部材として、主として引張力を負担しているが、部材に作用するこれらの力をスムーズに伝達させる必要がある。このために必要となる継手及び定着の方法が設計図書に指定されている。「標仕」においては、一般的な場合における継手及び定着の方法が示されており、通常は、定着の方法及び長さ、継手の位置及び長さを確保すればよい。特別な形状の部材にあっては、設計図書に特記されるため、これによる。

なお配筋の状況により、規定された定着や継手を設けることができない場合にあっては、「作用する力を伝達」できるような定着や継手の方法を施工者に提案させ、これを元に設計担当者と打合せを行うなどの方策をとらなければならない。

5.1.3 配筋検査

(a) 一般事項
(1) 材料の種類、鉄筋の加工・組立及びかぶり厚さの精度は、鉄筋コンクリートの構造性能及び耐久性に著しく影響する。このため、「標仕」5.1.3では主要な構造部の配筋はコンクリート打ちに先立ち監督職員が検査を行うこととしている。

(2) 鉄筋が完全に組み立てられたあとでは、修正が困難な場合があるので、工程の進捗に対応した適切な時期に検査を行う必要がある。

(3) 配筋検査終了後に埋込み配管が設けられる場合があるので、コンクリート打ちに先立ち、必要に応じて、再度検査を行う。

(b) 検査内容
(1) 組立時の確認
① 種別、径、本数
② 折曲げ寸法、余長、フック
③ 鉄筋のあき、かぶり厚さ
④ 定着・継手の位置、長さ
⑤ 補強筋、差し筋
⑥ スペーサーの配置、数量
⑦ ガス圧接継手の抜取試験(超音波探傷試験又は引張試験)
⑧ 機械式継手等の試験(全数又は抜取り)
⑨ 配管等の取合い

(2) 検査後の手直し修正確認

6章 コンクリート工事 1節 一般事項

第6章 コンクリート工事
01節 一般事項
6.1.1 適用範囲
(a)この章は、工事現場施工のコンクリート工事に適用する。

また、平成25年版「標仕」では、コンクリート工事の品質管理の向上等を目的に、主に次の変更が行われた。
(1) 設計基準強度をコンクリートの要求品質の一つに位置付け、これを満足するための管理項目として、使用するコンクリートの強度と構造体コンクリートの強度を明示した。
(2) 材料及び調合の条件を、コンクリートの品質項目や製造から外し、「コンクリートの材料及び調合」として独立させ、調合管理強度を満たすための条件として設計基準強度や構造体強度補正値との関係を含め、セメントや骨材等のコンクリート用材料ごとの事項を一つにまとめた。
(3) 普通コンクリートの一部として扱っていた「暑中におけるコンクリートの取扱い」は新たに「暑中コンクリート」として節立てし、普通コンクリートの一般規定から独立させた。また、設計基準強度27N/mm2以上、かつ、36N/mm2以下のコンクリートは、普通コンクリートの一般規定とは別に扱っていたが、普通コンクリートと同じ扱いとし「高い強度のコンクリートの取扱い」を削除した。
(4)構造体コンクリートの仕上り状態及びかぶり厚さの確認並びにそれらの事項が所要の品質を満足しない場合の補修及びその後の検査を明記した。
(b) 作業の流れを図6.1.1に示す。
(c)施工計画書の記載事項は、おおむね次のとおりである。
なお赤文字を考慮しながら品質計画を検討する。
(1)コンクリート工事の施工計画書
工程表(配合計画書の提出、試し線り、柱取外し等の時期)
配合計画書、計画調合の計算書(軽量コンクリートの気乾単位容積質量(「標仕」6.10.2(d))を含む)
コンクリートの仕上りに関する管理基準値、監理方法等
④ 仮設計画(排水、コンクリートの搬入路等)
打込み量、打込み区画、打込み順序及び打止め方法
⑥ 打込み作業員の配置、作業動線
⑦ コンクリートポンプ車の圧送能力、運搬可能距離の検討
⑧ コンクリートポンプ車の設置場所、輸送管の配置及び支持方法
⑨ コンクリート運搬車の配車
圧送が中断したときの処置
圧送後、著しい異状を生じたコンクリートの処置
打継ぎ面の処置方法
⑬ 上面の仕上げの方法(タンピング)
打込み後の養生(暑中、寒中)
コンクリートの補修方法
供試体の採取(採取場所、養生方法)
⑰ 試験所
(2) 型枠工事の施工計計画
① 型枠の準備量
型枠の材料
型枠緊張材の種別及び緊張材にコーンを使用する箇所
④ コンクリート寸法図(スケルトン、コンクリート躯体図、コンクリートプラン)
⑤ 基準部分の型枠組立図
型枠材取外しの条件(材齢又は構造計算により安全を確認する場合)
⑦ はく離剤使用の有無

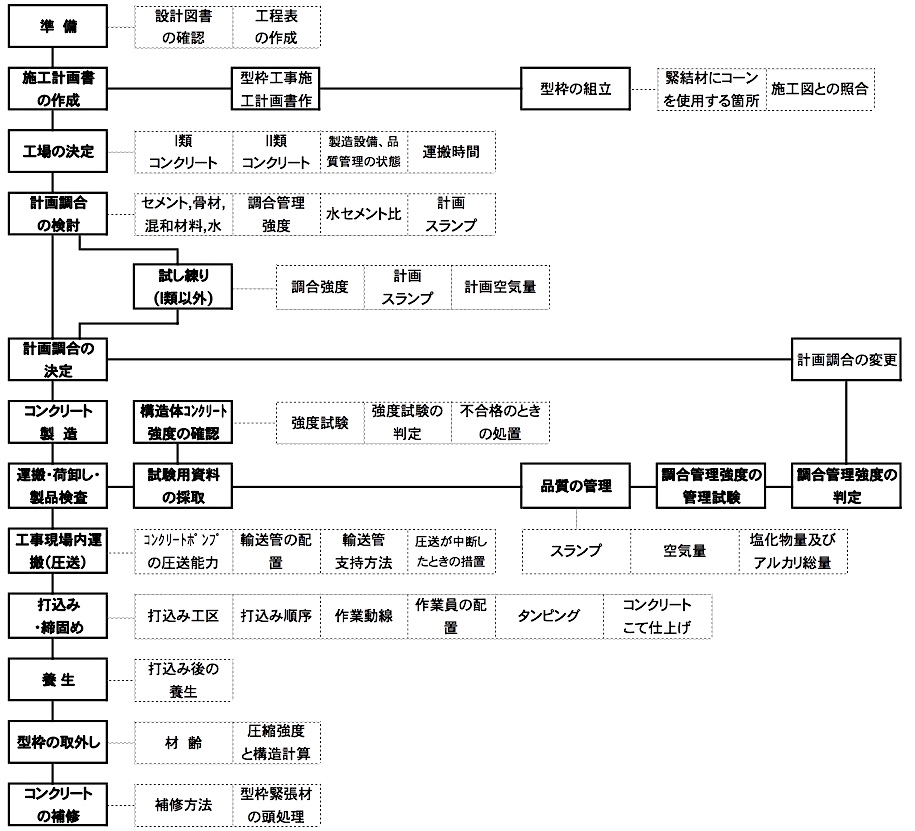

図6.1.1 コンクリート工事の作業の流れ
6.1.2 基本要求品質
(a) コンクリートの「材料」に関しては、JIS A 5308(レディーミクストコンクリート)に適合した材料が使用されており、JIS Q 1011(適合性評価:日本工業規格への適合性の認証ー分野別認証指針(レディーミクストコンクリート))では、製造工場から提出される材料試験の結果によりその品質を確認することにしている。
(b) コンクリート部材の断面形状、寸法及び位置は、設計図書に建築物として必要な性能を有するように設計された値が指定されており、「標仕」6.2.5 (a)による許容差の範囲に収まるように施工する必要がある。「標仕」表 6.2.3 では一般的な許容差の標準値を示しているが、この数値は本来建築物の機能、部位、仕上げの程度等によって変動するものであり、共通的に定まるものではない。 例えば,石工事(「標仕」10.1.3(c)参照) や左官工事 (「標仕」15.2.3 (c)参照)等のようなコンクリート工事のあと工程となる仕上材料に要求される精度により、「標仕」 表 6.2.3 をそのまま使えない場合もある。 このため、各工事ごとにこの許容差を定めるに当たっては、寸法誤差が生じた場合の影響度等も考慮して、「品質計画」において、適切な値を定める必要がある。
コンクリートは全断面において均質なものとして設計されており、打ち上がったコンクリートはこれを満足させる必要がある。 しかし、打ち上がったコンクリートの内部を確認することは非常に困難であり表面の状態を確認することによって、内部の状態を推定することになる。一般にコンクリート部材の内部と比べて表面付近は鉄筋や型枠等の影響で欠陥が生じやすくなる。このため、「標仕」6.1.2 (b)では、「密実な表面状態」を要求事項とし、コンクリート内部の品質を含めて表面状態で確認することにしている。 コンクリート表面に豆板等の欠陥がある場合には、コンクリートの耐久性や強度に影響を及ぼすため、「標仕」では,せき板取外し後に コンクリート表面を確認することにしている。「品質計画」においては、第一に密実なコンクリートを打ち込むための具体的な方法の提案をするとともに、もし、豆板等が発生した場合、その程度に応じた補修方法等を定めるようにする。この場合の補修方法については 6.9.6 (b)を参考にするとよい。
(c) 建築物の構成部材としてのコンクリートの強度は、実際に出来上がった構造体コンクリートからコアを採取して試験によってその確認ができる。しかし、この方法は建築物を傷つけることになるため、新築建築物にあっては適切ではない。 このため「標仕」6.2.2 では、工事現場において構造体に打ち込まれるコンクリートと同ーのコンクリートを採取して、工事現場内で建築物と同様な温度条件となるように養生した試験体により構造体コンクリートの強度を推定している。 実際のコンクリートの強度は、柱、梁、壁、スラブ等の各部位によって強度の発現にばらつきがあることが分かっており、構造物のどの部位においても設計基準強度を滴足させるため、調合設計において所要の補正を行うことにしている。「所要の強度を有する」とは,こういったことを勘案して 実際の構造体コンクリートの強度が設計基準強度を満足するように適切な養生を行い、試験体の強度から構造体コンクリートの強度を確認すればよい。
「構造耐力、耐久性、耐火性」等は、コンクリートに要求される重要な性能である。これらについては、一般に本章で説明する事項を実現することで必要な性能を得ることができるようになっているが、(b)で説明したように寸法の誤差や、部分的な欠陥の発生を完全になくすことは現実的ではない。 このため、所要の「構造耐力、耐久性,耐火性」を満足させるための、寸法許容差や、欠陥が生じた場合の程度の判断基準及び補修方法をあらかじめ定めておくようにする。

7章鉄骨工事 1節一般事項

第7章 鉄骨工事
01節 一般事項
7.1.1 適用範囲
(a) 「標仕」で規定している「構造上主要な部材に鋼材を用いる工事」とは、建物を鉄骨構造とするもののほか、鉄骨造の玄関ひさし、車庫等を想定しており、既製の鋼製階段、水槽の架台等は対象外と考えてよい。
(b) 工事の流れを図7.1.1 に、作業の流れを図7.1.2 に示す。
図7.1.1 鉄骨工事の流れ
図7.1.2 鉄骨工事の作業の流れ
(c) 施工計画書の記載事項は、7.1.5 を参照されたい。
(d) 構造上主要な部材にステンレス鋼を使用する場合は特記による。その際には、(-社) 日本鋼構造協会「ステンレス建築構造設計基準・同解説」を参照されたい。
7.1.2 基本要求品質
(a) 鉄骨工事で使用する鋼材は,建物の構造耐力上必要な材質並びに断面形状及び寸法が設計図内で指定される。
基本要求品質としては、指定された材料が正しく使用されていることを求めているので、材質や寸法等を含めて、これを証明できるようにしておく必要がある。
板材等を切断して鉄骨部材を製作する場合は、一般に、鋼材は製造工場(メーカー)又は商社等から切板工場(シャーリング工場)等に出荷され、ここで必要な断面形状に切断され、更に、鉄骨製作工場(ファブリケーター等)で加工・組立が行われる。この過程において、鋼材の大半を物件ごとにロール注文する場合には問題になることは少ないが、鋼材問屋(特約店)を通して市中購入する場合には、鋼材は順次小口に細分され、多様なユーザー等にわたっていくことがある。この時、鋼材そのものと、その規格品証明書(ミルシート) が対になって動いていないことがある。特に鋼材等を部品に切断した場合、その切断された部品とミルシートの対応ができていないことがある。切断する前の鋼材の製品番号等とミルシートが一致していることを前提とし、ミルシートの内容をリスト化して鋼材の品質証明を行う方法の一例として(-社)日本鋼構造協会・建築鉄骨品質管理機構から、2009年12月に「建築構造用鋼材の品質証明ガイドライン」が提案されている。すなわち、流通段階ではミルシートの内容をリスト化した「原品証明書」で品質証明を行い、これに基づいて鉄骨製作工場の材料管理買任者(鉄骨製作管理技術者資格保有者が望ましい。)が「鉄骨工事使用鋼材等報告書」を作成・発行する。施工者側は、鉄骨工事管理買任者がこの報告書で品質を確認する。更に、これを工事監理者に提出して、使用鋼材等の品質を確認するシステムである(7.14.2 参照)。
なお、SN材の識別については、7.2.1(b)(9)を参照されたい。
(b)「鉄骨は、所定の形状及び寸法を有し、所定の位置に架構されていること」とは、鉄骨の部材が設計図書あるいは工作図のとおりに製作され、工事現場において架構されていることを要求したものである。この場合の鉄骨の製作精度及び建方精度は、建物等の規模や構造的重要度等を勘案して特記することとしているので、特記事項を満たしていること、また、特記のない場合は、(ー社)日本建築学会「JASS 6 鉄骨工事」付則6[鉄骨精度検査規準]によることとしているので、これに適合していることが条件となる。
(c)「鉄骨は、構造耐力、耐久性、耐火性等に対する有害な欠陥がなく、接合部及び定着部は、作用する力を伝逹できるものであること」とは、(b)が仕上りの状態に関する要求事項であるのに対し、鉄骨の製品が有すべき性能に関する要求である。
構造耐力、耐久性、耐火性等に対する有害な欠陥とは、例えば、溶接割れ等、部材の加工・組立時の欠陥のほかに、運搬及び建方中の損傷や建方後の補助部材の溶接等による損傷も含まれるので、有害な欠陥を生じさせないような施工の手順や品質基準、養生方法等を品質計両で明確にし、これによって施工を進める。また、有害な欠陥を発生するおそれのある場合は、その処置や補修方法についてもあらかじめ定めておくことが望ましい。
接合部や定着部の力の伝達では、構造設計上必要な断面寸法等が指定されている。しかし、例えば、高力ボルト摩擦接合の場合では、ボルトの種類や数量等は指定されたものであっても、摩擦面の処理やボルトの保管方法等が適切でなかった場合、あるいは、溶接部では、溶接の方法や施工条件、母材の材質と溶接材料の種類との組合せ等が適切でなかったりすると、作用する力を伝達することができなくなる。したがって、これらのことについても品質計画に適切な施工方法と管理方法について定め、更に、これらに従って適切に管理が行われたことの分かる資料があれば、要求品質を満たしているものといえる。
7.1.3 鉄骨製作工場
(a)鉄骨製作工場は,設計図書に特記された加工能力等及び施工管理技術者の適用に適合するものとする。これらの特記がない場合は、受注者等が選定した適切な鉄骨製作工場について、次の事項を記載した文書等から加工能力等を確認すればよい。
(1) 工事経歴
(2) 鉄骨製作工場の規模,契約電力及び機械設備
(3) 生産能力(月産能力及び加工能力の余裕)
(4) 他工事の製品の出来ばえ
(5) 鉄骨製作業者の資格基準
(6) 鉄骨製作管理技術者、溶接施工管理技術者、非破壊検査技術者、溶接技能者の資格・人数
(7) 品質管理システム等
(8) その他
(b)「指定性能評価機関」による工場認定制度とは、所定の要件を整えて国土交通大臣から指定された民間機関が、工場の品質管理体制、規格類の整備状況等を評価し、その評価を基に国土交通大臣が認定を行うものである。
指定性能評価機関には、㈱日本鉄骨評価センター及び㈱全国鉄骨評価機構がある。どちらも評価基準は共通であり、その内容は表 7.1.1 及び 2のとおりである。
表7.1.1 工場認定に関わる評価項目
表7.1.2 工場認定のグレード別の適用範囲と別記事項(その1)
表7.1.2 工場認定のグレード別の適用範囲と別記事項(その2)
表7.1.2 工場認定のグレード別の適用範囲と別記事項(その3)
表7.1.2 工場認定のグレード別の適用範囲と別記事項(その4)
表7.1.2 工場認定のグレード別の適用範囲と別記事項(その5)
7.1.4 施工管理技術者
(a)「標仕」7.1.3 の規定により「施工管理技術者を適用する」旨の特記がある場合には、次の事項を記載した施工計画書を提出させ、当該製作工場に、監督職員が「標仕」7.1.4(a)で規定する能力があると認める者が常駐することを確認する必要がある。
なお、(3)又は(4)の資格に該当するものの例としては、(b)及び(c)(4)に示すものがある。
(1) 工事実績
(2) 鉄骨製作工場での立場(役職等)
(3) 資格証明
(4) ほかの有資格
(5) その他
(b) 平成 9年版「共仕」で規定されていた鉄骨製作管理技術者は、「建築設計等関連業務に関する知識及び技術の審査・証明事業認定規程」に基づき認定された資格であったが、審査・証明事業の廃止に伴い民間資格となった。しかし、この有資格者は、「標仕」7.1.4(a)で規定する能力のある者の一例と見なすことができる。
なお、「鉄骨製作管理技術者」は、(-社)鉄骨建設業協会及び(-社)全国鐵構工業協会の 2団体で設立した「鉄骨製作管理技術者登録機構」により評価されている。
(c)「標仕」では規定されていないが、(-社)日本鋼構造協会の「建築鉄骨品質管理機構」では、鉄骨造建築物の安全性と品質の確保を目的として、平成 10年度から「建築鉄骨技術者制度」を実施し、現在、次の 4資格について技術者の認定登録を行っている。平成 25年 4月 1日 現在の認定登録状況を表7.1.3 に示す。
(1)建築高力ボルト接合管理技術者
建築鉄骨の高カボルト接合が適切に実施されるよう、作業者を指導し、工事の監理・管理・検査をする技術者
(2)建築鉄骨超音波検査技術者
建築鉄骨の溶接部の施工の良否を判断する超音波探傷検査(UT)技術者
(3)建築鉄骨製品検査技術者
建築鉄骨の製作過程及び製作後に、製品の良否を判定する検査技術者
(4)鉄骨工事管理責任者
鉄骨工事が適正に施工されるよう、施工計画から工事の完了に至るまでの品質管理・施工管理等の全般を管理する技術者
表 7.1.3 技術者の認定登録状況(平成 25年 4月1日現在)
7.1.5 品質管理
(a) 鉄骨工事の品質管理とは、要求される鉄骨の品質をつくり出すために、設計から製作・建方までの各工程で品質をつくり込む一連の活動であり、この品質管理の確実な実施によって品質保証を可能にする。
(b) 施工品質を保証する受注者等・鉄骨製作業者の品質管理は、次の 4段階に大きく分けられる。
(1) 設計図書の把握と疑義事項の解明
(2) 要求された品質を実現するための計画作成
(3) 計画どおりの継続的な実施
(4) 施工品質が要求された品質を確保していることの証明
(c) 受注者等は、鉄骨製作業者の品質管理システムを十分に理解し、双方の合意に基づき、品質管理実施要領を計画する。また、計画の実施においても、協力して効果的な体制をつくることが重要である。
(d) 受注者等及び鉄骨製作業者が、要求品質を確保するため、保有すべき機能は次のとおりである。
(1) 品質管理方針を提示する機能
(2) 設計図料の内容を確認し、製作・施工の目標品質を設定する機能
(3) 製作・施工の目標品質を実現するための計画を行う機能
(4) 計画に従って品質をつくり込む機能
(5) 施工品質を確認・評価する機能
(6) 品質評価情報に基づき品質改善・生産性向上を行う機能
(7) 標準化を促進する機能
(8) 不具合の再発防止と予防する機能
(9) 品質の証明に必要な記録を残す機能
(10) 鋼材の製造工場又は商社等から最終の鉄骨製作工場までの流通経路を証明する機能
(e) 受注者等及び鉄骨製作業者が工場製作及び工事税場施工に先立ち作成する施工計画書・工場製作要領書・工事現場施工要領書の記載事項は、おおむね次のとおりである。
なお、赤文字を考慮しながら品質計画を作成する。
(1) 施工計画書:(鉄骨工事全体の品質管理要領を含む)
① 総則及び工事概要
② 実施工程表
③ 受注者等の管理組織、工事担当及び協力業者
④ 仮設計画
⑤ 建方計画
⑥ 接合計画
⑦ 他工事との関連
⑧ 安全管理
⑨ 作業のフロー、管理の項目・水準・方法、品質管理体制、管理責任者、品質記録文書の書式とその管理方法
(2)工場製作要領書(工場製作範囲の品質管理要領を含む)
① 総則及び工事概要
② 鉄骨製作業者の管理組織、工事担当(施工管理技術者・溶接施工管理技術者・検査技術者の氏名、所持資格等)
③ 溶接技能者の氏名、所持資格等
④ 製造設備の能力(製作関連の機械設備、配置図等)
⑤ 工程表(工作図・材料調達・製作・製品検査・搬出等の時期)
⑥ 使用材料の名称、規格、製造所及び使用箇所
⑦ 工作・溶接(加工・組立・溶接の製作手順、開先形状、溶接工法等 )
⑧ 品質管理・検査計画( 管理・検査項目、方法、管理値、不具合処置方法等)
⑨ 塗装計画(材料・エ法・塗装範囲等)
⑩ 製品の輸送計画(輸送方法・養生方法・安全対策等)
(3)工事現場施工要領書(工事現場施工範囲の品質管理要領を含む)
① 総則及び工事概要
② 工程表(アンカーボルトの設置・建方・高力ボルト締付け・溶接作業・完成検査等の時期)
③ 作業の管理組織及び協力業者、工事担当(施工管理技術者・溶接施工管理技術者・非破壊検査技術者・溶接技能者の氏名、所持資格等)
④ アンカーボルトの保持及び埋込み工法と検査方法
⑤ 定着の工法
⑥ 建方作業順序と建入れ直し及び建入れ検査方法並びに不具合処理方法
⑦ 高力ボルト接合作業手順と締付け後の検査方法並びに不合格処理方法
⑧ 溶接接合作業手順と精度・外観・内部検査方法並びに不合格処理方法
⑨ 超音波探協試験の検査機関及びその管理組織
(f) 提出された施工計画書・工場製作要領書・工事現場施工要領書から、品質管理実施要領及び保有する品質管理機能が適切であるかを判断する。
(g) 工場製作及び工事現場施工における検査の項目・方法・管理値等の基準は、特記がなければ、JASS 6 付則6[鉄骨精度検査規準]を満足しなければならない。検査の項目・方法・管理値等を満足することが不可能な場合は、満足することができない原因を明確にし、問題の原因を取り除く処置方法や、品質を損なわない対処方法を受注者等と協議して確定する。
(h) 鉄骨製作業者と受注者等が実施する検査内容は、次のとおりである。
(1) 鉄骨製作業者の社内検査
工場製作要領書・工事現場施工要領書に記載した計画に基づき、工場製作・工事現場施工の各工程と完了時に自主的に社内検査を実施し、検査の結果を記録して、受注者等に報告する。
(2) 受注者等の中間検査・受入検査
鉄骨製作業者の社内検査結果の報告を受け、検査成績書の内容確認と抜取りによる製品と施工結果の現物検査を実施する受入検査を行い合格したものを受け入れる。受入検査の結果を記録し監督職員に提出する。
なお、最終の製品となってしまってからでは検査できない項目については、各製作工程途中で検査が終了していなくてはならない。このような検査を中間検査といい、社内検査、中間検査、受入検査の3種類の検査で製品の品質が確保される。
(i) 監督職員の検査については、受注者等が作成した受人検査成績書の内容を確認し、適否を判断することが原則であるが、必要に応じて受注者等の受入検査時に実際の製品に対して直接検査を行う。
(j) 鉄骨工事の品質管理を合理的に行うためには、設計者、受注者等、鉄骨製作工場間の情報の伝逹が、確実に行われることが不可欠である。そのような品質管理の具体的あり方を述べたものとして、「国土交通省総合技術開発プロジェクト「建設事業の品質管理体系に関する技術開発」報告者 建築分野編」(平成13年 3月)の第3章[鉄骨造建築物の品質管理]がある。
7.1.6 環境問題への配慮
(a) 鉄骨工事と環境問題の関わりとしては、次の 3つに分けられる。
(1) 地球環境への配慮
(2) 地域環境への配慮
(3) 室内環境への配慮
中でも、地球環境問題については、気候変動抑止に向けた低炭素社会実現の動きが、一層加速しつつある。特に高炉鋼材は1t 製造するのに 約 2tのCO2 が排出されることが知られており天然資源枯渇はもとより、CO2排出削減の観点からもその利用に当たっては充分な配慮が必要である。
(b) 地球環境問題の関わりとして留意すべき事項には、次のようなものが挙げられる。
(1) 電炉鋼材の活用等リサイクルの促進
(2) 鋼材のリュースの促進
(3) 鉄骨製作段階における加工スクラップ等の削減
(4) 建物の長寿命化の雅進
電炉鋼材の活用は、天然資源の枯渇抑止の観点からはもとより、CO2 排出量が高炉鋼材の約1/4 程度に削減されることからも、有用である。従来、電炉鋼材は、不純物の混入により、溶接性・破壊靭性等が高炉材に比べ劣ることがいわれてきた。しかし、近年においては、不純物の除去技術の進歩により、性能において高炉材とそん色のない製品が供給されるようになってきており、建築構造用の規格であるSN規格を満足する製品も多く出回っている。
ただし、JISでは成分量の規定のない元素で、溶接性、破壊靱性に悪影評を及ぼす元素が一部存在するので注意が必要である。溶接性、破壊靭性等において特に通常より高い性能を期待する部位等においては、規格とは別に当該元素の含有量、目標靭性値等を指定することが望ましい。
建物の長寿命化推進もまた、天然資源の枯渇抑止、CO2排出削減の観点から重要である。最近、構造躯体等の長寿命化を意図して、ステンレス鋼材等の活用が提案される場合がある。しかし、例えばステンレス鋼材と普通鋼材の混用は、場合によっては電食等の新たな問題を引き起こすおそれもあり、十分な注意が必要である。
(c) 地域環境問題の関わりとして留意すべき事項は、工事中の近隣への錆の飛散等の問題が挙げられる。
(d) 室内環境問題としてはシックハウス・シックビル問題があるが、それと鉄骨工事の関連については、塗装の問題が挙げられる。これについての詳細は、18章、19章等を参照されたい。
通常、塗装の仕様については、設計段階で十分に配慮がなされており、その指示に従って施工が行われれば比較的問題は少ないと思われるが、まれに工事現場において安易に仕様変更が行われ、結果として問題が生じることがあるので注意する。
その他の室内環境問題としては、耐火被覆の問題が挙げられる。従来、耐火被覆には主成分として長くアスベスト(石綿)が使用されてきたが、発がん性等の理由からその危険性が指摘されていた。
アスベストを原材料とする吹付け耐火被覆材については大気汚染防止法により、解体工事の届出、マニュアル遵守等が義務付けられている。また、平成 18年 9月に改正された労働安全衛生法施行令により石綿等の製造等が全面禁止とされ、石綿障害予防規則により更なる石綿暴露防止対策の充実が図られた。平成18年 10月には建築基準法が改正され、石綿の飛散のおそれのある建築材料の使用が規制された。
「標仕」でも平成19年版の改定で、工事に使用する材料はアスベストを含有しないものとされている。
今日では、耐火被覆材の脱アスベスト化が達成されている。

10章 石工事 1節 一般事項

第10章 石工事

1.一般事項

10.1.1 適用範囲

a)適用除外の工法
「標仕」では、現場打ちコンクリートの表面に、天然石またはテラゾを取り付ける工事を適用範囲としている。

次の場合は、適用しない。

ⅰ)下地に鉄骨造(間柱及び胴縁)が用いられる場合もあるが、下地としての適否を個々に検討する必要があり、「標仕」では対象としていない。

ⅱ)石材に近似した用い方をする大形の陶板及び結晶化ガラス等は、物性、使用板厚等が異なることから、対象としていない。

ⅲ)薄石をセメントモルタルや接着剤を用いて壁面に張り付ける工法は対象としてない。また、帯とろ工法も、耐震性が懸念され、適用から除外されている。

b)作業の流れ


図10.1.1 石工事の作業の流れ

c)製作工場の決定

現在でも一部は国内産の石材が用いられているが、多くは外国産となっている。また、表面仕上げ方法も機械化されている。そのために、製作工場の取り扱い石種、機械能力、得手不得手等を十分に検討し、適切な工場を選定させる。一般には設計図書で指定されることが多いが、指定のない場合には次のような事項に留意する。

①工場の経歴・実績
②工場の規模及び機械の設備
③受注能力(月産加工能力)
④製品の出来ばえ

⑤その他

d)施工計画書の記載事項

施工計画書の記載事項は、おおむね次のとおりである。

なお、ゴシック部分を考慮しながら品質計画を検討する。

①工程表(見本決定、製品の検査・着工・完了等の時期)
②施工業者名、作業の管理組織
③製作工場の機械設備
④現場における揚重・運搬計画・設備
⑤石材・テラゾの種類、仕上げの種類及びその使用箇所
⑥材料加工の方法、石の裏面処理方法・材料
⑦置場の確保、整備(運搬しやすい場所、破損に対して安全な場所、角材等の受台準備等)
⑧保管方法
⑨標準的石張り工法、施工順序
⑩アンカー、下地鉄筋、引金物、だぼ、かすがい、取付け金物等の材質、形状、位置、寸法
⑪伸縮調整目地
⑫取付け後の養生

⑬作業のフロー、管理の項目・水準・方法、品質管理体制・管理責任者、品質記録文書の書式とその管理方法等

e)施工図の記載内容

石工事に必要事項は特記仕様に記載されている。この記載事項について設計担当者と十分に打合わせを行い、施工図(石割り図、取り付け工作図、その他の詳細図及び原寸図等)に反映させる。施工図の内容については工事開始前に詳細な検討を行い、具体的に工事条件と照合し、相互に疑義や相違がないかを関係者と十分に協議して決定する。

施工図の内容は、おおむね次のとおりである。

①各面の石の割付け
②一般部、出隅、入隅等の各部の収まり詳細
③湿式・空積工法においては、取付け金物類(引金物、だぼ、緊結金物、受金物等)の使用箇所及びその詳細、特に落下時の危険性が高い箇所の詳細
④乾式工法においては、取付け金物類(乾式工法用ファスナー等)の使用箇所及びその詳細、特に落下時の危険性が高い箇所の詳細
⑤特殊部位(窓、出入口、エレベーター等の開口部、アーチ、上げ裏、笠木、甲板、隔て板等)周辺の詳細
⑥関連工事との取合い(設備機器等の取付けのために必要な穴あけ、欠き込み等の位置、寸法及び目地等)
⑦水切、水返し等の詳細

⑧その他必要と思われる部分の詳細

10.1.2 基本的要求品質
a)使用する材料

石材は、設計図書に指定されたものとするが、天然材料であることから、同一の種類の石材であっても、品質のばらつきが大きい。特に、石材の色調、模様、仕上げの種類や程度については意匠上の要求が厳しく、あらかじめその限度を実物見本により確認し、同時に納まりや施工方法についても、検討しておく必要がある。

また、石材は、そのほとんどが外国産であり、使用部位による石種の選定、必要量の確保が可能かどうか、加工の難易度についてもあらかじめ確認しておく必要がある。

石材が建築物に取り付けらえているのは、金物類によってである。石工事に用いる金物類は、重量物である石材に堅固に留め付ける強度、外気や水分にさらされても性能劣化しない耐久性等要求される品質は極めて高い。実際に使用する以前に、材質、形状等を十分検討しておく。

b)仕上り状態

石工事は高級な仕上げであり、その仕上りについても他の仕上材料の場合と比べて高い精度が要求される。このため、仕上り面の形状や寸法の許容差は、他の仕上材料の場合よりも小さいものとなる。石材は工場において加工されるもので、通常は建築部材として必要な精度を持つものとなっている。しかし、石工事の仕上り面は、下地に石材を取付けた結果として得られるため、単に材料としての石材の精度が良いだけでは、適切な状態とはんらない。したがって、石工事の仕上り面の精度を上げるためには、下地面の精度を適切に管理することが重要なポイントとなる。

「標仕」10.1.3(c)では、下地面の精度の標準値を示しているが、建物の規模、石張り面の見え掛りの程度等のほか、石材施工業者の施工能力も含めて総合的に必要な目標精度を定めるようにする。また、「所要の状態」とは、仕上げの不ぞろいの程度、色合の程度等について、あらかじめ限度を定めておき、この限度内に収まるように管理を行うことと考えればよい。これらの限度を定める場合にあっては、同時に限度を外れたものの処置方法についても明確にしておく。

c)機能・性能

石材の下地への取付けは、建築物の一部として必要な性能を発揮するために重要なものであり、外壁、内壁、床、特殊部位等によって適切な工法を具体的に定めている。「下地への取付けが所要の状態」とは、想定される外力等に対して安全であることを下地を含めて要求していると考えれば良い。

「品質計画」の立案に当たっては、プロセスの管理をいかに行うかという観点で、例えば、定められて工法が手順どおりに行われたことをどのように記録していくかを提案させることが考えられる。

10.1.3 施工一般

a)石材の割付け

「標仕」には一般部よりもむしろ、事故が発生しやすく最も注意しなければならない部分の割付け方法が規定されている。

ⅰ)動きのある目地周辺

水平打継ぎ部、伸縮調整目地部分等は、下地の乾燥収縮量や熱膨張量の違いなどで挙動差が生じる。また、地震時の変位量を正確に推定することは難しく、かつ予想以上に大きくなる可能性もある。したがって、この部分をまたいで一枚の石を取り付けないことを原則としている。やむを得ず取り付ける場合には、乾式工法を用い、ファスナーを工夫するなど挙動差を吸収する検討が必要である。

ⅱ)開口部回り

開口部回りは、地震の際の変位が大きくなりやすく、破損や脱落の可能性が大きい部分であり、適切な割付けが必要である。開口隅角部で不整形な石をバランスよく取り付けることは難しく、かつ、欠き込み部分に応力集中が生じて割れやすいため、L型に欠き込んだ石材を用いないような割付けとすることが望ましい。また、開口部回りは通常、建具のファスナーやフラッシングが石材に当たらないように納める。

b)石材の加工
1)加工範囲

入隅等でのみ込みとなる部分は、見え隠れとなる部分でも、施工上の誤差を考慮して、あらかじめ所定の目地位置より 15mm以上、表面仕上げと同じ仕上げをしておく。ただし、自動機械で行う石材の表面仕上げの場合は、石材全面が同一の仕上げとなるのでこの限りではない。


図10.1.2 表面仕上げの範囲 [ 壁水平断面(湿式工法) ]

2)加工場所

だぼ、引金物及びかすがいを取り付ける穴は、位置・径・深さを精度良く加工するため、工場加工を原則とする。ただし、加工の容易な大理石や砂岩等の場合には、外壁への適用を除き現場加工が一般的である。

道切りは、引金物を目地部に突き出させないために、合端に設ける溝であり、小形カッター等で溝彫りする。


図10.1.3 引金物・だぼ・かすがい取付け用穴の例

c)下地面の精度

1)下地への要求精度寸法
石材の取付けには、引金物やファスナーのような金物を用いるので、下地面と石材裏面との間隔が場所によって大きく異なると準備した金物が使えなくなる。そのため、下地には、「標仕」表10.1.1に示す精度を求めることとされている。

2)ファスナーの寸法調整範囲
乾式工法では、石材を下地に取付ける金物をあらかじめ設計寸法に合わせて製作して用いる。通常、乾式工法に用いる金物はファスナー内で ± 8mm程度の面外調整機構を組み込んでいるが、下地面精度が許容範囲を超えていると、使用できない金物が出てしまう。その結果、工期の遅れを来したり、複数の調整代を持つ金物を用意しなければならないことがる。

3)下地のはつり作業回避
仕上げ代を確保するために躯体のはつり作業は行わない。取付け金物あるいは取付け工法の変更で対応する。

10.1.4 養 生

a)雨水に対する養生
雨水時のモルタル作業及び目地詰め作業は、雨水が入らないようにシート等で養生するか、作業を中止する。また、モルタルが完全に硬化するまでは、雨・雪等が掛からないようにシート等で覆いをする。

b)壁面の養生
目地詰めまで完了した仕上げ面は、ビニルシートによる汚れ防止のほか、ものが当たりやすく破損のおそれのある所や、溶接作業による火花の飛び散るおそれのあるところでは、クッション材を挟んで合板等を用いて損傷を防ぐ。また、出隅部、作業通路等で石の破損を防止するためには、樹脂製の養生カバーを取り付ける。

c)床面の養生
床の施工終了後、建築物が完成するまで歩行禁止することは困難であるが、モルタルが硬化するまで歩行を禁止するとともに、石の表面を汚さないようにポリエチレンシートを敷き、その上に合板を敷き並べるなどにより破損防止を目的とした養生を行う。

10.1.5 清 掃

石材の清掃は。石種や仕上げによって留意点が若干異なるが、原則は「標仕」に示すとおりである。

1)花崗岩・砂岩等の粗面仕上げ
原則として水、場合によっては石けん水、合成洗剤等でナイロンブラシを用いて洗い、塩酸類に使用は極力避ける。セメント等の汚れの場合は、事前に十分含水させ、希釈した塩酸で洗う。この場合、酸洗い後も十分水洗いを行う。

2)花崗岩・大理石等の磨き仕上げ
日常の軽度な汚れは清浄な布でからぶきする。付着した汚れは、水洗い又は濡れた布でふき取り、乾いた布で水分を除去して乾燥を待ち、再度からぶきする。目地回りに付着した汚れは目地材を損傷させないように、ブラシで取り除く。水洗いで除去できない汚れは中性合成洗剤等を溶かしたぬるま湯を用いて洗い。乾いた布で水分を除去して乾燥を待ち、再度からぶきする。

3)テラゾの磨き仕上げ
種石部分よりセメント部分が汚染されやすい。施工中のセメントモルタル等による汚染は、その都度速やかに清水を注ぎ、ナイロンブラシ等を用いて洗い落とす。特にテラゾは水洗いによってつやが消えやすいので、汚染しないことと乾燥した布での清掃が前提である。

4)床及び階段
石材の清掃は原則として水洗いまでであるが、維持管理のために、石工事でワックス掛けを行う場合もあるので、「標仕」ではワックス掛けの要否は特記によるとしている。ワックス掛けが特記された場合には、ワックスは仕上材を汚染しないものとし、ワックス掛けを石材の施工後すぐに行うと下地モルタルの水分により汚染が生じる場合があるので、その時期にも注意する。

11章 タイル工事 1節一般事項

11章 タイル工事

01節一般事項

11.1.1 適用範囲

この章は、通常の建築の内壁、外壁及び床の表面に、仕上材として陶磁器質タイルをセメントモルタル又は接着剤を用いて手張りで施工する陶磁器質タイル張り工事、コンクリートの型枠にタイルを仮付けし、建築現場でコンクリートを打ち込む陶磁器質タイル型枠先付け工事に適用する。

11.1. 2 基本要求品質

(a) タイル工事に使用する材料としては、仕上げ材としてのタイルと張付け用材料が主なものである。このうちタイルについては、一般的な品質はJISによることにしている。また、タイルの寸法については、JISによって標準的なものが定められているが、実際の工事に当たっては、タイル割りによって若干タイルの寸法を調整することがある。この場合にあっては、指定寸法に対する許容寸法を定めるときに該当するJISの規定を適用する。タイル製品については、(-社) 公共建築協会の「建築材料・設備機材等品質性能評価事業」により評価がなされており、この結果を活用するとよい。

タイル以外の材料にあっては、指定されたJISに適合することの証明を材料製造所から提出させる。JISの指定されていない材料にあっては、設計図書の指定材料であることの確認のほか、材料製造所から実績を証明する資料を提出させることによって確認するとよい。

(b) タイル工事の仕上り面は、タイルと目地によって構成され、タイルの寸法や施工方法等により異なるものとなっている。

「標仕」11.1.2 (b)でいう「所定の形状及び寸法を有する」とは、材料としてのタイルの形状や寸法でなく、タイル面の仕上り状態として、タイル寸法のばらつきによる目地の通りの精度をどのように計測し、判断するかを提案させ、実施させることと考えればよい。

(c) タイル工事の完成した状態としては、下地であるコンクリート躯体とモルタル層及びタイルが一体となっていることが最も望ましいものであるが、適切な施工方法で施工した場合であっても、「標仕」11.1.5(b)に定める打診による確認を行うと、タイル面に浮きを発見することがある。「標仕」11.1.2(c)でいう「有害な浮き」とは、下地モルタルがタイル数枚分浮いているものと考えればよい。この場合の対応としては、浮きの認められるタイル部分の目地にカッターを入れタイルを撤去し張直しを行うか、浮き部分にエボキシ樹脂等を注入する方法等により、補修を行う必要がある。

これに対して、例えば、タイル1枚の一部分のような部分的な浮きの場合、タイル張付け後どの程度の時間が経過したかによるが、これが直接はく落につながることは少なく、無理に補修しようとすれば、タイル張り撤去に伴う振動や注入時の圧力により、周囲の健全部分に対してはく離を誘発するおそれがある。このような場合は、施工後相当時間経過したのちに状況を再度確認し、必要な処置を施すなど適切な保全を行うことが重要となる。

打診による確認により浮きが認められた場合、その浮きが有害な浮きであるかどうかは、タイルの形状、寸法、施工方法、建物の部位等を勘案し総合的に判断することになるが、「品質計画」においてその限度を定めておくようにする。

11.1.3 伸縮調整目地及びひび割れ誘発目地

(a) タイル仕上げ面には、乾燥及び湿潤、日射等による温度変化.地震等の外力により、ひずみが生じる。このひずみによる力が各材料の層間の接着強度を上回るとはく離が生じるので、タイル張り面の適切な位置に伸縮調整目地を設けることで、タイル面のはく離の拡大を低減する必要がある。

また、躯体及び下地モルタルにひび割れが生じると、タイル面にもひび割れが生じ、タイルの接着性能にも悪影響を及ぼすことがあるため、これを防止するためにも躯体にひび割れ誘発目地を設ける必要がある。

このため、「標仕」6.8.2及び「標仕」11.1.3では、下地のひび割れ誘発目地、タイル型枠先付けのひび割れ誘発目地及びタイル面の伸縮調整目地の規定を設けている。「標仕」11.1.3(a)の「なお書き」は、ひび割れ謗発目地、打継ぎ目地及び構造スリットの位置に伸縮調整目地が設けられていなかったことが原因で、タイルにはく離が生じ落下事故が起こったことにより追加されたものである。したがって、「標仕」より上位の設計図書で伸縮調整目地設置の指示がない場合(「特記がない場合」)においても、ひび割れ誘発目地の位置には、必ず伸縮調整目地を設けなくてはならないということを述べている。

一方、ひび割れ誘発目地がない場合の伸縮調整目地については、効果があるという考え方と意味がないという考え方の両論があるが、一般的には前者の考え方で設計される場合が多い。したがって、伸縮調整目地の位置には、ひび割れ誘発目地がない場合もある。

なお、ひび割れ誘発目地及び伸縮調整目地の位置は,タイルの割付けを考慮して設計される。

(b) 「標仕」では、ひび割れ誘発目地及び伸縮調整目地の位置は、特記によることとしている。特記のない場合の標準的なひび割れ誘発目地(伸縮調整目地とも)の位置を図11.1.1及び2に示す。


図11.1.1 標準的なひび割れ誘発目地(伸縮調整目地とも)の位置
(外部側に柱形がある場合)

図11.1.2 標準的なひび割れ誘発目地(伸縮濶整目地とも)の位置

    (外部側に柱形がない場合)(その1)


図11.1.2 標準的なひび割れ誘発目地(伸縮調整目地とも)の位置
    (外部側に柱形がない場合)(その2)

外部側に柱形のない場合には、特記により図11.1.3に示すような位置にひび割れ誘発目地(伸縮調整目地とも)が設けられることがある。これは柱心からある程度離れてひび割れ誘発目地を設けると、斜めひび割れの防止に有効であるという考え方があるためである。


図11.1.3 特記によるひび割れ誘発目地(伸縮調整目地とも)の位置の例

(c) 屋内のタイル張りにおいては、入隅部では躯体及び下地モルタルの動きにより、また、建具等の他部材との取合い部では、タイルと他部材との挙動が異なるため.タイルに大きな力が作用する。このため、これらの部分には伸縮調整目地を設ける。

(d) ひび割れ誘発目地及び伸縮調整目地の詳細例を図11.1.4〜6に示す。


図11.1.4 陶磁器質タイル張りのひび割れ誘発目地及び伸縮調整目地の例



図11.1.5 陶磁器質タイル型枠先付けのひび割れ誘発目地及び伸縮調整目地の例


       図11.1.6 垂直伸縮調整目地の例

(e)下地材料が異なる場合には、挙動が異なるため伸縮調整目地を設け、ひび割れの発生を防ぐ。意匠上、不適当な位置ならば設計担当者と打ち合わせる。

11.1.4 あと張り工法施工前の確認

(a) モルタル塗り面の下地コンクリートからの浮きの原因には、次のようなものがあり、(1)〜(3)の例が多い。

(1) 下地表層の強度不足による表層破壊(硬化不良、レイタンス等)
(2) 下地面の清掃の不足による接着不良
(3) 下地面の水湿しの不良によるモルタルの硬化不良
(4) 施工時の養生不足による硬化不良(直射日光等による急述な乾燥、寒冷期の保温加熱等の不良)
(5) モルタルの塗厚の過大による収縮

(6) 長期にわたる下地の変形(躯体膨張、収縮、ひび割れ)

(b) モルタルの浮きの検査は、テストハンマー、木づちの類で塗り面をたたき、打撃音によって判断する。一般に正常音(高く、硬い音)であれば浮きがなく、異常音(響くような大きな音)であれば浮きがある。

(c) モルタルの浮きの補修方法には次のようなものがある。

(1) 一般には、浮いている部分をはつり取ってモルタルを塗り直す。はつり方によってはかえって浮きが進むおそれがあるので、カッターで浮いている箇所の周囲を切断し、絶縁してからはつる。

はつったのちは、ワイヤブラシ等で十分に清掃し、水湿しを行ってセメントペーストを塗り、次の工程にかかる。

(2) 補修方法には、(1)のほかアンカーピンニングエポキシ樹脂注入工法、アンカーピンニングポリマーセメントスラリー注入工法等があるが、これらは主として改修工事に採用される場合が多い。特にエポキシ樹脂は、湿潤状態の箇所では接着不良を起こすので、湿潤用のものを使用する。

11.1.5 施工後の確認及び試験



(a) 外観の確認
タイル張り面は、目を近づけて見るだけではなく、離れたところから施工面全体を眺めて、色調・仕上り状態・欠点の有無等を判断することが重要である。限度見本がある場合は、ばらつきがこの限度見本の範囲内であることを確認する。

タイル張り面は、目地の通りが基準となって不陸等がよく目立つ。外観を見て見苦しい段差・目違いがあってはならない。また、目地の深さと目地幅の不ぞろい及び目地切れは好ましいことではない。目地深さが深い場合、将来の故障につながりやすい。また、目地材の水密性を確保するためにも、目地切れがないことを確認する。

(b) 打診による確認

(1) タイルの施工面については、不陸・目違い、ひび割れ等の目視確認を行うとともに、「標仕」11.1.5 (b)により、屋外、屋内の吹抜け部分等のタイル張りは、全面にわたり、打診による確認を行う。打診は張付けモルタル硬化後で、かつ、足場の残っている期間に行うのがよい。

(2) 打診は、図11.1.7に示すような打診用ハンマーを用いて行う。


    鋼球型テストハンマー
   図11.1.7 打診用ハンマー



(3) 打診の結果、浮きやひび割れが発見され、それが有害と判定される場合は、国土交通省大臣官房官庁営繕部「公共建築改修工事標準仕様書(建築工事編)」により適正な方法で処理する。有害か否かの判定が困難な場合は、定期的に状態を観察して経時変化を確認し、危険度を勘案して判断するのがよい。

(4) 有機系接着剤を用いたタイル張りは、くし目ごてで施工することからタイルと接着剤とが隙間なく密着しているわけでなく、施工不良でなくてもタイルについて1枚の中で部分的に浮き音がすることがある。その場合は、浮き音がするタイルについて打診による確認を行い、 タイル1枚の中での浮き音が発生する割合を考慮して合否を判定する。判定が困難な場合は、タイルをはがして、接着状態を確認するとよい。

(c) 接着力試験

(1) 外装タイル張とり及び屋内の吹抜け部分等の環境条件の厳しい部位やはく落による危険度が高い部位についての接着力試験は、原則として、監督職員が立ち会う。ただし、通常の腰高と天井高の内壁や床のタイル張りのように、はく落による危険が少ない部位や、建物周囲こ植込等が設けられ、人が壁面等に近づけないような場合等安全上の配慮がなされている場合は、接着力試験を省略することができる。

(2) 試験体
(i) 試験の時期は、施工後2週間以上経過してから実施するのが一般的であるが、セメントモルタル張りの場合、夏期では1週間程度で強度が出るので「標仕」では強度が出たと思われるときとしている。ただし、試験を行うまでは足場を外せないので、他工事との工程の調整に注意する必要がある。
試験体は、タイルの周辺をカッターでコンクリート面まで切断したものとする。これはタイルのはく落がタイルだけではなく下地のモルタルからはく落することが多いので、この部分まで試験するためである。
なお、アタッチメントの大きさは、図11.1.8のようにタイルの大きさを標準とする。アタッチメントに合わせてタイルを切断すると誤差が大きくなるおそれがあるため注意が必要である。

ただし、二丁掛けタイル等小ロタイルより大きなタイルの場合は力のかかり方が局部に集中し、正しい結果が得られないことがあるので、小ロタイル程度の大きさに切断する。

(ii) 試験体の個数は「標仕」11.1.5(c)(ii)により3個以上、かつ、100 m2ごと及びその端数につき1個以上として、壁面全体の代表となるよう無作為に選ぶ。

(3) 試験機は、建研式引張試験機(図11.1.9)のほか、日本建築仕上学会認定の油圧式簡易引張試験器(図11.1.10)が開発されており、後者の方が軽量であるためアタッチメントや試験機の質量によって破断することが少なく、低強度まで測定が可能であり、普及している。


    図11.1.8 接着力試験の状況




    図11.1.9 建研式引張試験機




    図11.1.10 油圧式簡易り張試験器
    (日本建築仕上学会認定)



(4) セメントモルタル張りの場合の試験結果の判定については、引張接着強度のすべての測定結果が 0.4N/mm2以上の場合を合格とする。この引張接着試験は、施工品質を確認して、施工不良を排除することが主たる目的の試験である。昨今のタイル張りのはく離故障は、コンクリート下地と下地モルタルの接着界面が支配的になっている。このことを踏まえて、コンクリート下地の接着界面における破壊率の上限値が50%に設定された。

不合格が生じた場合には、該当するタイル施工部分の全面に対して、再び(2)(ii)に進じて試験を行う。不良部分については目地部を切断して、再施工しなければならない。

(5) 接着剤張りの場合には、接着剤層の破壊状態に基づいて合否を判定し、引張接着強度は参考値とする。一方、下地モルタル及びコンクリートに起因する破壊状態が主である場合には、セメントモルタル張りと同様に引張接着強度と破断状態で合否を判定する。

破壊モードの分類を図11.1.11に示す。タイルと接着剤の間の未接着は、くし目の谷部やタイル裏あし部に接着剤が充填されていない場合に生じる状態であり、接着剤とタイルの界面破壊と同一と判断する。

なお、接着剤の塗残し部分等の接着剤が塗付されていない部分も界面破壊と判断する。


図11.1.11 引張接着試験における破壊モード(JASS 19より)

合否判定のフロー図を図11.1.12に示す。凝媒破壊モードが T + A ≧ 50%(タイルの凝集破壊率と接着剤の凝集破壊率の合計が50%以上の場合)を合格とする。破壊モードがAT + MA> 50%(接着剤とタイルの界面破壊率及び下地モルタルと接着剤の界面破壊率の合対が50%を超える)ならば接着剤の界面破壊が主であり不合格とする。この条件に当てはまらない場合としては、下地の破壊が混在する場合がある。破壊モードがT + A< 50%、かつ、AT + MA<50%、かつ、M + CM + C ≦ 25%(下地モルタルの凝集破壊率、下地モルタルとコンクリートの界面破壊率及びコンクリートの凝集破壊率の合計が25%以下であれば、接着剤及びタイルの凝集破壊( T + A )が主と考えられるため、合格とする。破壊モードが T + A < 50%、かつ、AT+ MA < 50%、かつ、M + CM + C > 25%(下地モルタルの凝集破壊率、下地モルタルとコンクリートの界面破壊率及びコンクリートの凝集破壊率の合計が25%を超える)であるなら、下地の破壊比率が高いためセメントモルタル張りと同様に、下地モルタルとコンクリートの界面破壊が50%以下、かつ、引張接着強度が 0.4N/mm2以上の場合を合格とする。


図11.1.12 合否判定フロー(JASS 19より)

(d) 検査及び接着力試験の記録は保存して、維持保全時の判断資料として役立てるとよい。

12章 木工事 1節 一般事項

第12章 木工事

01節 一般事項

12.1.1 適用範囲

(a) この章は、鉄筋コンクリート造鉄骨造、組積造等における内部仕上げの下地及び造作類を対象としており、構造主体をすべて木造とした工事は対象としていない。

近年、鉄筋コンクリート造等の事務庁舎には、ほとんど施工例がなくなったため、平成22年版「標仕」から「3節小屋組」及び「4節屋根野地、軒回りその他」が 削除されたが、増築工事等で置屋根等が採用される場合もあることから、8節及び9節に、19年版「標仕」の仕様及びその解説を掲載している。

なお、国土交通省大臣官房宜庁営繕部が制定している「公共建築木造工事標準仕様書」(平成25年版)は、構造主体を木造とした建物を対象としており、軸組構法工事等で小屋組等が規定されているので参考にされたい。

(b) 小屋組工事の作業の流れを図12.1.1に、内部工事の作業の流れを図 12.1.2に示す。

図 12.1.1 小屋組工事の作業の流れ

図 12.1.2 内部工事の作業の流れ

(c) 施工計画書の記載事項は、おおむね次のとおりである。

なお、赤文字を考慮しながら品質計画を検討する。

① 工程表(施工図完了、材料搬入、着工、完了等の時期)
② 施工業者名及び作業の管理組織
③ 加工機器等(主として仕上げ)
④ 使用する材料の種類、形状、寸法及びその使用箇所
⑤ 加工、組立又は取付けの工法
⑥ 防虫、防腐、防蟻処理
⑦ 養生方法

⑧ 作業のフロー、管理の項目・水準・方法、品質管理体制・管理責任者、品質記録文書の書式とその管理方法等

(d) 施工図(現寸図を含む。)を必要とする箇所は、おおむね次のとおりである。

① 小屋組(垂木を含む)、間仕切軸組(下地材を含む)、天井下地、床組等の構造及び継手、仕口等
② 窓、出入口等の建具回り、壁、天井、床の取合い、納まり等

③ 躯体との取合い(床、柱、壁、梁スラプ下端)

(e) 主要な材料は、あらかじめ見本を提出させ、次のような事項を検討する。
① 製材:規格、樹種、材質、等級、含水率
② 集成材:規格、樹種、形状、寸法、化粧薄板(樹種、厚さ)、仕上り等
③ 単板積層材、合板、構造用パネル、パーティクルボード:規格、材質、等級等
④ 建具枠、敷居、かもい等:加工の状態

⑤ 釘、諸金物:規格、材質、形状、寸法、防錆処置

(f) 平成22年版「標仕」から、製材等フローリング又は再生木質ボードを使用する場合(ただし、製材については、間伐材、林地残材又は小径木を使用する場合を除く。)は、受注者等が合法性を証明する資料を提出することとされている(1.4.2 (c) 参照)。

12.1.2 基本要求品質

(a) 木材については、一般にJASでその品質が定められている。また、含水率は、施工後の狂い、割れ等に大きな影響を与えるため、使用部位に応じて「標仕」表12.2.1のように規定しているので、これに適合する材料を使用することを求めている。含水率の測定方法については、12.2.1(a)(5)を参照されたい。

また、樹種については、原則として、代用樹種を使用することが認められている (12.2.1(b)(2)参照)。更に、当該部材の必要性能(強度.耐久性等)を満たすことが学術的又は技術的に確認されている場合にあっては、監督職員の承諾を受けて「標仕」表12.2.3に示す代用樹種以外の材を用いることができる。

(b) 造作材の形状及び寸法については、設計図書で指示され、施工図等が作成されるので、これに基づき正しく加工されていることを要求している。

また、造作材の仕上り面は、そのまま室内の表面に現れ出来ばえを左右するので、傷や汚れ等が許容される範囲内のものでなければならない。しかし、「仕上り面の状態」に関する品質基準については、多分に個人の主観的な判断となり、定量的・客観的に記載するのが困難な面もあるが、できるだけ具体的に施工計画書の品質計画に記載させ、監督職員と施工者の合意のもとに、公平な品質管理を行わせるようにする。

(c) 木工事における性能に関する要求では、下地材の加工、施工が適切であること、力の伝達が十分に行われるような継手及び仕口であること、並びに床嗚りが生じないこととしている。
これらについては、「標仕」で規定された材料を使用し、定められた継手及び仕口の工法で適切に施工すれば、ここで要求される性能を十分に満足していると考えてよい。このため、品質計画において、施工の具体的な方法や管理記録の残し方を提案させるようにする。

したがって、基本要求品質を満たしていることの確認は、耐力試験等により性能を確認することを求めているものではなく、「標仕」の規定に基づき適切に施工されていることが分かればよい。しかし、「標仕」12.1.2(d)において「床嗚りが生じないこと」が要求されているので、完成時に床鳴りが生じる状態であれば、手直しが必要である。

(d) ホルムアルデヒド放散量について、「標仕」では基本要求品質の事項として概括的規定を設けていない。しかし、個別に、JAS又はJIS等で放散量等の品質基準が規定されている材料については、特記がなければ、F☆☆☆☆「非ホルムアルデヒド系接着剤使用」並びに「非ホルムアルデヒド系接着剤及びホルムアルデヒドを放散しない塗料使用」のものとしている。したがって、市場性、部位、使用環境等を考慮してその他の放散量のものを使用する場合は、設計図書に特記されている内容を十分確認し、要求品質を確保する必要がある。

なお、ホルムアルデヒド放散量に関する工事監理上の注意事項等は、19章10節を参照されたい。

12.1.3 木材の断面寸法
(a) 木材の断面は、のこ減り、かんな削り等により寸法が変わるので、「ひき立て寸法」か「仕上り寸法」かを明らかにしておく必要がある。「標仕」12.1.3に定められている事項を図解すれば 図12.1.3のようになる。

なお、「ひき立て寸法」とは、所定の寸法に製材したままの寸法である。


図12.1.3 ひき立て寸法

(b) 通常、削り代(削り仕上げにより減少する部分)は、板材及び小割り類のような狂いを取る必要のないものは、片面仕上げの場合で1.5mm程度、両面仕上げの場合で3.0mm程度である。また、角材及び平割り類のような狂いを取って用いるものは片面仕上げの場合で 3.0mm程度、両面仕上げの場合で 5.0mm程度である。

12.1.4 表面仕上げ

(a) 「標仕」表12.1.1は、木材の仕上げの程度の結果のみについて定めており、加工途中の工程は問題にしていない。
例えば、A種は超自動機械かんなで最終仕上げを行った程度の面という意味であり、手かんなで、同様の仕上げとしても差し支えない。

仕上げ機械について一例を示す(図12.1.4参照)。


図 12.1.4 仕上げ機械の例

(b) 表面の仕上げの程度は文章では表しにくいが、「標仕」表12.1.1に定められている仕上げの程度を強いて表せば表12.1.1のようになる。

表12.1.1 表面の仕上げの程度


12.1.5 継手及び仕口

(a) 木構造では継手及び仕口が弱点になりやすいため、継手が平面的にも立面的にも同一箇所に集中することは、可能な限り避けるべきである。やむを得ず集中してしまう場合は必要な補強を行う。一方、仕口は集中することが多いが、他の工法、部材の取合い、配置等によって集中を避けることができる場合は、これを避けるべきである。

なお、継手の位置を分散することを「乱」に配置するといい、交互に配置することを「千鳥」に配置するという。

(b) 構造材では、原則として、あまり短い材料を使うことは避けるべきである。「標仕」12.1.5(b)では、継伸ばしの都合上、やむを得ず短材を使用する時は、土台で布基礎のある場合でも1m程度を限度とすると定められている。しかし、その他の部分でも同様であるが、応力伝達に支障がないように補強している場合を除き、なるべく2m程度を限度とすることが望ましい。

(c) 合板、ボード類の壁付き材は乾燥収縮によって反り、隙間等が発生しないように小穴じゃくりをつける。

(d) 継手及び仕口が、「標仕」等の設計図書に定められていない場合は、一般的に用いられている工法としてよい。しかし、継手及び仕口は重要なものであるから、「標仕」12.1.5(d)では、あまり簡略な工法になるのを避けるようにするため、適切な工法を定め、監督職員に報告するように定めている。

12.1.6 養 生

工事中は、あとから行われる作業により仕上り部分が汚されたり、傷つけられたりしやすい。特に左官、塗装を行う箇所、通路になりやすい箇所は養生の必要がある。
養生方法には、ハトロン紙やピニル加工紙の張付け、合板やハードボードの取付け等稲々な方法があるが、適宜選んで養生する。また、和室の木材削り面には、との粉塗り等の養生をすることはもちろん、木材仕上り面や天井板等には、素手で触れないように十分注意する。

14章 金属工事 1節 一般事項

14章 金属工事

1節 一般事項

14.1.1 適用範囲

(a) 金属工事で取り扱う材料・工法は、非常に広範なものであり、一般的な基準は定めにくい。したがって、この章では表面処理、溶接、ろう付けその他について、一般的な標準となる事項を挙げている。

(b) 「標仕」14章では、主として工場で製品化されたものを現場で取り付けることを想定しているので、「標仕」の2節及び3節は、工場製作に対する規定と考えてよい。

(c) 工場地帯、海岸等の金属の腐食の激しい場所にタラップ、丸環等を設ける場合は、人身事故を防ぐために耐食性及び強度の優れたステンレス等を用いることが望ましい。また、丸環については、誤用を避けるため、耐力限度等の使用上の注意事項を明示するとよい。

14.1.2 基本要求品質

(a) 金属工事に使用する材料としては、一般に素材としてのJISが定められているものから、軽量鉄骨下地材のように製品としてのJISが定められているものまで多種多様である。このうち製品としてのJISが定められたものは、一般的な材料と同様に扱えばよい。素材としてのJISが定められた材料を加工して使用する場合にあっては、素材製造工場から製品加工工程を経て.工事現場に搬入されるまでの流れを管理することによって、所定の品質であることを証明できるようにするとよい。

金属工事の表面処理では、素材の規格でなく加工技術の規格としてアルミニウムの表面処理や鋼材の亜鉛めっき等のJISが定められている。これらの指定がされた材料にあっては、表面処理を行った材料が所定の品質であることが要求される。具体的には、表面処理後の材料に対して試験を行い確認することが考えられるが、表面処理工場の実績等を勘案して工場の品質管理記録によって、個々の試験に代えることも考えられる。

なお、表面処理のJISのうち、アルミニウムの陽極酸化皮膜、陽極酸化塗膜複合皮膜及び溶融亜鉛めっきにあっては、「加工技術」に指定されているため、JISの認証加工業者の工場で加工された材料にあっては、改めて材料試験を行う必要はない。

(b) 金属工事の製品は、一般に工場において加工され現場で取り付けられるため、現場で造込みがされる建築工事種目と比べて寸法精度は良いが、設計図書に基づき加工形状や加工寸法を定めるに当たっては、地震時の挙動や日射による熱伸縮の影響等に注意し、下地やその他の材料との取合いを含め、全体の仕上りのバランスを考慮して適切に行わなければならない。

また、金属工事のうち手すりやタラップ等は、使用安全性に直接影響を及ぼすため、堅固に取り付けられている必要がある。製品の取付けに当たっては、事前の取付け方法の検討だけでなく、施工途中の取付け状態の確認等により、完成後の使用安全性を確保できるようにする。

(c) 製品仕上り状態としては、有害な傷や見え掛り部の使用上問題となる傷、汚れ、ねじれ、反り、へこみ等について、あらかじめ限度を定めておき、この限度内に収まっていることと考えればよい。

14.1.3 工 法

(a) 受材の取付け

製品や部材を下地のコンクリート等に金属系アンカーボルト等を用いて留め付ける工法には、「先付け工法」(躯体の施工時にあらかじめアンカーボルト等を設置してコンクリートを打ち込む方法)と「あと施工アンカー工法」(硬化後のコンクリートを穿孔して、この孔にアンカーボルトを固着させる方法)とがある。

(i) 先付け工法

①「標仕」14.1.3(a)では、製品等の受材は、原則として、構造体に損傷を与えるおそれの少ない先付け工法で取り付けることとし、やむを得ない場合にあと施工アンカー工法の類とするとしている。

② 先付け工法に使用するアンカーボルト等には、頭付きアンカーボルト、鉄筋アンカーボルト、基礎ボルト、インサート類等がある。

③ コンクリート打込みに際しては、あらかじめアンカーの位置や方向等の精度を確保するように注意する。

(ii) あと施工アンカー工法

① あと施工アンカーは、次の金属系アンカーと接着系アンカーとに大別される。

1) 金属系アンカー

躯体コンクリート面にドリル等で所定の孔をあけて金属拡張アンカーを挿入し、打撃又は回転締付けにより下部を機械的に拡張させてコンクリートに固着させる方式であり、「おねじ形」(本体とボルトが一体のもの)と「めねじ形」(本体とボルトが分離しているもの)があり、種類により工法及び耐力特性が著しく異なるので注意が必要である。

その形状の例を図14.1.1に、施工の例を図14.1.2に示す。




図14.1.1 金属系アンカーの形状の例




図14.1.2 金属系アンカーの施工の例

2) 接着系アンカー

躯体コンクリート面にドリル等で所定の孔をあけ、その内に接着剤を注入してアンカーボルトを埋め込む方法(注入型)と、孔内に樹脂及び硬化促進剤・骨材等を充填したガラス管のカプセルを挿入し、アンカーボルトをその上からハンマードリル等の回転打撃によって打ち込むことにより、接着剤の主成分(主剤)、硬化剤、骨材、粉砕されたガラス管等が混合されて硬化し、接着力によって固定される方法(カプセル型)がある。

接着系アンカーの留意事項等は、次のようなものである。

・接着材料には、ポリエステル系、エポキシアクリレート系(ビニルエステル系とも呼ぶ。)、ビニルウレタン系.エポキシ系樹脂等の有機系とセメント類の無機系とがある。

・金属拡張アンカーに比べ、一般に埋込み深さが確保されているので、引張耐力が大きい。

・耐熱性、耐火性又は耐薬品性が要求される部位に使用する場合には十分注意する。

・ 耐力の経年変化の有無については、製造所等のデータ等により十分検討する。

接着系アンカーの形状の例を図14.1.3に、その施工の例を図14.1.4に示す。


図14.1.3 接着系アンカーの形状の例




図14.1.4 接着系アンカーの施工の例

② 施工方法等

1) あと施工アンカー工法の開発・普及が進んできたことや必要な位置に正確に設置できることなどにより、近年、製品や内外装材の取付けのみでなく、重量物や既存建築物等における耐震補強部材の取付け等にも広く使用されるようになってきた。

「標仕」14.1.3(b)では、「あと施工アンカーの類とする場合は、十分耐カのあるものとする。」と規定している。通常、引抜き荷重の1/3 程度が設計用引張強度とされているが、躯体コンクリートの強度や施工品質等も踏まえて検討する必要がある。

2) あと施工アンカーの種類、耐力、断面寸法、間隔等の検討に当たっては、荷重条件等を整理し、設計用引張強度以下となるようにする。

なお、耐力は、コンクリート等の下地の状態、へりあき寸法、アンカーピッチ(間隔)、埋込み深さ等も重要な要素であり、適用部位や用途により異なるが、一般に、へりあき及び間隔は埋込み深さの2倍以上としている。また、コンクリートブロック等に設置する場合は、所要の耐力が期待できないこともあるので注意する。

3) アンカーに曲げが加わる場合や繰返し荷重や長時間にわたり振動を受ける場合等は、耐力が著しく低下することがあるので、必要に応じて設計担当者と打ち合わせて検討する。

4) あと施工アンカー工法とする場合は、防水層の貫通、埋込み配管等への損傷を与えないよう事前に対策を講ずる必要がある。

5) 「標仕」では、構造耐力又は安全上重要な部分に使用する場合には、特記により引抜き耐力の確認試験を行うこととしている。

試験箇所数は、1ロット当たり3本以上とする。

なお、確認試験を行うと特記された場合でも、構造耐力及び安全上から軽易と見なせるロットでは、試験を省略できるとしている。したがって、監督職員は、あと施工アンカーの取付け状況等を考慮して、安全性に問題がなければ試験を省略させてもよい。

6) 現場において引抜き耐力の確認試験を行い合格したものは、そのまま工事で採用されるため、試験荷重は設計用引張強度までとし、破壊に至るまでの加力は行わないこととしている。

7) 常時、引張力が作用する部位(例えば見上げ面等に施工する場合)において、引抜き方向にあと施工アンカーを適用することは避ける。ただし、引抜き方向に適用しなければならない場合は、フェールセーフを含めて安全性を十分に検討する。

8) 施工上の主な留意事項

あと施工アンカーの耐力は、躯体コンクリートの強度や施工品質に大きく左右されるため、次の事項に留意し、確実な施工管理を行わせる必要がある。

・ 所定のドリル径の選定及び穿孔深さの確保(ドリルにマーキングを施すなど)。なお、モルタル等仕上材の厚さは,有効埋込み深さに含めない。

・穿孔内の清掃、異物の除去を確実に行う。

・躯体品質により、豆板等を有する場合は、その部位を避けて施工する。

・施工完了後全数について、目視による打込み代の確認、打撃音(手ごたえ)、締付けトルクによる確認等のほか、製造所等の指定する確認事項等を行う。

・接着系アンカーの場合は、施工中、接着材料の流動性、ボルトのマーキング、かくはん状態、接着材料の充填状態、ボルトの埋設状態等について確認する。

また、施工完了後自主検査を行う。自主検査項目は、目視、接触及び打音検査とする。

・あと施工アンカーの品質・性能を確保するためには、施工する技術者の技量等が重要である。これを維持・向上させるための一例として、(-社)日本建築あと施工アンカー協会では、平成8年から「あと施工アンカー技術者資格認定試験」を実施している。

(iii) 発射打込みびょう

「標仕」以外の工法として、発射打込みびょうがある。この工法はコンクリートや鋼材等に適応するびょう打ち機を用いて、空包(びょう打ち機用空包)の火薬の燃焼ガスにより打ち込むもので、びょう打ち機は「銃砲刀剣類所持等取締法」の適用を受け、空包は「火薬類取締法」による規制を受けており、所持及び使用に当たっては法令等に定められた手続きが必要である。

しかし、最近では、これら法令等に抵触しないガス式のびょう打ち機も使用されている。

1) びょう打ち機はその機構により、「高速式」(火薬のガスを直接びょうに作用させるもの)と「低速式」(銃口内にピストン等の中間機構を有するもので、下地に貫入する際の速度が比較的遅いもの)とがあるが、一般に建築の現場では「低速式」が用いられている。また、ガス式のびょう打ち機の機構も「低速式」である(図14.1.5参照)。


図14.1.5 びょう打ち機の機構

2) びょう打ち機の空包は、びょう打ち機の製造所が指定するものとする。

また、びょう打ち機には、各種防止装置や安全装置等が設けられているが、取扱いには注意する。

なお、空包の強さにより、弱・中・強等に分けられ、色で識別されている。

3) コンクリートに対する適正な貫入深さは、びょう軸径 27mm ±5mmで、それ以上深く貫入させてもびょうの固着力は大きくならない。

4) 施工上の主な留意事項

・下地の状況を確認する。特に材質と厚さに注意する。
・びょうが下地を貫通するおそれがある場合には、使用しない。
・改修工事等で既存のコンクリート、間仕切、スラブ等に施工する場合は下地の状態及び背後の状況を確認し、十分に安全性を確保する。
・コンクリートに打ち込む場合、端部の端空きは70mm以上、打込み間隔は80mm以上、母材厚100mm以上が原則とされている。
なお、同じ箇所に2度打ちしてはならない。
・取付け物ごとに群(複数本)による留付けを原則としている。

・びょう打ち機の取扱いについては、(公社) 全国火薬類保安協会「建設用びょう打ち銃、同空包の安全な取扱い」に、その要領が示されているので参考にするとよい。

(b) 金属の腐食と接触腐食防止方法

(1) 金属の腐食を大別すると次のようになる。

腐 食

湿食:接する環境に液体がある場合の腐食であり、200℃以下で起こる腐食はこれに属する。塩、亜硫酸ガス等は腐食を促進する。

乾食:接する環境に液体がなくても生じる腐食で、200℃以上でなければ生じない。

(2) 通常の腐食は、電解質の水溶液を電解液とする局部電池構成により電気分解を起こし、陽極側の金属が消耗する湿食である。

局部電池構成の原因は種々あるが、主なものは次のとおりである。

(i) 金属面の組成、組織その他の不均一性

(ii) 異種金属の接触(接触腐食という。)。異種金属には電極電位の相異があり、電位の差が大きければ腐食の進み方は早くなる。電極電位については表14.1.1に示す。

(iii) 水に溶解する酸素濃度の差。水面付近は、腐食が発生しやすい(通気差腐食 という。)がこれは酸素濃度の差が影響している。同様に、隙間あるいは深い傷等があると、隙間の底との濃度差により腐食が進行する(隙間腐食という。)。

表14.1.1 海水中における金属の電極電位(飽和廿しょう基準)



(3) 金属の接触腐食の防止のための処置

(i) 電極電位の差の小さい材料を選んで用いること。電極電位は環境条件等により変化するが表14.1.1を参考にするとよい。

(ii) 材料と材料の間に絶縁材を挿入する。
① 軟鋼とアルミニウムの場合
1) 軟鋼を塗装等により絶縁する。

2) ポリサルファイド系のシーリング材を接合部にこて塗りすれば非常に効果がある。

② ステンレスと鋼又は銅合金の場合

塩化ビニル材等の絶縁材で一方を被覆するか、間に挟む、あるいは合わせ目の全周にわたってシーリング材で完全にシールする。

③ アルミニウムと銅の場合
エポキシ系の塗料又はタールエポキシ系の塗料を塗り付ける。

(iii) アルミニウムとモルタルあるいは木材との接触腐食の防止

① モルタルに使用する砂は塩分の少ないもの(NaCl換算で0.04%以下)を使用する。

② 木材は塩分や水分(含水率20%以下)の少ないものを使用する。

(c) 表面処理の下地処理

鋼及び亜鉛めっきの下地処理は、18章2節によるものとし、アルミニウムの下地処理は、14.2.2(b)(5)による。

14.1.4 養生その他

(a) 製品のほとんどの部分が工場で仕上げられているので、現場搬入に先立ち養生する必要がある。
「標仕」14.1.4(a)では、比較的使用頻度の高いポリエチレンフィルム及びはく離ペイントを挙げているが、その他の材料でも金物に適したものならばよい。

はく離ペイントはビニル系のものが多く、仕上げ面に塗り付けることにより薄い被覆で保護するが、不要になれば簡単にはがすことのできる塗料である。

(b) 現場に取り付けた製品には、それぞれに相応した養生が必要であるが、出隅等の損傷のおそれのある部分は、当て板、ダンボール紙等の適切な保護材を取り付けて養生するのがよい。

(c) 養生の必要がなくなったときには養生材は速かに取り除き、汚染等があれば清掃除去する。

(d) 装飾等の目的で、鏡面仕上げ等をしたものは、必要に応じてワックス等でふき上げてつや出しをする。

この場合、材種、仕上げ等によっては損傷を起こすこともあるので、専門業者に任せるのがよい。

(e) 部品類は、破損しないようにダンポール箱等に入れ、紛失するおそれのない場所に保管するのがよい。

14.1.5 金属材料の概要

(a) 一般事項

金属の形状、構成による分類を図14.1.6に示す。


図14.1.6 金属の形状、構成による分類

(b) 鋼

(1) 金属工事に用いられる鉄は、ほとんど炭素鋼であり、炭素鋼は鉄を主とし、炭素の量によって主要な性質が支配される。

含まれる炭素量は、0.04~2.1%であり、その他に少量のけい素(Si)、マンガン(Mn)、りん(P)、硫黄(S)を含んでいる。

(2) 鋼製品については、それぞれ次のJISに規定されている。

形鋼:JIS G 3101(一般構造用圧延錮材)、
   JIS G 3350(7.11.2 (a)参照)
鋼板:JIS G 3101、JIS G 3141(冷間圧延鋼板及び鋼帯)
鋼管:JIS G 3444(一般構造用炭素鋼鋼管)、
   JIS G 3466(一般構造用角形鋼管)
鉄筋:JIS G 3112(5.2.1参照)
溶融亜鉛めっき鋼板:JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)
溶融亜鉛アルミニウム合金めっき鋼板:
   JIS G 3317(溶融亜鉛-5%アルミニウム合金めっき鋼板及び鋼帯)
溶融アルミニウム亜鉛合金めっき鋼板:

   JIS G 3321(溶融55%アルミニウム-亜鉛合金めっき鋼板及び鋼帯)

(c) ステンレス

(1) ステンレスの種類

(i) 鉄(Fe)と11%以上のクロム(Cr)の合金をつくると外気中における耐食性が増すが、更にニッケルが添加されるといっそう耐食性を妍す。このような合金をステンレスという。

(ii) ステンレス製品については、それぞれ次のJISに規定されている。

ステンレス鋼管:JIS G 3446、JIS G 3448、JIS G 3459
ステンレス鋼板・帯:JIS G 3320、JIS G 4304、JIS G 4305
ステンレス条鋼:JIS G 4303、JIS G 4309、JIS G 4317、

        JIS G 4318、JIS G 4320、JIS G 4321

代表的な冷間ステンレス鋼板及びステンレス鋼線材の化学成分等を表14.1.2に示す。

表14.1.2 冷間ステンレス鋼板及びステンレス鋼線材の化学成分等

(iii) 各系の代表例を次に示す。

① SUS 410〈13Cr〉:マルテンサイト系

やや焦味を帯びた感じで、ステンレス鋼としては比較的錆びやすい。加工性はやや良好であるが、溶接性は良くない。磁性があり磁石につく。

② SUS 430〈18Cr〉:フェライト系

建築関係でSUS 304についで使用されるステンレスである。マルテンサイト系よりやや白く、耐酸性が不十分で、大気中でも少しずつ錆びるので、海岸地方での外装には不向きである。溶接性は良いが、溶接部の耐食性が母材より著しく劣る。また、加工性はオーステナイト系より劣り、焼人れしても硬化しない。熱膨張係数が小である。新品ではオーステナイト系と見分けにくいが、磁性があるので磁石につくことで見分けられる。

③ SUS 304〈18Cr-8Ni〉:オーステナイト系

建築関係で最もよく使用されるステンレスである。①及び②より銀白色である。Ni含有のため耐食性、耐熱性に優れている。加工性、溶接性とも良好で、高温時でも強度は大であり、焼入れしても硬化しない。原則として磁性はないが、加工法によっては結品構造が変わる(加工誘起変態を起こし、面心立方格子から体心立方格子に変化する。)場合もある。

④ SUS 316〈18Cr-12Ni-2Mo〉:オーステナイト系

SUS 304とほとんど類似した特性をもつが、組成分としてモリブテンを加えている。海岸地方や工業地帯のように腐食要因の多い環境の建築物の外装や屋根材として、SUS 304より、やや耐食性のあるものとして使用する場合がある。

⑤ SUS 305〈18Cr-12Ni-0.1C〉:オーステナイト系

SUS 304に比べ、加工硬化性が低い。へら絞り、特殊引抜き、冷間圧延に用いられる。

⑥ SUS X M7〈18Cr-9Ni-3Cu〉:オーステナイト系
建築関係で小ねじ等によく使用されるステンレス鋼線材である。

SUS 304に銅(Cu)を添加して冷間加工性の向上を図ったものである。

(2) ステンレスの取扱い上の注意事項
(i) ステンレスは、比較的耐食性の高い金属ではあるが、必ずしも錆びないものではない。したがって、不適当な使い方をすれば、錆びることもあり次の事項には注意する必要がある。

① 炭素鋼と接触させると、初めは炭素鋼が侵されるが、赤錆が発錆するとステンレスも侵される。

② 水のたまるような狭い隙間があると腐食が進む。これは、酸素が十分に行きわたらず、酸化皮膜が形成できないため、腐食しやすくなることによる。

③ 銅合金と接触して腐食が始まると進み方が急速になる。

④ 空気中の亜硫酸ガス、ばい煙の粒子、塩分等によっても腐食する。

(ii) ステンレスの汚れや鋳は、ほとんどの場合、鉄粉、塩分その他の異物の付着に起因するもらい錆である。したがって、鉄粉等が付着しそれが湿気を含んで赤錆状に広がらないうちに除去する。このため、特に錆びやすい環境で使用するステンレスの場合は、材質を考慮するとともにその納まりについても清掃しやすいよう配慮する必要がある。

(d) アルミニウム及びアルミニウム合金

(1) アルミニウム及びアルミニウム合金(以下、この章では「アルミニウム」という。)は、比重が2.7で鉄に比べ約1/3の軽い金属である。

表面は、銀白色で自然生成の酸化皮膜に保護されて美観を保つが、更にその性能を高め意匠性を付加させるために、陽極酸化処理や塗装等の表面処理が行われる。

アルミニウムの種類、化学成分、機械的性質(引張強さ、耐力、伸び等)について、板材はJIS H 4000(アルミニウム及びアルミニウム合金の板及び条)、形材はJIS H 4100(アルミニウム及びアルミニウム合金の押出形材)に定められている。

建築で用いる主なアルミニウムを表14.1.3に示す。

表14.1.3 建築で用いる主なアルミニウム及びアルミニウム合金

(2) アルミニウムは、熱処理、加工硬化により材質の機械的性質を調整(調質)し、使用目的に合わせることができる。JIS H 0001(アルミニウム、マグネシウム及びそれらの合金ー質別記号)では、これによる分類を定めている。

建材においては、板材類ではHタイプ、押出形材ではTタイプが多く使われる。アルミニウムの材質表示として板材ではA 1100 P-H14、押出形材ではA 6063 S-T5が代表的なものである。

ここでAに続く番号は、表14.1.3 の合金種類の呼称、Pは板材、Sは普通級精度の押出形材を示し、H14、T5 はJIS H 0001による細分記号を示しており、H14は加工硬化だけで1/2 硬質にしたもの、T5 は押出し後空冷し、その後人工時効硬化処理を施したものである。

(3) アルミニウムは、比較的耐食性に優れているが、酸、アルカリ及び塩素分の介在によって腐食しやすくなる。このため、アルミニウム建材には各種の表面処理が施される(2節参照)。

(4) アルミニウムは湿潤環境で異種金属と接触すると電気化学的な腐食を生じることがある。乾燥状態では通常の仕様により防止できるが、アルミニウム周囲のモルタルや木材が漏水や結露水等により湿潤状態が持続されると腐食を生じることがある。このとき含有する塩素が多いと腐食は促進する。

(5) アルミニウムは大気中の汚染物質により汚れ、そのまま放置すると外観が損なわれるとともに点食等の腐食を生じることがある。美観を維持し使用するためには定期的なメンテナンスを行うことが必要である。

(6) 製品の仕上り及び劣化状態を診断する場合、有害な傷や見え掛り部の使用上問題となる傷、汚れ、反り、へこみ等についてあらかじめ限度を定めておき、この限度内に収まっていることを考えればよい。これらの限度を定めるに当たり判断基準として建設大臣官房技術調査室監修「外装仕上げの耐久性向上技術」の診断方法を抜枠して次に示す。

外装仕上げの耐久性向上技術

第4編 アルミニウム合金製外装および開口部材

2.2 診断手法

劣化現象ごとの診断と判定は、2.2.1~2.2.5によるものとし、原則として目視による診断とする。診断は同一部位または同一部材について最低3箇所以上行い、劣化の進行程度(デグリー)に基づいて他との相対比較によって劣化度(グレード)を判定する。なお、診断においては診断箇所は、必ず乾燥面とし、できるだけ均ーな明るさのもとで行うものとする。

i) 診断は、非専門家が判断しやすいように原則として「なし」「目立つ」の2段階評価とし、汚れのうちのしみ、きず、腐食のうちの点食、その他の腐食および塗膜劣化については「目立つ」「やや目立つ」および「なし」の3段階評価とし、視力1.0程度の者が目視で5mの距離から認められる程度を「目立つ」とし、1mの距離から認められる程度を「やや目立つ」とする。

ii) 劣化の評価は評価者の知識、目的意識など主観に依存しやすいが、これをなるべく客観的、定量的な評価を行えるようにした。

(e) 銅及び銅合金

(1) 銅は淡赤色であり、亜鉛、すず、アルミニウム等と合金を作ると黄色から金色になり、ニッケルとの合金は白色になる。

(2) 一般に建築で用いられている銅合金には、次のようなものがある。

(i) 丹銅
銅に 5~20%の亜鉛を加えたものを丹銅という。

丹銅は、JIS H 3100(銅及び銅合金の板並びに条)のC 2100 ~ C 2400に定められている。このうち建築用としては C 2200、通称 9:1(くいち)丹銅が用いられる。プロンズ板というのは、ほとんどがこの丹銅板である。

(ii) 黄銅
銅に 30~40%の亜鉛を加えたものを黄銅という。

通常、黄銅には亜鉛の含有量により 7:3黄銅、65:35黄銅、6:4黄銅に区分されている。色は亜鉛が少ないものほど黄色が強い。亜鉛が増すに従って強度は高くなるが、加工性は劣る。用途として建築用では階段の手すり、建具金物、目地棒、内外装材及び建築装飾に用いられる。

なお、銅、丹銅及び黄銅の組成と色調との関係を図14.1.7に示す。


図14.1.7 銅、丹銅及び黄銅の組成と色調

(iii) 青銅
一般には、銅を主としてすずを加えたものを青銅という。

通常は、銅にすず 2~11%と亜鉛及び鉛を加えたもので、給排水金具、建築用金具として用いられている。特殊な建築金物にりん青銅が用いられることもある。

一方、建築金物の業界では、(i) の丹銅、(ii)の黄銅を含めて「プロンズ」ということが多いので注意する必要がある。

(iv) 洋白〈ニッケルシルバー〉

銅にニッケルと亜鉛を加えた合金で、ニッケルの多いものは銀白色、少ないものは黄色を帯ぴた灰色になる。

「洋銀」とは洋白の別名で銀白色である。

(3) 銅合金の仕上げの種類及び方法について表14.1.4に示す。

表14.1.4 銅合金の仕上げ

16章 建具工事 1節 一般事項

16章 建具工事

1節一般事項

16.1.1 適用範囲

(a) 「標仕」では建具を次のように分類し、それぞれの特性等については、節ごとに分けて規定している。建具は、出入口や窓等の機能、アルミニウム製や鋼製等の材料、開きや引違い等の開閉方式、防音や断熱等の性能等に分類できるが、「標仕」では建具を提供する建具製作所の区分に一致する材料により分類している。

平成25年版「標仕」では、JIS A 5558(無可塑ポリ塩化ビニル製建具用形材)で樹脂製建具の形材品質基準が標準化されたこと及び省エネ化促進のため、事務庁令、宿令等の外部建具として、新たに樹脂製建具が規定された。

それぞれの適用範囲は、次の各節による。
  4節 鋼製建具
  7節 木製建具
 14節 ガラス
各節の建具等は、事務庁令等に使用する一般的なもの(建具製作所が、通常製作している建具でカタログ等に仕様が指定されているもの)について規定しており、特別注文の建具は対象としていない。また、木製建具は、木造住宅に使用するものを対象とはせず、事務庁舎等の中で使われるものに限定している。

(b) アルミニウム製建具の場合を例にして、作業の流れを図16.1.1に示す。

なお、基本要求品質を確保するため、品質計画を提案させ、これによってプロセスの管理を行う16.1.2(b)及び(c)を参照されたい。


図16.1.1 アルミニウム製建具工事の作業の流れ

(c) 一般に施工図と施工計画書に記載される事項の例を表16.1.1及び表16.1.2に示す。

表16.1.1 建具の施工図の記載事項
表16.1.2 施工計画書の記載事項

これらは、アルミニウム製建具、鋼製建具等の製作に必要な事項であるが、建具の種別、建物の状況、建設場所の立地条件等によっては、要求される性能が異なる場合がある。

また、一般に行われている施工図作成の過程を図16.1.2に示す。図面の早期理解と事前の意思の疎通が必要である。


図16.1.2 施工図作成の過程

(d) 「標仕」16章で使われる建具の分類や一般的な各部の名称等は、次に示すとおりである。また、建具ごとに異なる詳細な名称は、各節の補足説明を参照されたい。

(1) 建具の寸法、部材名称等を図16.1.3及び図16.1.4に示す。


図16.1.3 出人口戸の寸法




図16.1.4 開口部窓に関する名称

(2) 戸の種類と構造の例を表16.1.3に示す。

表16.1.3 戸の構造

(3) 戸、窓の開閉方式を図16.1.5に示す。


図16.1.5 戸、窓の開閉方式

(4) 戸の開き勝手を図16.1.6に示す。


図16.1. 6 戸の開き勝手

16.1. 2 基本要求品質

(a) 「標仕」には、建具の種類に応じた材料が規定されている。主要材料の索材はJISが指定されており、一般にJISに適合する証明を建具製作所から提出させる。

材料のJISについては、2節以降の材料の項を参照されたい。

補助材料の中には、「標仕」で、具体的な品質を規定していないものがある。一般にそれらは、建具製作所が使用しているものとしてよいが、材質等が確認できる資料又は実績を確認する。

(b) 「標仕」には、建具の形状として使用材料の板厚等を規定している。一般にJISがある材料にあっては、JISの呼び名に対応するものを使用するが、これには許容差が含まれている。ただし、実厚の指定のある防火戸に使用する鋼板では、指定された値以下となる許容差は認められないので注意する。

また、製作所で加工し組み立てて、現場に搬入される建具の製品としての寸法精度は、一般の建築部材と比べて高い。しかし、これを現場に取り付けてはじめて建物の一部となるため、いくら製品としての精度が良くても、取り付けた結果の精度が適切でないと、建具としての性能を満足しないことになる。「所定の形状及び寸法を有する」とはまず,使用する材料の原さ等の確認方法をどのようにするか取り付けたのちの建具としてどの程度の精度を確保するかについてあらかじめ「品質計画」において提案させ,これによってプロセスの管理を行うことと考えればよい。

建具の表面状態は、建具の耐久性や意匠上の観点から重要な管理項目である。

一般に表面処理又は塗装が指定されており、現場に搬入された材料が指定どおりであっても、取り付けたのちの仕上り状態が問題である。したがって「所要の仕上り状態」としては、指定された表面処哩等の確認方法のほか、取付け後の傷、汚れ、反り、へこみ、著しい色むら等の許容限度、これらの限度を超えた場合の処置方法も含めて「品質計画」で提案させるようにする。

(c) 建具は、建物の構成材として16.1.7に示すような種類の性能が要求され、必要な性能が設計図書に特記される。外部に面する建具の性能値としては、耐風圧性、気密性及び水密性が特記されるが、耐風圧性は法令に定められた基準がある。その他の性能は、建物のグレード等に応じて設計担当者が特記する。

建具に求められる性能は、建具の種類や取り付けられる部位ごとに異なるものであり、例えば、シャッターやオーバーヘッドドアでは、気密及び水密性は要求されず、耐風圧性のみが要求される。また、屋内用で、遮音又は気密性が要求される建具では、これらの性能が特記される。

一方、16.1.7に示す性能は、製品としての建具の性能であり、建物の部位としてのものではない。これは、一般に取り付けられた状態での性能は、確認が困難であり、事実上は不可能なことによる。このため、建具工事では、要求される性能をもつ建具製品を建物に取り付けることで、要求される性能が確保できるようにする必要がある。

以上のことから、「所定の性能を有する」とは、建具製品としての性能の確認方法、製品の性能が確保できる取付け方法等について「品質計画」で明らかにし、定められた方法が手順どおり行われたことを、どのように確認し記録していくかを提案させ、実施させることと考えてよい。

一般に、建物の耐震性は構造部材の安全性だけでなく、建具や内装等の非構造部材の安全性も重要な事項であるが、耐風圧性、気密性、水密性等とは異なり、建具の耐震性が具体的に特記されることは少ない。しかし、非構造部材としての耐震性を付与することは重要である。「所要の耐震性能を有する」こととは、窓ガラスの破損に対する安全性の確認等も含めて16.1.7 (a)(6)を参考にして検討を行うことと考えればよい。

なお、大きな層間変位に対応させるには、意匠、構造を含めた設計上の検討が必要となる場合が多いので関係者を含めて打合せを行い、必要に応じて「標仕」1.1.8による協議を行う。

16.1.3 防火戸

a) 防火戸の取扱い

(1) 網入板ガラスや耐熱板ガラスの使用又は設備との関係等重要な事項は、防火区画や防煙区画が分からなければ適切な建具の配置を計画できない。防火区画や防煙区画は、本来設計図に明示されているものであるが、明示のない場合もあるので、計画通知書(確認申請書)に付属する図面の写し等により確認を行う。

(2) 耐熱板ガラスはJIS規格が制定されておらず、「標仕」にも規定されていないが、耐熱板ガラスを使用して大臣認定を取得したものがある。

(3) 常時解放型の防火戸の機構は、一般に表16.1.4のようなものである。

表16.1.4 防火戸の機構

(b) 法令等に関連して、建具を防火戸とする箇所は、おおむね次のとおりである。

① 防火区画
② 延焼のおそれのある部分
③ 防火区画に接する外壁
④ 避難階段
⑤ 変電室
⑥ 発電機室.
⑦ 蓄電池室
⑧ 機械室・ボイラー室
⑨ 書庫
⑩ 防災センター
(c) 防火戸

(1) 防火戸の運用

 防火戸は二つの形態で運用される。

① 国土交通大臣が定めた構造方法による製品(例示仕様)を使用する。

具体的には、平成12年建設省告示第1360号及び同第1369号に基づいて製作された製品を使用し施工する。この場合は、法律で定められた構造で施工するので認定書や認定番号はない。したがって、施工する仕様が規定に適合するか確認する。

② 国土交通大臣の認定を受けたもの(個別認定)を使用する。

建築基準法で構造方法が規定された ①以外のものは、個別に試験を受けて国土交通大臣の認定を取得する必要がある。個別認定品には認定番号と認定書があるので写しを確認する。認定番号は、特定防火設備がEA – □□□□(4桁の数字)、防火設備がEB – □□□□となっている。

(2) ガラス入り特定防火設備として、耐熱板ガラス及び網入板ガラスを一部使用して個別認定を受けているものがある。この防火設備については、(-社)日本サッシ協会から「ガラス入り特定防火設備運用指針/安全設計指針」が発行されているので参考にするとよい。

同様に樹脂製・木製で防火設備や特定防火設備の認定を受けたものも多く使われている。

(3) 遮煙性能を有する防火設備に関しては、建築基地法施行令第112条第9項及び第14項で、たて穴区画(吹抜き部、階段の部分、昇降機の昇降路の部分、ダクトスペースその他これらに類する部分)はその他の部分と遮煙性能を有する防火設備で区画するように義務付けている。

昇降機(EV)の昇降路に関しては昭和56年建設省告示第1111号が平成14年-5月に失効したことから、新しく遮煙性能をもつ防火設備として国土交通大臣認定CAS – □□□□/複合防火設備(準耐火構造壁・床付き)が誕生し、多くの認定品が使われるようになってきている。

しかし、施行令第112条では昇降路と同様に階段室等のたて穴区画にも義務付けていることから、平成16年3月22日の消防法改正では、同区画の防火設備の遮煙性を高める方法として、昇降路で認定され性能が明確な国土交通大臣認定 CAS – 0257等がこれに適合すると推奨しているので参考にするとよい。

(4) 防火戸にがらりを設ける場合は、防火ダンパー付きのものとする必要がある。

(d) 防火戸の安全性

防火シャッター、自動回転ドア等の事故発生に伴う防止措置として、平成17年 12月1日建築基準法施行令第112条第14項第一号ロが施行され、防火区画に取付けの防火戸(特定防火設備又は防火設備)の閉鎖作動時に、周囲の人の生命又は身体の安全確保のため、危害防止措置の対応が義務付けられた。危害防止措置の要求性能は、昭和48年建設省告示第2563号(最終改正 平成17年12月1日国土交通省告示第1392号)に規定されており、概要は次のとおりである。

(i) 閉鎖作動時の運動エネルギー(MV2/2)が 10J以下であること。
ただし、
 M:防火設備の質量(kg)

 V:防火設備の閉鎖作動時の速度(m/s)

(ii) 防火設備の質量が15kg以下であること。ただし、質量が15kgを超える場合は、水平方向に閉鎖するもので閉じ力が150N以下であること、又は周囲の人と接触した場合に 5cm以内に停止すること。

16. 1. 4 見本の製作等

特別注文の建具が特記される場合等では、その製作に先立ち、性能と機能を確認するため見本品が製作されることがある。特記により建具見本品を製作する場合は、見本品の製作期間と性能(水密性、気密性、強度、遮音性等)、機能(開閉等)の確認試験期間を製作工程に見込む必要がある。

16.1.5 取付け調整等

(a) 建具工事の品質管理としては、製作所による社内検査と取付け後の建具の調整により当初の建具の品質が確保されていることを確認する検査がある。

(b) 社内検査

(1) 社内検査の要領は、施工計画書で示されるので、その要領に基づいて検査を行わせ、結果を報告書として提出させるとよい。

(2) 報告書の主な内容は、次のとおりである。

① 建具符号、形式
② 全体の形状、使用材科の材質・板厚等
③ 表面処理の種別及び皮膜又は複合皮膜の種類(「標仕」表14.2.1[表面処理の種別]による)
④ 主要部分の寸法精度(JIS A 4702 (ドアセット)又はJIS A 4706(サッシ)による)
⑤ 漏水防止処置
⑥ 仕上げの状態

⑦ その他必要に応じて開閉の作動状況等

(3) 最近では、建具材料の加工にNC加工機を使用する例が増えてきており、同一形式の建具の場合、寸法精度については抽出検査としてよい。

(c) 「標仕」16.1.5(a)の「取付け調整」は、具体的には次の事項が調整されていることをいう。

(1) 開閉作動が円滑であること。
(2) 施錠、解錠の操作が円滑であること。
(3) 施錠後に大きながたつきがないこと。

(4) 付属金物(はずれ止め、戸当り、ドアクローザー等)の取付け、調整が完了していること。

(d) モルタル、プラスター等が長時間アルミニウム材に付着すると変色することがある。固化する前は、容易に取り除けるので、早期に水洗い等により清掃し除去する必要がある。

16.1.6 その他

(a) 最近の建具では、開閉操作が複雑なものもある。オーバーヘッドドア等では誤操作が事故につながる可能性もあり、適宜、建具製作所より操作方法の表示情報を得て表示するとともに、工事完成時には、「標仕」1.7.3に基づき取扱い説明書を整備する必要がある。

(b) 個人情報保護法施行に伴い、個人情報を預かる公共建物においては開口部の不正侵入防止対策が必要となってきている。また、近年の侵入犯罪の増加に伴い、「住宅の品質確保の促進等に関する法律」に定められた日本住宅性能表示基準に「防犯に関すること(開口部の侵入防止対策)」が追加され.その中で侵入を防止する性能が確かめられた部品として「防犯建物部品」が該当されるものとされた。このような背景から、「防犯建物部品」が特記されることが予想される。

「防犯建物部品」とは、「防犯性能の高い建物部品の開発・普及に関する官民合同会議」が、一定の防犯性能があると評価した建物部品であり、「官民合同会議」が公表する「防犯性能の高い建物部品目録」に掲載されたものである。

部品ごと、に定められた試験方法により合格したものが、5分間の侵入抵抗性能があると認められ、それらには「CPマーク」表示がなされる(図16.1.7参照)。また、公表された「防犯建物部品」(建具関連)は、公表されたガラス、ウィンドウフィルム及び錠を組み込むことにより防犯性能が確保されるということになっている。


図16.1.7 CPマーク

なお、「防犯建物部品」には業界別に次の① から⑦ のものがある。詳細は(公社)全国防犯協会連合会又は各団体のホームページに掲載されているので参考にされたい。

① 窓関係(サッシ全般、雨戸、面格子、窓シャッター):(-社)日本サッシ協会
② ドア関係(ドアA種、ガラスドア、引戸、ガラス引戸):(-社)日本サッシ協会
③ ドア関係(ドアB種):(-社)日本シャッター・ドア協会
④ シャッター関係(重量・軽量シャッター、オーバーヘッドドア、スイッチボックス、窓シャッター):(-社)日本シャッター・ドア協会
⑤ 錠関係(錠、電気錠、シリンダー、サムターン):日本ロック工業会
⑥ ガラス関係:板硝子協会

⑦ ウインドウフィルム:日本ウインドウフィルム工業会

16.1.7 建具の性能等

(a) 建具に共通する主な性能の概要は、次のとおりである。

なお、特別注文の建具であっても、性能確認のための試験には多大な経費を要する場合があるので、試験の実施が特記されていない場合は、試験を強要してはならない。

(1) 耐風圧性
JIS A 4702 (ドアセット)又はJIS A 4706(サッシ)に規定される等級が特記される。
等級を超える風圧力の場合は、性能を確保するための品質基準を含めて風圧力の数値が特記される。

また、高さ60mを超える建物については、(-社)日本建築学会「建築物荷重指針・同解説」6章[風荷重]を用いる場合もある。

なお、平成12年建設省告示第1458号では、「高さ13m以下の建築物」、「高さ 13mを超える建築物の高さ13m以下の部分で高さ13mを超える部分の構造耐カ上の影響を受けない部分及び1階の部分又はこれに類する屋外からの出入口(専ら避難に供するものを除く。)を有する階の部分」の屋外に面する帳壁は適用除外とされている。高さ13m以下の部位に作用する風圧力については、「建築物荷重指針・同解説」に定める計算式によるほか、2節以降に掲げる建具の種類に応じた計算方法(16.2.2(a)、16.3.2(a)、16.11.2(c)、16.13.2(b). 16.14.2(b)参照)によって算定することができる。また、同告示に規定する計算式を高さ13m以下にそのまま適用することも技術的には可能である。

性能の確認は、部材の構造計算又は建具製作所で実施した試験の報告書等により行う。

特記により試験を行う場合は、JIS A 1515(建具の耐風圧性試験方法)による。

(2) 気密性
JIS A 4702又はJIS A 4706に規定される等級又は圧力差10Paに対する単位面積、単位時間当たりの通気量(m3/m2・ h)が特記される。
性能の確認は、建具製作所で実施した類似建具の試験の報告書等により行う。

特記により試験を行う場合は、JIS A 1516(建具の気密性試験方法)による。

(3) 水密性
JIS A 4702又はJIS A 4706に規定される等級が特記される。
なお、等級を超える条件の場合は、JIS A 1517(建具の水密性試験方法)での室内側に漏水を生じない限界の上限圧力差又は平均圧力差が特記される。
性能の確認は、建具製作所で実施した類似建具の試験の報告内等により行う。

特記により試験を行う場合は.JISA1517による。

(4) 遮音性
JIS A 4702又はJIS A 4706に規定される等級が特記される。
性能の確認は、建具製作所で実施した類似建具の試験の報告書等により行う。

特記により試験を行う場合は、JIS A 1416(実験室における建築部材の空気音遮断性能の測定方法)に準ずる。

(5) 断熱性

(i) JIS A 4702若しくはJIS A 4706に規定される等級又はJIS A 2102-1(窓及びドアの熱性能ー熱貫流率の計算ー第1部:一般)及びJIS A 2102-2(窓及びドアの熱性能ー熱貫流率の計算ー第2部:フレームの数値計算方法)に基づく熱貫流率計算(単位面積1m2の温度差1Kに対する通過熱量)の熱貫流率 (W/m2・K)で特記される。

性能の確認はJIS A 2102-1及びJIS A 2102-2に基づく熱貫流率計算又は建具製作所で実施した類似建具の試験の報告書等により行う。

特記により試験を行う場合は、JIS A 4710(建具の断熱性試験方法)による。

(ii) 住宅の窓等の断熱性能表示

住宅の窓等に関して、エネルギーの使用の合理化に関する法律第86条(一般消費者への情報の提供)に基づき「窓等の断熱性能に係る情報提供に関するガイドライン」(住宅の窓を製造し、又は輸入する事業を行う者が当該窓の断熱性に係る品質の一般消費者への情報提供のための表示に関し講ずべき措置に関する指針)(平成19年12月28日経済産業省告示第321号 最終改正平成22年5月24日)が経済産業省より公表されているので参考に示す。

同ガイドラインに基づき「窓」(住宅用の窓におけるガラス組込み完成品)を完成させた建具製作所の場合、個々の商品に対し、出荷段階において表16.1.5の表示区分で「省エネ建材等級ラベル」(図16.1.8参照)を張り付けている。


図16.1.8 省エネ建材等級ラベル

表16.1.5 省エネ建材等級ラベルの表示区分表示区分
(6) 耐震性
建具の耐震性は、一般に建物の層間変位に対して窓ガラスが破損・脱落して人的被害を及ぼさないようにすることである。

建具にはめ込まれた窓ガラスの建物の層間変位に対する安全性は、図16.1.9に示すブーカムの提案式によって求めてよい。

なお、この式はガラスとその周囲の枠との関係を示すものである。

一般に固定窓(FIX)部では、層間変位が直接枠に作用するのでこのまま適用できる。しかし、可動部では、枠と障子との間に隙間があるため、まず枠が変形し障子にぶつかり、はじめて障子が変形する。また、引戸では、更に障子の回転も考慮できる。したがって、障子にはめ込まれたガラスの層間変位に対する安全性は、多くの震災でも証明されているように、固定窓の場合に比べはるかに高い。

また、ドアセットの層間変位に対する安全性は、16.4.2(e)による。

図16.1.9中の① が平常時の状態であり、ガラス小口とサッシのガラス溝との間には、C1~C4の隙問(エッジクリアランス)が設けられている(16.14.3 (a) (2)参照)。建物の層間変位によって、建具の上下枠間に変位が生じ、② から③の状態へと移って行く。③ の状態(建具の上下隙間の変位がδ2)が、窓ガラスの終局的な状態であり、建物の層間変位で建具がこのような状況にならなければ窓ガラスは安全であるといえる。

建物の層間変位は、建物の剛性によって決まるものであり、特記がない場合には、設計担当者に確認する必要がある。

一般に中層建物では、S造はRC造に比べ剛性が比較的小さいため層間変形角 1/150程度が妥当であるが、一般普及品の固定窓(FIX)部においては、サッシの細長比の関係により、ガラスエッジクリアランスが確保できない場合が起こり得るので配慮が必要である。


図16.1.9 窓ガラスの層間変位に対する安全性(ブーカムの提案式)

(b) 建具に関する関連知識

(1)屋上の外開き戸は、風にあおられるおそれがあり、また、内開き戸は雨仕舞が悪いのでなるべく引戸にするのがよい。

なお、やむを得ず外開き戸にする場合は、図16.1.10のように適切な位置に戸当り等を付け、戸の変形を防止するのがよい。戸当りの位置及び大きさは、取っ手(握り玉等)の大きさを考慮する。


図16.1.10 屋上の外開き戸の納まり

(2) 建具の下辺で防水層と取合う部分は、雨仕舞に十分注意する。

なお、屋上、屋根の仕上げ面から建具下端までの寸法は、200mm以上とするのがよい。

(3) 排煙窓

外倒し窓、内倒し窓等がある。機構は、手動式と電動式(手動併用)等があり、煙感知器と連動して自動開放することができる。手動式の開放操作は、ワンタッチで引手及びレバーを引くものと、オペレーターでプッシュボタンを押すものがある。閉鎖操作は、ハンドルを回す。手動開放装置の操作部分は、建築基準法施行令第126条の3に「壁に設ける場合においては床面から80cm以上1.5m以下の高さの位置に、天井から吊り下げて設ける場合においては床面からおおむね1.8mの高さの位置に設け、かつ、見やすい方法でその使用方法を表示すること。」と定められている。電動式の解放操作は、個別、プッシュボタン又は手動ハンドルによることもでき、集中制御にすることが可能である。引違い窓等を排煙設備とする場合は、クレセントの取付け高さに注意する。

(4) 防煙垂れ壁

固定方式と可動方式がある。可動方式には、回転降下方式、垂直降下方式とがあり、その機構は、煙感知器、熱感知器連動及び手動方式がある。

(5) 耐火クロス製防火/防煙スクリーン

性能規定化に伴い、ガラスクロス等を用いた巻取り式の防火設備は、特定防火設備等の国土交通大臣の認定が必要である。

(6) がらり

(i) 給排気のためのがらりの有効開口部(フリーエリア)は、図16.1.11のS又はS’寸法の小さい方に隙間の長さを掛けたものの和である。

(ii) がらりの羽根の形は、図16.1.11の(イ) が一般的である。風当たりの強いところでは雨、雪の吹込みに対する対策のために、(ロ) とするか又は羽根の重なりLを大きくする。また、強風時の雨、雪の吹込み対策として、羽根をたてに設置したたて形がらりも市販されている。

なお、がらりの面積や間口率については、設計担当者に確認しておく必要がある。

(iii) 廊下と部屋の間に設ける場合は、一般に図16.1.11の(ハ) の形にするか又は(イ) の形にして内部を部屋側にして廊下から足元が見えないようにする。(ハ) の形では、d寸法をあまり小さくすると製作誤差で、部屋の光が外に見えるおそれがあるので注意する。

図16.1.11 がらりの羽根

(c) 特別注文の建具に対する対応

本来、「標仕」の適用範囲外であるが、意匠性から特別注文の建具が設計図書に明示されることも多い。しかし、(a) に示したように、特別注文の建具の性能の確認手段は、その多くが新たな実験を伴うこととなる。更に、建具の詳細設計をする費用と期間を要し、大幅なコスト増は避けられない。

したがって、特別注文の建具を指示する場合には、必ずその旨が特記されてなければならない。

(d) 法令及びJIS

(1) 法令(耐力関連)

(i) 建築基準法施行令の関連部分の抜粋を次に示す。

建築基準法施行令

第39条(屋根ふき材等の緊結)

屋根ふき材、内装材、外装材、帳壁その他これらに類する建築物の部分及び広告塔、装飾塔その他建築物の屋外に取り付けるものは、風圧並びに地震その他の震動及び衝撃によって脱落しないようにしなければならない。
2 屋根ふき材、外装材及び屋外に面する帳壁の構造は、構造耐力上安全なものとして国土交通大臣が定めた構造方法を用いるものとしなければならない。

第82条の4(屋根ふき材等の構造計算)

屋根ふき材、外装材及び屋外に面する帳壁については、国土交通大臣が定める基準に従った構造計算によって風圧に対して構造耐力上安全であることを確かめなければならない。(限界耐力計算)

第82条の5(第1項 第一号~第六号 省略)
七 極根ふき材、外装材及び屋外に面する帳壁が第三号二の規定によって計算した建築物の各階に生ずる水平方向の層間変位及び同号ロの規定によって計算した建築物の損傷限界固有周期に応じて建築物の各階に生ずる加速度を考慮して国土交通大臣が定める基準に従った構造計算によって風圧並びに地震その他の震動及び衝撃に対して構造耐力上安全であることを確かめること。

(ii) 建設省告示「屋根ふき材、外装材及び屋外に面する帳壁の構造方法を定める件」の抜粋を次に示す。

屋根ふき材、外装材及び屋外に面する帳壁の構造方法を定める件
(昭和46年1月29日 建設省告示第109号最終改正平成12年5月23日)建築基準法施行令(昭和25年政令第338号)第39条第2項の規定に基づき、屋根ふき材、外装材及び屋外に面する帳壁の構造方法を次のように定める。第1
屋根ふき材は、次に定めるところによらなければならない。(第一号~第三号 省略)第2
外装材は次の各号に定めるところによらなければならない。(第一り及び第二号省略)

第3
地階を除く階数が 3以上である建築物の屋外に面する帳壁は、次に定めるところによらなければならない。

一 帳壁及び支持構造部分は、荷重又は外力により脱落することがないように構造耐力上主要な部分に取り付けること。

ニ プレキャストコンクリート板を使用する板壁は、その上部又は下部の支持構造部分において可動すること。ただし、構造計算又は実験によってプレキャストコンクリート板を使用する帳壁及びその他の支持構造部分に著しい変形が生じないことを確かめた場合にあっては、この限りでない。

三 鉄網モルタル塗の帳壁に使用するラスシート、ワイヤラス又はメタルラスは、日本産業規格(以下「JIS」という。)A5524(ラスシート(角波亜鉛鉄板ラス))-1994、JIS A5504(ワイヤラス)ー1994又はJIS A5505(メタルラス)-1995にそれぞれ適合するか、又はこれらと同等以上の性能を有することとし、かつ、間柱又は胴縁その他の下地材に緊結すること。

四 帳壁としてガラス入りのはめごろし戸(網入ガラス入りのものを除く。)を設ける場合にあっては、硬化性のシーリング材を使用しないこと。ただし、ガラスの落下による危害を防止するための措置が講じられている場合にあっては、この限りでない。

五 高さ31メートルを超える建築物(高さ31メートル以下の部分で高さ31メートルを超える部分の構造耐力上の影響を受けない部分を除く。)の屋外に面する帳壁は、その高さの150分の1の層間変位に対して脱落しないこと。ただし、構造計算によって帳壁が脱落しないことを確かめた場合においては、この限りでない。

(ⅲ) 建設省告示「屋根ふき材及び屋外に面する帳壁の風圧に対する構造耐力上の安全性を確かめるための構造計算の基準を定める件」の抜粋を次に示す。
屋根ふき材及び屋外に面する帳壁の風圧に対する構造耐力上の安全性を確かめるための構造計算の基準を定める件
(平成12年5月31日 建設省告示第1458号最終正平成19年9月27日)建築基準法施行令(昭和25年政令第338号)第82条の4の規定に基づき、屋根ふき材及び屋外に面する帳壁の風圧に対する構造耐力上の安全性を確かめるための構造計算の基準を次のように定める。1 建築基準法施行令(以下「令」という。)第82条の4に規定する屋根ふき材及び屋外に面する帳壁(高さ13メートルを超える建築物(高さ13メートル以下の部分で高さ 13メートルを超える部分の構造耐力上の影響を受けない部分及び1階の部分又はこれに類する屋外からの出入口(専ら避難に供するものを除く。)を有する階の部分を除く。)の帳壁に限る。)の風圧に対する構造耐力上の安全性を確かめるための構造計算の基準は次のとおりとする。

一 次の式によって計算した風圧力に対して安全上支障のないこと。

二 帳壁にガラスを使用する場合には、第一号の規定により計算した風圧力が、当該ガラスの種類、構成、板厚及び見付面積に応じて次の表により計算した許容耐力を超えないことを確かめること。

2 屋根ふき材に対するピーク風力係数は、次の各号に掲げる屋根の形式に応じ、それぞれ当該各号の定めるところにより計算した数値とする。(第一号〜第三号 省略)

3 屋外に面する帳壁に対するピーク風力係数は、第一号に規定するピーク外圧係数から第二号に規定するピーク内圧係数を減じた値とする。(第一号及び第二号 省略)

(iv) 建設省告示「Eの数値を算出する方法並びにV0及び風力係数の数値を定める件」の抜粋を次に示す。
Eの数値を算出する方法並びにVo及び風力係数の数値を定める件
(平成12年5月31日 建設省告示第1454号)建築基準法施行令(昭和25年政令第338号)第87条第2項及び第4項の規定に基づき、Eの数値を算出する方法並びにVo及び風力係数の数値を次のように定める。

第1
(省略)

2 前項の式のErは、次の表に掲げる式によって算出するものとする。ただし、局地的な地形や地物の影響により平均風速が割り増されるおそれのある場合においては、その影響を考慮しなければならない。

(v) 建設省告示「損傷限界変位、Td、Bdi.、層間変位、安全限界変位、Ts、Bsi、.Fh 及び Gs を計算する方法並びに屋根ふき材等及び外壁等の構造耐力上の安全を確かめるための構造計算の基準を定める件」の抜粋を次に示す。
損傷限界変位、Td、Bdi、層間変位、安全限界変位、Ts、Bsi、Fh及びGsを計算する方法並びに屋根ふき材等及び外壁等の構造耐力上の安全を確かめるための構造計尊の基準を定める件
(平成12年5月31日 建設省告示第1457号 最終改正平成19年9月27日)建築基準法施行令(昭和25年政令第338号)第82条の5第三号イから二まで、第五号、第七号並びに第八りの規定に基づき、損傷限界変位、Td、Bd、層間変位、安全限界変位、Ts、Bsi、Fh及びGsを計算する方法並びに屋根ふき材等の構造耐力上の安全を確かめるための構造計算の基準を次のように定める。(第1~第10省略)

第11
令第82条の5第七号に規定する屋根ふき材、外装材及び屋外に面する帳壁の構造i計算の基準は、次のとおりとする。

ー 風圧力に対して、平成12年建設省告示第1458号に規定する構造計算を行うこと。

二 地震力に対して、次に定める方法により構造計算を行うこと。ただし、令第39条の規定に適合し、かつ、令第82条の6第三号の規定により求めた建築物の層間変位の当該各階の高さに対する割合が200分の1以下であることが確かめられた場合においては、この限りでない。

イ 屋根ふき材について、建築物の損傷限界時に屋根ふき材が取り付く階に生ずる加速度によって当該屋根ふき材の面内及び面外に作用する力を求め、当該力により緊結部分に生ずる応力度が短期に生ずる力に対する許容応力度を超えないことを確かめること。

ロ 外装材及び屋外に面する帳壁(以下「外装材等」という。)について、建築物の損傷限界時における外装材等が取り付く部分の上下の部分に生ずる加速度によって当該帳壁等の面内及び面外に作用する力を求め、当該力により緊結部分に生ずる応力度が短期に生ずる力に対する許容応力度を超えないことを確かめること。

ハ 外装材等について、建築物の損傷限界時における外装材等が取り付く階に生ずる層間変位を求め、当該変位により緊結部分に生ずる応力度が短期に生ずる力に対する許容応力度を超えないことを確かめること。 ただし、当該部分の脱落防止その他有効な手法を用いて、地震に対する安全性が同等以上であることが確かめられた場合においては、この限りでない。

(2) 法 令(防火設備関連)
(i) 建築基準法の関述部分の抜粋を次に示す。

建築基準法
(用語の定義)

第2条
この法律において次の各号に掲げる用語の意義は、それぞれ当該各号に定めるところによる。

九の二 耐火建築物
次に掲げる基準に適合する建築物をいう。

ロ その外壁の開口部で延焼のおそれのある部分に、防火戸その他の政令で定める防火設備(その構造が遮炎性能(通常の火災時における火災を有効に遮るために防火設備に必要とされる性能をいう。)に関して政令で定める技術的基準に適合するもので、国上交通大臣が定めた構造方法を用いるもの又は国土交通大臣の認定を受けたものに限る。)を有すること。

第64条(外壁の開口部の防火戸)

防火地域又は準防火地域内にある建築物は、その外壁の開口部で延焼のおそれのある部分に、防火戸その他の政令で定める防火設備(その構造が準遮炎性能(建築物の周囲において発生する通常の火災時における火炎を有効に遮るために防火設備に必要とされる性能をいう。)に関して政令で定める技術的基準に適合するもので、国土交通大臣が定めた構造方法を用いるもの又は国土交通大臣の認定を受けたものに限る。)を設けなければならない。

(ⅱ) 建築基準法施行令の関係部分の抜粋

建築基準法施行令

第109条(防火戸その他の防火設備)
法第2条第九号のニロ及び法第64条の政令で定める防火設備は、防火戸、ドレンチャーその他火災を遮る設備とする。

2 隣地桜界線、道路中心線又は同一敷地内の2以上の建築物(延べ面積の合計が500平方メートル以内の建築物は、1の建築物とみなす。)相互の外壁間の中心線のあらゆる部分で、開口部から1階にあっては3メートル以下、2階以上にあっては5メートル以下の距離にあるものと当該開口部とを遮る外壁、そで壁、塀その他これらに類するものは、前項の防火設備とみなす。

第109条の2(遮炎性能に関する技術的基準)
法第2条第九号のニロの政令で定める技術的基準は、防火設備に通常の火災による火熱が加えられた場合に、加熱開始後20分間当該加熱面以外の面に火炎を出さないものであることとする。

第112条(防火区画)
主要構造部を耐火構造とした建築物又は法第2条第九号の三イ若しくは口のいずれかに該当する建築物で、延べ面積(スプリンクラー設備、水噴霧消火設備、泡消火設備その他これらに類するもので自動式のものを設けた部分の床面積の2分の1に相当する床面積を除く。以下この条において同じ。)が1500平方メートルを超えるものは、床面積(スプリンクラー設備、水噴霧消火設備、泡消火設備その他これらに類するもので自動式のものを設けた部分の床面積の2分の1に相当する床面積を除く。以下この条において同じ。)の合計1500平方メートル以内ごとに第115条の2の2第1項第一号に掲げる基準に適合する準耐火構造の床若しくは壁又は特定防火設備(第109条に規定する防火設備であって、これに通常の火災による火熱が加えられた場合に、加熱開始後1時間当該加熱面以外の面に火炎を出さないものとして、国上交通大臣が定めた構造方法を用いるもの又は国土交通大臣の認定を受けたものをいう。以下同じ。)で区画しなければならない。ただし、次の各号のいずれかに該当する建築物の部分でその用途上やむを得ない場合においては、この限りでない。

一(省略)

二 階段当の部分又は昇降機の昇降路の部分(当該昇降機の乗降のための乗降ロビーの部分を含む。)で第115条の2の2第1項第一号に掲げる基準に適合する準耐火構造の床若しくは壁又は特定防火設備で区画されたもの

2〜13(省略)

14 第1項から第5項まで、第8項又は前項の規定による区画に用いる特定防火設備及び第5項、第8項、第9項又は節12項の規定による区画に用いる法第2条第九号の二ロに規定する防火設備は、次の各号に掲げる区分に応じ、それぞれ当該各号に定める構造のものとしなければならない。

ー 第1項本文、第2項若しくは第3項の規定による区画に用いる特定防火設備又は第5項の規定による区画に用いる法第2条第九号のニロに規定する防火設備 次に掲げる要件を満たすものとして、国土交通大臣が定めた構造方法を用いるもの又は国土交通大臣の認定を受けたもの

イ 常時閉鎖若しくは作動をした状態にあるか、又は随時閉鎖若しくは作動をできるものであること。

ロ 閉鎖又は作動をするに際して当該特定防火設備又は防火設備の周囲の人の安全を確保することができるものであること。

ハ 居室から地上に通ずる主たる廊下、階段その他の通路の通行の用に供する部分に設けるものにあっては、閉鎖又は作動をした状態において避難上支障がないものであること。

ニ 常時閉鎖又は作動をした状態にあるもの以外のものにあつては、火災により煙が発生した場合又は火災により温度が急激に上昇した場合のいずれかの場合に自動的に閉鎖又は作動をするものであること。

二 第1項第二号、第4項、第8項芳しくは前項の規定による区画に用いる特定防火設備又は第8項、第9項若しくは第12項の規定による区画に用いる法第2条第九号のニロに規定する防火設備 次に掲げる要件を満たすものとして、国土交通大臣が定めた構造方法を用いるもの又は国土交通大臣の認定を受けたもの

イ 前号イからハまでに掲げる要件を満たしているものであること。

ロ 避難上及び防火上支障のない遮煙性能を有し、かつ、常時閉鎖又は作動をした状態にあるもの以外のものにあっては火災により煙が発生した場合に自動的に閉鎖又は作動をするものであること。

第136条の2の3(準遮炎性能に関する技術的基準)
法第64条の政令で定める技術的基準は、防火設備に建築物の周囲において発生する通常の火災による火熱が加えられた場合に、加熱開始後20分間当該加熱面以外の面(屋内に面するものに限る。)に火炎を出さないものであることとする。
建築基準法施行令

(iii) 建設省告示「防火区画に用いる防火設備等の構造方法を定める件」の抜粋を次に示す。
防火区画に用いる防火設備等の構造方法を定める件
(昭和48年12月28日 建設省告示第2563号最終改正平成17年12月1日)

建築基準法施行令(昭和25年政令第338号)第112条第14項第一号、第129条の13の2〔平成12年4月政令第211号により改正〕及び第136条の2第一号の規定に基づき、防火区画に用いる防火設備等の構造方法を次のように定める。

第1
建築基準法施行令(以下「令」という。)第112条第14項第一号イから二までに掲げる要件(二に掲げる要件にあつては、火災により煙が発生した場合に、自動的に閉鎖又は作動をするものであることに限る。)を満たす防火設備の構造方法は、次の各号のいずれかに定めるものとする。

一 次に掲げる基準に適合する常時閉鎖状態を保持する構造の防火設備とすること。

イ 次の(1)又は(2)のいずれかに適合するものであること。

(1) 面積が3m2以内の防火戸で、直接手で開くことができ、かつ、自動的に閉鎖するもの(以下「常時閉鎖式防火戸」という。)であること。

(2) 面積が3m2以内の防火戸で、昇降路の出人口に設けられ、かつ、人の出入りの後20秒以内に閉鎖するものであること。

ロ 当該防火設備が開いた後に再び閉鎖するに際して、次に掲げる基準に適合するものであること。ただし、人の通行の用に供する部分以外の部分に設ける防火設備にあつては、この限りでない。

(1) 当該防火設伽の質量(単位 kg)に当該防火設備の閉鎖時の速度(単位 m/秒)の2乗を乗じて得た値が20以下となるものであること。

(2) 当該防火設備の質量が15kg以下であること。ただし、水平方向に閉鎖をするものであってその閉鎖する力が150N以ドであるもの又は周囲の人と接触することにより停止するもの(人との接触を検知してから停止するまでの移動距離が 5cm以下であり、かつ、接触した人が当該防火設備から離れた後に再び閉鎖又は作動をする構造であるものに限る。)にあつては、この限りでない。

二 次に掲げる基準に適合する随時閉鎖することができる構造の防火設備とすること。

イ 当該防火設備が閉鎖するに際して、前号ロ(1)及び(2)に掲げる基準に適合するものであること。ただし、人の通行の用に供する部分以外の部分に設ける防火設備にあつてはこの限りでない。
(以下省略)

(iv) 建設省告示「防火設備の構造方法を定める件」の抜粋を次に示す。

防火設備の構造方法を定める件
(平成12年5月24日 建設省告示第1360号)建築基準法(昭和25年法律第201号)節2条第九号のニロの規定に基づき、防火設備の構造方法を次のように定める。

第1
建築基準法施行令(昭和25年政令第338号)第109条の2に定める技術的基準に適合する防火設備の構造方法は、次に定めるものとする。

ー 建築基準法施行令第114条第5項において準用する建築基準法施行令第112条第16項に規定する構造とすること。

二 次のイからホまでのいずれかに該当する構造とすること。

イ 鉄製で鉄板の厚さが0.8ミリメートル以上1.5ミリメートル未満のもの

ロ 鉄骨コンクリート製又は鉄筋コンクリート製で厚さが3.5センチメートル未満のもの

ハ 土蔵造の戸で厚さが15センチメートル未満のもの

二 鉄及び網入ガラスで造られたもの

ホ 骨組を防火塗料を塗布した木材製とし、屋内面に厚さが1.2センチメートル以上の木毛セメント板又は厚さが0.9センチメートル以上のせっこうポードを張り、屋外面に亜鉛鉄板を張ったもの

三 前号イ又は二に該当するものは、周囲の部分(防火戸から内側に15センチメートル以内の間に設けられた建具がある場合においては、その建具を含む。)が不燃材料で造られた開口部に取り付けなければならない。

四 開口面積が0.5平方メートル以内の開口部に設ける戸で、防火塗料を塗布した木材及び網入りガラスで造られたもの

第2
第1に定めるもののほか、防火戸が枠又は他の防火設備と接する部分は、相じゃくりとし、又は定規縁若しくは戸当りを設ける等閉鎖した際にすき間が生じない構造とし、かつ、防火設備の取付金物は、取付部分が閉鎖した際に露出しないように取り付けなければならない。

(v) 建設省告示「防火地域又は準防火地域内にある建築物の外壁の開口部の延焼のおそれのある部分に設ける防火設備の構造方法を定める件」の抜粋を次に示す。

防火地域又は準防火地域内にある建築物の外壁の開口部の延焼のおそれのある部分に設ける防火設備の構造方法を定める件
(平成12年5月25日 建設省告示第1366号)

建築基準法(昭和25年法律第201号)第64条の規定に基づき、防火地域又は準防火地域内にある建築物の外壁の開口部の延焼のおそれのある部分に設ける防火設備の構造方法を次のように定める。

第1
建築基準法施行令(昭和25年政令第338号)第136条の2の3に定める技術的基準に適合する防火設備の構造方法は、建築基準法第2条第九号のニロに規定する構造とすることとする。

第2
第1に定めるもののほか、防火戸が枠又は他の防火設備と接する部分は、相じゃくりとし、又は定規縁若しくは戸当たりを設ける等閉鎖した際にすき間が生じない構造とし、かつ、防火設備の取付金物は取付部分が閉鎖した際に露出しないように取り付けなければならない。

(vi) 建設省告示「特定防火設備の構造方法を定める件」の抜粋を次に示す。

特定防火設備の構造方法を定める件
(平成12年5月25日 建設省告示第1369号)

建築基準法施行令(昭和25年政令第338号)第112条第1項の規定に基づき、特定防火設備の構造方法を次のように定める。

第1
通常の火災による火熱が加えられた場合に、加熱開始後1時間加熱面以外の面に火炎を出さない防火設備の構造方法は、次に定めるものとする。

一 骨組を鉄製とし、両面にそれぞれ厚さが0.5ミリメートル以上の鉄板を張った防火戸とすること。

二 鉄製で鉄板の厚さが1.5ミリメートル以上の防火戸又は防火ダンパーとすること。

三 前二りに該当する防火設備は、周囲の部分(防火戸から内側に15センチメートル以内の間に設けられた建具がある場合においては、その建具を含む。)が不燃材料で造られた開口部に取り付けなければならない。

四 鉄骨コンクリート製又は鉄筋コンクリート製で厚さが3.5センチメートル以上の戸とすること。

五 土蔵造で厚さが15センチメートル以上の防火戸とすること。

六 建築基準法施行令第109条第2項に規定する防火設備とみなされる外壁、そで壁、塀その他これらに類するものにあっては、防火構造とすること。

七 開口面積が100平方センチメートル以内の換気孔に設ける鉄板、モルタル板その他これらに類する材料で造られた防火覆い又は地面から高さが1メートル以下の換気孔に設ける網目2ミリメートル以下の金網とすること。

第2
第1(第六号及び第七号を除く。)に定めるもののほか、防火戸が枠又は他の防火設備と接する部分は、相じゃくりとし、又は定規縁若しくは戸当りを設ける等閉鎖した際にすき間が生じない構造とし、かつ、防火設備の取付金物は、取付部分が閉鎖した際に露出しないように取り付けなければならない。

(3) JIS

(i) JIS A 1513(建具の性能試験方法通則)の抜粋を次に示す。

JIS A 1513: 1996

2. 性能項目 建具の基本性能項目を、表1に示す。

表1 性能項目

(ii) JIS A 4702 (ドアセット)の抜粋を次に示す。

JIS A 4702: 2012

1. 適用範囲
この規格は、主として建築物の外壁面及び屋内隔壁の出入口として用いる手動開閉操作を行うスイング及びスライデイングのドアセットについて規定する。ただし、回転ドアセットは除く。

4 種類記号及び等級
ドアセットの種類、記号及び等級は、次による。

a) 性能による種類及び記号
性能による種類及び記号は、表1及び表2による。

表1 スイングドアセットの性能による種類及び記号

表2 スライディングドアセットの性能による種類及び記号

b) 性能項目による等級
性能項目による等級は、表3による。表3 性能項目による等級

5. 性 能
性能は、9.によって試験を行い、表4の規定に適合しなければならない。(9.は省略)

表4 性 能

表4 性 能(続き)

b) 全周波数滞被において、次の式によって音響透過損失を換算し、その換算値(6点)が該当する遮音等級線を上回ることとする。

ただし、125Hzは160Hzと、4000Hzは3150Hzと、各々二つの音響透過損失によって換算する。なお、換算値は整数で丸めることとし、換算値の各周波数帯域で該当する遮音等級線を下回る値の合計が3dB以下の場合は、その遮音等級とする。


図1 気密等級線


図2_遮音等級線
JIS A 4702: 2012

(iii) JIS A 4706(サッシ)の抜粋を次に示す。
JIS A 4706: 2012

1. 適用範囲

この規格は、主として建築物の外壁の窓として使用するサッシについて規定する。ただし、天窓は除く。

4. 種類、記号及び等級
サッシの種類、記号及び等級は、次による。

a) 性能による種類及び記号
性能による種類及び記号は、表1及び表2による。

表1 スイングサッシの性能による種類及び記号

注1)開き窓に適用
2)PVC製内窓には適用しない
備考:◎は必須性能

表2 スライディングサッシの性能による種類及び記号

注1)引違い窓・片引き窓に適用
2)PVC製内窓には適用しない
3)耐風圧性の等級S-5以上のものだけに適用
備考:◎は必須性能

b) 性能項目による等級性能項目による等級は、表3による。
表3 性能項目による等級
5. 性 能

性能は9.によって試験を行い、表4の規定に適合しなければならない。(9.は省略)表4 性 能
JIS A 4706 : 2012
