投稿日:

1級建築施工管理技士 二次検定 仕上工事【演習問題04】

【 演習問題04 】

問題９

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由または正しい工法もしくは仕様を簡潔に記入せよ。

[ １ ]
防水工事において、PC板、ALC板などの屋根アスファルト防水には、密着工法が適している。

[ ２ ]
壁モルタル塗りは、各層とも水ひき具合を見計らい塗り付ける。塗り付け後は、なるべく早く乾燥させるため通風をよくする。

[ ３ ]
タイル圧着張りは、張り付けモルタルを塗り付けた後、張り付けるまでの時間が25～30分以下になるよう上から下へと充分もみ込み、たたき締めて張り付けていく。

[ ４ ]
鉄筋コンクリート造階段室の壁仕上を、モルタル塗りの上、油性調合ペイント塗りをした。

[ ５ ]
外部建具の網入りガラスの留め付けにグレイジングチャネルを用いた場合は、ガラス小口の防錆処理は不要である。


解答例

[ １ ]　誤
PC板、ALC板の継目は、挙動が大きく、密着工法は破断の原因となるので、絶縁工法とする。

[ ２ ]　誤
壁モルタル塗り付け後、加熱乾燥、通風などにより急激に乾燥させてはならない。

[ ３ ]　正

[ ４ ]　誤

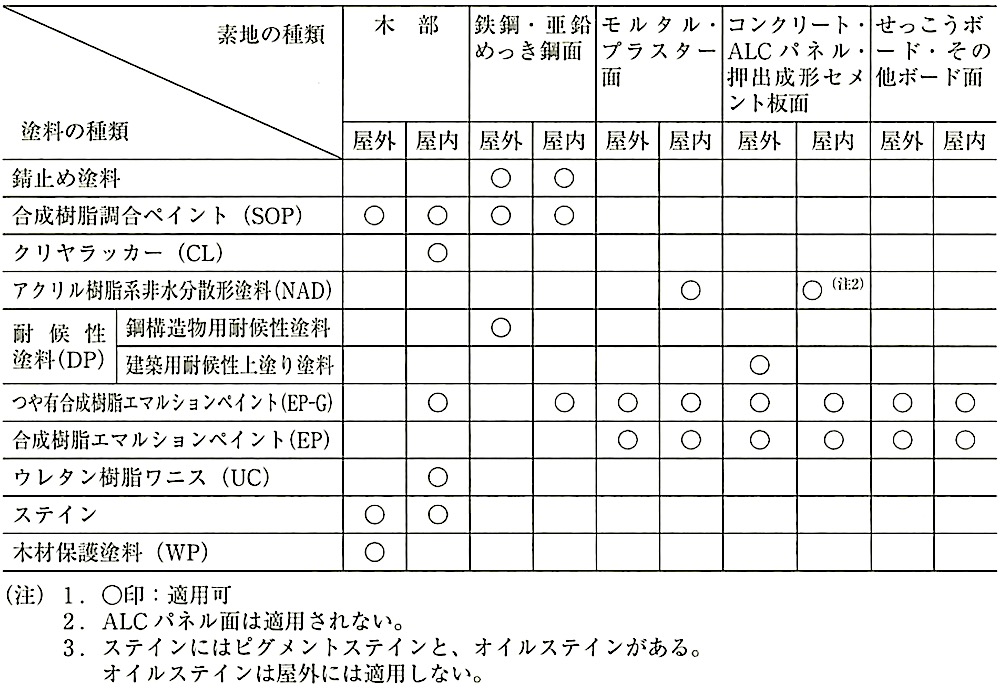

油性調合ペイントは、耐アルカリ性に劣るのでコンクリート、モルタル面に用いない。塩化ビニル樹脂、合成樹脂エマルションペイントを用いる。

[ ５ ]　誤
外部建具の網入りガラスの留め付けは、小口は防錆処理し、グレイジングチャネルは水はけが悪いので、水抜き穴を設ける必要がある。

問題１０

仕上げ工事に関する次の記述において、下線部のうち誤っている箇所を１箇所指摘し、解答欄に正しい語句を記入せよ。なお、誤っている箇所がない場合は正と記入せよ。

[ １ ]
フラースぜい化点とは、アスファルトの①高温時の特性を示す値で、その値の②低いものほど特性が③良い。

[ ２ ]
モルタル塗り各層の調合は、塗り層によって異なるが、①上に塗るものほど②富調合にし、強度は③大きくする。

[ ３ ]
グリッパー工法におけるカーペットの張り仕舞いは、①ローラーで伸展しながら②グリッパーに引っ掛け、カーペットの端を③ステアツールを用いて溝に巻き込むようにする。

[ ４ ]
アスファルト防水工事におけるアスファルトルーフィングの継目は、①縦横とも100mm以上重ね合せ、原則として②水下側のアスファルトルーフィングが下側になるように張り重ねる。

[ ５ ]
JISに規定するアルミニウム製建具の①耐風圧性、②気密性、③遮音性の等級では、その数値が大きいほど性能が優れている。

解答例

　　　正・誤　正しい語句
[ １ ]　　①　　低温時
[ ２ ]　　①　　下
[ ３ ]　　①　　ニーキッカー
[ ４ ]　　正　　ー
[ ５ ]　　②　　水密性

問題１１

仕上げ工事に関する次の各文において、下線部のうち不適当な箇所を１箇所指摘し、正しい表現に改めよ。

[ １ ]
ガラス工事に用いるバックアップ材は、シーリング材充填部の①形状を保持し、②２面接着を防止するために使用される③合成樹脂の発砲材である。

[ ２ ]
エッチングプライマーは、乾燥が①遅いので、②高湿度の時に塗布すると、③白化現象（ブラッシング）が起こる。

[ ３ ]
ユニットタイル改良積み上げ張りは、タイルの大きさに見合った①ヴィブラートを用い、②タイル裏面に③張付けモルタルを塗り付け、タイルを張り付ける工法である。

[ ４ ]
ALCパネル下地の防水用プライマーは、コンクリート下地用に用いるものと、①異なる種類のプライマーであり、パネル取付け後②速やかに１回目を塗布し、１回目の塗布後③直ちに２回目を行う。

[ ５ ]
ビニル床タイル張りは、室温が①5℃以下の場合は採暖し、②酢酸ビニル樹脂系樹脂接着剤を用いて張付け、③ニーキッカーで圧着する。


解答例

　　不適当な番号　正しい表現
[ １ ]　　②　　　３面接着
[ ２ ]　　①　　　早い
[ ３ ]　　①　　　マスク
[ ４ ]　　③　　　十分に乾燥させて
[ ５ ]　　③　　　ローラー

問題１２

仕上げ工事に関する次の各文において、下線部のうち適当でない箇所を１箇所指摘し、その理由を簡潔に記述せよ。

[ １ ]
屋上のアスファルト防水工事において、①気温が30℃以上の場合、②強風の場合、③降雨雪のおそれがある場合には施工を中止しなければならない。

[ ２ ]
タイル型枠先付け工法において、タイルの肌分かれが起きる主な原因は、コンクリート打設時に、①タイル裏面に水膜がある場合、②タイル裏面に付いたセメントペーストがドライアウトを起こした場合、③コンクリートの打設高が高い場合などである。

[ ３ ]
モルタルに混和剤を使用すると、①モルタルのひびわれ防止に役立ち、②作業性は向上するが、③接着力は低下する。

[ ４ ]
アルミニウム製外部サッシ取付けにおいて、サッシ周囲の防水モルタル充填方法として、一般に、①縦枠はモルタルトロ流し、②上枠はモルタル詰め、③下枠はモルタルトロ流しとする。

[ ５ ]

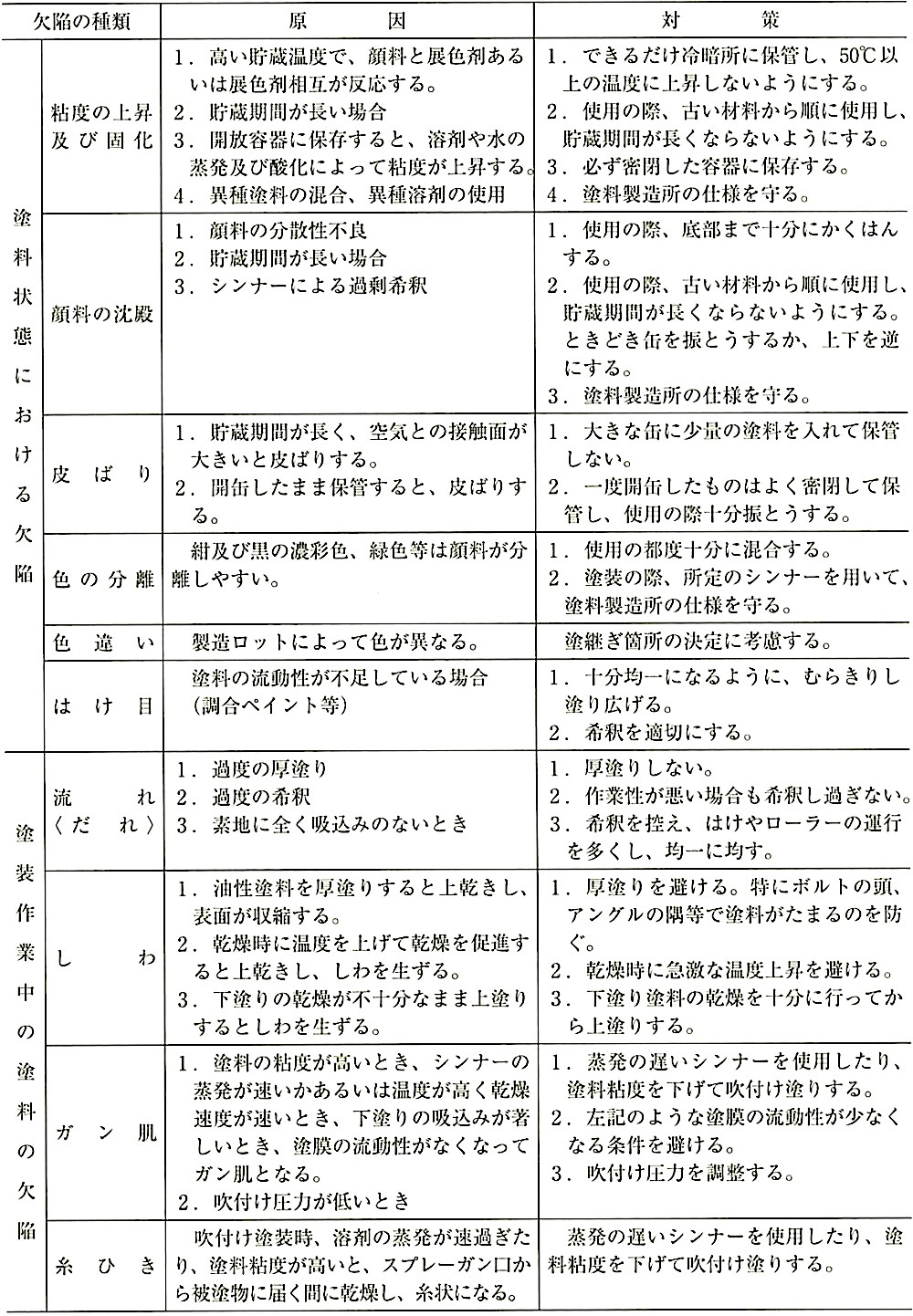

合成樹脂調合ペイント塗りにおいて塗膜が流れる原因は、①厚塗りし過ぎた場合、②希釈し過ぎた場合、③気温が急に上場した場合である。


解答例

　　適当でない箇所　理　由
[ １ ]　①
気温が著しく低い場合である。
[ ２ ]　③
タイルの肌分かれとコンクリート打設高さは関係がない。
[ ３ ]　③
混和剤を混入すると接着力は向上する。
[ ４ ]　③
下枠はモルタル詰めとする。
[ ５ ]　③
気温の上昇は塗膜が流れる原因とはならない。
投稿日:

1級建築施工管理技士 二次検定 仕上工事【演習問題05】

【 演習問題05 】

問題１３

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由を簡潔に記述せよ。

[ １ ]
防水工事用アスファルトは、針入度指数の数値が大きいほど高い温度に対して硬化しやすく、低い温度に対して硬化しにく。

[ ２ ]
建具の気密性、水密性は、JISによる等級の数値が小さいほど性能が優れている。

[ ３ ]
外壁タイルの密着張りは、上部から下部へと１段おきに張り、そのあと、間を埋めるようにして張る。

[ ４ ]
ウィルトンカーペットのはぎ合わせは、グリッパー工法又は丈夫な手縫いによるつづり縫いとする。

[ ５ ]
ウレタン樹脂塗り床は、塗り回数が増えると内部に気泡が生じやすくなるので、厚くしても一度に塗りあげる。


解答例

　　　正・誤　（　理　由　）
[ １ ]　　誤
針入度指数の数値が大きほど高温に対して軟化しにく。

[ ２ ]　　誤
JISによる水密性は等級が大きいほど性能が高い。

[ ３ ]　　正　　ー

[ ４ ]　　誤
ウィルトンカーペットのはぎ合せは、ヒートボンド工法により行う。

[ ５ ]　　誤
ウレタン樹脂塗り床は、数回に分けて塗る。

問題１４

仕上工事に関する次の記述について、正しいものは「正」、間違ってるものは「誤」と記入し、「誤」としたものはその理由を簡潔に記述せよ。

[ １ ]
陶磁器質タイル張り工事において、改良積上げ張り工法によるタイルの張付けは、下塗りまで行った壁の下地モルタル面に、張付けモルタルをタイル裏面全面に平らに塗付けて張付けた後、木づちの類でたたき締めて張付ける。

[ ２ ]
壁のモルタル塗りにおいて、下塗り及びラスこすりは、2週間以上放置して、ひび割れなどを十分発生させてから次の塗付けにかかる。ただし、気象条件などにより、監理者の承認を受けて、放置期間を短縮できる。

[ ３ ]
アルミニウム製建具の取付けにおいて、雨掛り部分の周囲充填用モルタルは、防水剤又は凍結防止剤入りのモルタルとする。ただし、酸化物を主成分とする防水剤又は凍結防止剤を用いてはならない。

[ ４ ]
塗装工事において、塗膜の表面にしわができる原因は、①油性塗料を厚塗りした場合、②塗装後気温が急激に下がった場合、③下塗りの乾燥が不十分なまま上塗りした場合などがある。

[ ５ ]
ビニル床シート及びビニル床タイル張りの接着剤は、湯沸室、便所などの湿気の生じやすい床ではエポキシ樹脂系を、幅木、階段の蹴込みなどの垂直面では酢酸ビニル樹脂系溶剤系を用いる。


解答例

　　　正・誤　（　理　由　）
[ １ ]　　誤
モルタルは、下塗りにつづいて中塗りを行う。

[ ２ ]　　正

[ ３ ]　　誤
塩化物を主成分とする防水剤を用いてはならない。

[ ４ ]　　誤
②は塗装表面を急に乾燥させた場合である。

[ ５ ]　　正

問題１５

下図は雨がかりとなる外壁の窓まわりの詳細図である。図において機能上適当でない事項を５つ列記せよ。

サッシ ディテール(誤).jpg


解答例
（１）躯体関係
①窓上の躯体に水切りをつける。
②窓下の躯体に勾配をつける。


（２）仕上げ関係
①防水のため、シーリング材をサッシ外側に３箇所挿入する。

②サッシ下部にモルタル詰めを行う。

③窓の取合部に断熱補修材を設ける。

投稿日:

1級建築施工管理技士 二次検定 施工経験記述の攻略

【 施工経験記述の攻略 】

1-1 出題の分析と考え方

2-1 問題1の解き方

2-2 仮設備
１）仮設備の安全確保

２）仮設備の具体的な安全処置
・墜落災害防止の具体的な処置
・ 飛来・落下災害防止の具体的な処置
・ 建設機械による災害防止の具体的な処置
・ 足場・型枠倒壊災害防止の具体的な処置

３）仮設備の具体的な工程上の制約条件
・ 合理的な工程管理を満足する仮設備の具体的な配置
・ 合理的な工程管理を満足する仮設物の設置

４）仮設備の具体的な工程上の制約条件
・ 仮設電力設備の検討事項
・ 給排水設備の検討事項

2-3 環境保全
１）公衆災害防止対策
・騒音・振動を提言する具体的な処置
・ 再三者災害を防止する具体的な処置
・ 沿道障害防止の具体的な処置

２）建設副産物の処理
建設副産物の分類
・ 建設発生土（土砂）の取扱い上の留意点
・ 指定副産物と有効な利用の具体例
・ 資源の有効な利用に関する計画作成と記録保存の義務
・ 再資源化すべき特定建設資材
・ 産業廃棄物の委託処分に関する事業者の留意点
・産業廃棄物の処分方法についての具体例

・合理化【傾向分析】
１．労働生産性向上
１)「労働生産性向上」記述上のポイント

２)「労働生産性向上」で過去に要求された記述

３)「労働生産性向上」で要求される記述

４)「労働生産性向上」の記述例

・品質管理【傾向分析】①

・品質管理【傾向分析】②（記述例）

・環境管理【傾向分析①】環境管理

・環境管理【傾向分析②】建設副産物（記述例）

・環境管理【傾向分析③】環境管理に関する法体系

・環境管理 サーマルリサイクル

・施工計画【記述例】

施工経験記述 解答例

施工経験記述① 合理化

施工経験記述② 工程管理、仮設工事、欠陥・瑕疵

施工経験記述③ 労働災害

施工経験記述④ 地球環境保全

投稿日:

1級建築施工管理技士 二次検定 躯体工事の攻略

1級建築施工管理技士 実地 躯体工事 攻略法

実地（躯体工事①）

問01.躯体工事全般
鉄筋工事 鉄筋の組立
型枠工事 支保工の存置期間
コンクリート工事 養生
鉄骨工事 建入れ直し

問02.躯体工事全般
トラッククレーンのブーム
地下水排水工法
場所打ちコンクリート杭
鉄筋工事 異形棒鋼
型枠工事 型枠支保工
コンクリート工事 供試体の作成
暑中コンクリートと寒中コンクリート
鉄骨工事 スタッド溶接

実地（躯体工事②）

問03.コンクリート工事
打継ぎ面の処理
マスコンのひび割れ発生の抑制

問04.高力ボルト摩擦接合
すべり係数0.45以上確保の処理方法
1次締め後のマーキングの目的

問05.柱列山留め壁工法
山留め架構と周辺地盤の安定性の確保

実地（躯体工事③）

問06.コンクリート工事
コールドジョイントの発生防止

問07.高力ボルト継手
建方から本締めの間に使用する仮ボルト

問08.根切り工事の排水工法

実地（躯体工事④）

問09.場所打ちコンクリート杭工事
鉄筋かご設置からコンクリート打設完了まで

問10.型枠の支柱の存置又は盛替え

問11.鉄骨工事 外観検査で発見される欠陥

実地（躯体工事⑤）

問12.土質柱状図、山留め壁

問13.コンクリート打設 タンピングとは

問14.鉄筋工事 材質の確認方法

実地（躯体工事⑥）

問15.SRC造の鉄骨建方計画

問16.躯体工事全般
普通コンクリート 計画調合
鉄筋工事 再圧接が必要な欠陥
トルシア系高力ボルト 本締め完了後
既成コンクリート杭 支持地盤確認方法

問17.躯体工事全般
根切り工事の施工計画
鉄筋工事 適正なかぶり厚さを確保する目的
鉄骨工事 製作工場の決定

実地（躯体工事⑦）

問18.躯体工事全般
コンクリート工事 型枠の取外
場所打ちコンクリート杭 孔壁保護の方法
鉄筋工事 主筋の重ね継手
高力ボルト 保管と運搬

問19.躯体工事全般
コンクリート工事 工場の選定
コンクリート工事 打込み当日の工程
鉄骨工事 品質管理について

問20.躯体工事全般
鉄骨構造 仕口部
コンクリート工事 品質

実地（躯体工事⑧）

問21.躯体工事全般
コンクリート工事 調合計画
鉄骨工事 溶接部の欠陥
高力ボルト 予備締め後のマーキング
場所打ちコンクリート杭 スライム処理

問22.躯体工事全般
山留め工事 切ばりの架設
ボイリング防止
場所打ちコンクリート スライム処理
マスコンクリート

問23.躯体工事全般
鉄筋のかぶり厚さ
AE減水剤の効果
タンピングが必要な理由
エンドタブを設ける理由
スカラップを設ける理由

実地（躯体工事⑨）
問24.躯体工事全般
鉄筋のガス圧接
暑中コンクリート
コンクリート型枠の組立て
高力ボルトの摩擦接合

問25.コンクリート工事・鉄骨工事（用語）
AE減水剤
細骨材率
コールドジョイント
エンドタブ
トルクコントロール

投稿日:

1級建築施工管理技士 二次検定 躯体工事【演習問題01】

【 演習問題01 】

問題１

次の問いに答えなさい。

ただし労働者の安全に関する記述は除くものとし、留意事項は、それぞれ異なる内容の記述とする。

①鉄筋工事において、鉄筋の組立てを行う際の施工上の留意事項を2つ具体的に記述せよ。
ただし、材料の性質及びガス圧接に関する記述は除くものとする。

②型枠工事における型枠支保工の存置又は取り外しに関して、躯体の品質を確保する上での留意事項を2つ具体的に記述しなさい。
ただし、材料に関する記述及び組立・解体の作業手順に関する記述は除くものとする。

③コンクリート工事におけるコンクリート打設後の養生についての留意事項を、その理由を含めて２つ具体的に記述せよ。

④鉄骨工事において、建入れ直しを行うときの留意事項を２つ具体的に記述せよ。


【 攻略のポイント 】

まず、問題の題意から、労働者の安全は除くとあり、①では、材料の性質およびガス圧接を除くをある。このことは、鉄筋組立の品質基準の確保について解答させるための誘導と考えられるので、キーワードとして、かぶり、スペーサ、鉄筋間隔、鉄筋結束、定着長さ、フック等、鉄筋組立品質について記述する。
また、②では、躯体の品質を確保する上での存置又は取外しである点に注意が必要である。③では、必ず理由が必要である。

解答例
１．鉄筋工事

①かぶりを設計図書の通り確保するため、適正なスペーサーを用いる。

②鉄筋は、必要な継手長さおよび定着長さを確保する。

２．型枠工事

①セメントの種類、気温および部位別に定められた存置日数を確保する。

②支柱の盛替えは、養生中のコンクリートに有害な振動・衝撃を与えるので行わない。

３．コンクリート工事

①打設後の急激な乾燥ひび割れを抑制するため、散水・シート等の湿潤養生を行う。

②コンクリートの凍結を防止するため、初期養生として養生マットにより外気との接触を遮断して保温し、湿潤状態を確保する。

４．鉄骨工事の建入れ直し

①歪み直し用のワイヤロープは、鉄骨本体に強固に取付け、本接合終了後まで取り外さない。

②ターンバックル付き筋かいを有する建築物においては、本設用筋かいを歪み直しに使用してはならない。

問題2

次の[ １ ]～[ ８ ]の記述において、各記述ごとに下線部のうち最も不適当な箇所番号を1つあげ、適当な語句を解答欄に記入しなさい。

[ １ ]
トラッククレーンの油圧式のブームと機械式のブームを比較した場合、一般的に、ブームの伸縮が容易なのは、①油圧式ブームである。
クローラークレーンのタワー式と直ブーム式を比較した場合、ふところが広く、より建物に接近して作業が可能なのは、②直ブーム式である。
定置式のタワークレーンの水平式と起伏式を比較した場合、吊上げ荷重が大きく揚程を高くとれるのは、③起伏式である。

[ ２ ]
ディープウェル工法とウェルポイント工法を比較した場合、対象帯水層が砂れき層で深く、必要排水量が非常に大きい場合は、①ウェルポイント工法の方が良い。

②ディープウェル工法は、水中ポンプで汲み上げる工法であるが、真空ポンプを組み合わせた工法もある。
また、周辺の井戸枯れや地盤沈下が問題となる場合は、③止水工法を用いると良い。

[ ３ ]
場所打ちコンクリート杭地業のオールケーシング工法の場合、掘削は①ドリリングバケットを用いて行う。１次スライム処理は、孔内水が多い場合には、②沈殿バケットを用いて処理する。

２次スライム処理は、通常行わないが、スライム量が多い場合は、③水中ポンプなどを用いて行う。

[ ４ ]
D25の異形棒鋼の場合、単位質量は約①4kg/mであり、JIS規格における標準長さは、7m以下で②0.5mごとに区切られている。
また、異形棒鋼の種類でSD③390Aには圧延マークはない。

[ ５ ]
型枠工事における型枠支保工で、鋼管枠を支柱として用いるものにあっては、鋼管枠と鋼管枠との間に①交差筋かいを設け、支柱の脚部の滑動を防止するための措置として、支柱の局部の固定、②根がらみの取付けなどを行う。

またバイブサポートを支柱して用いるものにあっては、支柱の高さが③4.5mを超えるときは、高さ2m以内ごとに水平つなぎを２方向に設けなければならない。

[ ６ ]
フレッシュコンクリートの空気量の測定は、試料を容器の約1/3まで入れ、ならした後、容器の底を付かないように各層を突き棒で①15回均等に突く。
突穴がなくなり、コンクリートの表面に大きな②泡が見えなくなるように、容器の側面を10～15回木づちなどでたたく。

さらに容器の約2/3まで試料を入れ、前回と同様の操作を繰り返す。
最後に容器から少し触れる程度に試料を入れ、同様の操作を繰り返した後、定規で余分な試料をかき取ってならし、コンクリートの表面と容器の上面を正しく一致させる。
突き棒の突き入れ深さは、ほぼ③各層の厚さとする。

[ ７ ]
コンクリート工事において、暑中コンクリートの練上がり温度に影響するのは、主に①骨材の温度である。また、寒中コンクリートは、②積算温度によって管理される。

マスコンクリートの場合は、③表面部の温度をできるだけ低くするのが施工上大切なことである。

[ ８ ]
鉄骨工事におけるスタッド溶接で、溶接棒の仕上がりの高さと傾きは溶接部の品質や施工条件の良否と密接な関係があるが、アークの発生が過度な場合には、所定の高さより①高くなる。

また、母材及びスタッド材軸部に 0.5mm以上の②アンダーカットが発生すると所定の強度が得られないので不合格とし、③隣接部に打直しを行う。

攻略のポイント

[ １ ]
鉄骨建込み用クレーンはタワークレーンと移動式クレーンに大分類され、移動式クレーンには、クローラクレーンとトラッククレーンがよく用いられる。
クローラクレーンには、ブームを上下させる直ブームとタワークレーンアタッチメントを装着してクローラー式タワークレーンのタワー式は建物に近接して作業ができる。

[ ２ ]
地下水位のある地盤を掘削するとき、水中掘削となるのを避けるため、地下水の排水量の少ないときは、ウェルポイント工法を用い、排水量の多いときは、ディープウェル工法を用いる。ディープウェル工法は広い範囲の水位を低下させるため、必要により止水工法用いて、低下する範囲を限定する。

[ ３ ]
オールケーシング工法は、ハンマグラブを用いて掘削し、孔壁はケーシングチューブで保護する。また、１次スライム処理は、スライムバケット（沈殿バケット）、２次スライム処理は、水中ポンプやサクションポンプにより行う。

[ ４ ]
JIS G3112の鉄筋コンクリート用棒鋼は、次のように規定されている。D25の単位質量は、3.98kg/mで、長さ7m以下の棒鋼は0.5mごとに6.5m、6.0m、・・・4.0m、3.5mのように区切られている。7mを超えるものは、8m、9m、・・のように1mごとに区切っている。また、異形棒鋼の種類では、SD295Aは圧延マークを表示していないが、SD295B等では、圧延マークによって製造業名またはその略号を表す。


[ ５ ]
パイプサポートの高さは、3.5mを超えるときは2m以内ごとに水平つなぎを2方向に設けなければならない。

[ ６ ]
フレッシュコンクリートの空気量試験やスランプ試験では、コンクリートの容器の1/3の容量を入れ、各層ごとに25回均等に突き回す。

[ ７ ]
暑中コンクリートの練上り温度を低下させるのは、骨材を冷却することが効果的である。

寒中コンクリートの養生管理は、気温と日数の積和を積算温度といい、積算温度によって養生日数を定める。

マスコンクリートは、部材の寸法が大きく、内部のコンクリートの水和反応による熱が蓄積され高温となることから、打込みコンクリートの温度を低くしたりする工夫が必要である。

[ ８ ]
スタッド溶接でアークの発生が過度の場合、入熱量が大きすぎるため母材まで溶融するので、所定の高さより低くなる。

また、母材およびスタンド材軸部に0.5mm以上のくぼみ（アンダーカット）が発生すると断面が小さく強度が所定の値より小さくなり不合格となるため隣接部に打ち直す。

解答例


投稿日:

1級建築施工管理技士 二次検定 躯体工事【演習問題02】

【 演習問題02 】

問題３

コンクリート工事に関する次の問に答えよ。

①コンクリート打継ぎ部において、新たなコンクリートを打設する場合の打継ぎ面の処理に関する施工上の対策を具体的に１つ記述せよ。

②マスコンクリートにおいて、ひび割れ発生を抑制するためのコンクリートの計画調合上の留意事項を１つ記述せよ。


【 攻略のポイント 】

（１）コンクリートの打継部への対策

①打継ぎ部の位置は、耐力への影響の少ない位置とする。

a：梁、床スラブおよび屋根スラブの鉛直打ち継ぎ部は、スパン中央をする。

b：柱および壁の水平打継ぎ部は、床スラブ、梁の下端、または床スラブ、梁、基礎梁の上端に設ける。

②打継ぎ部は、エキスパンションジョイント（伸縮打継ぎ目）を除いて鉄筋は連続する。

③打継ぎ部のブリーディングによる水やレイタンスはコンクリート打継ぎ前に除去し、コンクリートの打継ぎ面は十分に湿潤状態にしておく。

（２）マスコンクリートのひび割れ抑制対策

マスコンクリートは、部材最小断面寸法が80㎝以上のもので、内外面の温度差が25℃以上となることが予想される部材と定義されている。

マスコンクリートは、コンクリートの表面が、温度差によるひび割れとつながったとき、耐久性、水蜜性をもたなくなる。このため、温度差によるひび割れを抑制するコンクリートの調合が求められる。このための留意点は、次のようである。

①単位セメント量は、発熱を抑制するため所要の品質が得られる範囲で最小とする。

②単位水量は、スランプ値が15㎝以下となる範囲で最小とする。

③高性能AE減水剤、流動化剤など混和剤を使用し単位水量を減水する。

解答例

①コンクリートの打継ぎ面に浮き出た水を除去し、湿潤状態で打継ぐ。

②所要の品質が得られる範囲で単位セメント量を最小となるように調合する。

問題４

高力ボルト摩擦接合に関する次の問に答えよ。

①すべり係数が0.45以上確保できる摩擦面の処理方法を２つ記述せよ。②１次締め後に行うマーキングの目的を２つ記述せよ。


【 攻略のポイント 】

（１）摩擦面の処理

高力ボルト摩擦接合は、鋼材と鋼材を圧接して、鋼材相互の摩擦力で力を伝達するもので、鋼材はすべり係数（表面の荒さの程度）が0.45以上を確保する必要がある。このため、次の方法がとられている。

①表面仕上げを行い、放置してのち自然な赤錆の発生時を待つ。

②摩擦面をブラストして処理する。

③素地調整（ブラスト）後、時間の経過のあるときは厚膜型無機ジンクリッチペイントを塗布する。

（２）マーキングの目的

１次締め後に行うマーキングの目的は、次のとおりである。

①共回りのないことを確認する。

②マークのずれによる本締め終了の確認をする。

③１次締めまでの完了を確認する。

解答例

①
赤錆の発生状態を待つ。
ショットブラストに表面を素地調整する。
②
共回りの有無の確認をする。
本締め完了の有無を確認する。

問題５

市街地において、切梁を用いる柱列山留め壁工法を採用した現場で根切り工事を行う場合、山留め架構と周辺地盤の安定性の確保の観点から、一般に現場で点検・確認を行う事項を3つ記述しなさい。
ただし、山留め架構の変形・応力・側圧の測定に関する記述は除くものとする。


【 攻略のポイント 】

柱列山留め壁工法は、地下水が高く掘削深さも大きな根切り工事に採用される工法で、鋼矢板と異なり、現場打ちコンクリートであるため、コンクリートの品質管理を十分にしないと不良箇所から水漏れが生じるため、山留めの安定が損なわれないようにしなければならない。
また、自立式の柱列山の壁でなく、切梁を用いるので、腹起しなどの接合部など、構造としての安全も点検しなければならない。

（１）止留め架構の留意点

①根入れ長さは、ヒービングまたはボイリングに対して安全なものをするよう確認する。

②柱列壁の材料が分離しないように打設し、所要の水密性のある土留め壁とするためコンクリートの調合を適正なものであるか確認する。

③コンクリートの打設するためのトレミー菅の配置を点検し、引上げ速さは、トレミー菅深さ2m以上を確保して施工する。

④腹起し、切梁、山留め壁は相互に堅固に接合する。

解答例

①ヒービングまたはボイリングの生じないように十分な根入れ長さであることを確認する。

②山留め壁のコンクリートの調合の確認、トレミー菅の配置の確認をする。

③トレミー菅の引上げ速さ、トレミー菅底の挿入深さ2m以上を確認する。



投稿日:

1級建築施工管理技士 実地 躯体工事【演習問題03】

【 演習問題03 】

問題６

　鉄筋コンクリート造の建物のコンクリート工事において、コールドジョイントの発生を防止するための処置または対策を具体的に4つ記述しなさい。
ただし、コンクリートの材料・調合に関する記述は除くものとする。


【 攻略のポイント 】

コールドジョイントは、コンクリートの打継ぎ面において、下層が硬化してのち、打継いで上層と下層が一体化していない打継ぎ面をいう。コールドジョイントは、主に、暑中コンクリートやマスコンクリートに生じることが多い。
コールドジョイントを防止するには、主に次の対策がとられる。

①コンクリートを打込み時間（JASS）は外気温が25℃以上のとき練り始めてから打ち終わるまでを90分以内、25℃未満のときでも2時間以内とする。

②コンクリートの運搬中にスランプ値の低下を減少させるため、高性能AE減水剤を用いる。

③上層のコンクリート打込み後、下層のコンクリートの表面から10㎝程度の深さに振動棒を挿入して締固め、上下層を一体化する。

④1回の打込み量、打込み区画および打込み順序を適切に定める。

解答例

①コンクリートの打込み終了時間は、外気温度によって制限をする。

②運搬中のスランプの低下を防止するため、高性能AE減水剤を適量用いる。

③上下層のコンクリートが一体化するように振動棒は下層に挿入して締め固める。

④コンクリートの1回の打込み量、打込み区画を考慮して打継時間を短縮する。

問題７

鉄骨の高力ボルト継手において、建方から本締めまでの間に使用する仮ボルトに関する施工上の留意事項を具体的に2つ記述しなさい。
ただし、仮ボルトの材質は品質上問題ないものとする。


【 攻略のポイント 】

仮ボルトは、本締めの完了するまでの間、仮締めするために用いる普通(中)ボルトで、本締めする高力ボルトと同軸形のもを用いる。しかし、溶接箇所に用いる仮止め用のエレクションピースには仮ボルトとして高力ボルトが用いられる。

①仮ボルト(普通ボルト)の使用本数は、１ボルト群に対して高力ボルト継手の本数の1/3以上とし、かつ２本以上を適正に配置する。

②溶接継手に用いるエレクションピース用の仮ボルトは、高力ボルトを用い全数締め付ける。

解答例

①仮ボルトの使用本数は、１ボルト群の本数の1/3以上で2本以上とする。

②エレクションピース用の仮ボルトは高力ボルトとし、全数を締め付ける。

問題８

根切り工事に伴う地下水の排水工法の名称を1つあげ、それについて具体的に説明せよ。


【 攻略のポイント 】

地下水を排水してドライの状態で掘削を行うもので、地下水の排水工法を用いることで、ヒーリングやボイリングを防止できる。排水工法の分類を示すと次のとおりである。

排水工法

・重力排水工法
釜場排水工法（水中ポンプ、集水桝）
ディープウェル工法（水中ポンプ、深井戸）

・強制排水工法
ウェルポイント工法
（真空ポンプ、ウェルポイント）
バキュームディープウェル工法
（真空ポンプ、鋼菅井）

①釜場排水工法：砂質系の透水性の大きい地盤に用い、釜場という集水桝を設け、ここに湧水を集め水中ポンプで排水する工法。

②ディープウェル工法：地下水を広い範囲にわたり低下させて掘削するとき、砂質系の透水性の大きい地盤層を貫いて深井戸を掘り、深井戸から水中ポンプで排水する工法。

③ウェルポイント工法：ウェルポイントに圧力水を送り、圧力水でシルト質の地盤を掘削し自らの自重で貫入し、ウェルポイントに接合したライザパイプのまわりに透水性の高い砂を均等に投入し、表土は粘土で密封する。その後ライザパイプと真空ポンプを連結して、地下水を排水する工法で一段6m程度とし、必要により多段として排水する。

④バキュームディープウェル工法：ウェルポンプの替わりに、鋼菅井を打込み広い範囲の地下水を低下させるときに用いる。

解答例

[ 工法名 ]
ウェルポイント工法

[ 具体的説明 ]
主にシルト質の地盤の地下水位を低下させるため、ウェルポイントを挿入し、１段で６m程度の深さの地下水を真空ポンプで排水する。



投稿日:

1級建築施工管理技士 二次検定 躯体工事【演習問題04】

【 演習問題04 】

問題9

場所打ちコンクリート杭（アースドリル工法）の品質を確保するため、鉄筋かごの設置終了後からコンクリートの打設完了までの間において、留意すべき事項を２つ具体的に記述せよ。


【 攻略のポイント 】

場所打ち杭では、鉄筋かごの挿入後、次の処置をする。

①二次スライム処理として、コンクリート打設直前にエアリフトポンプで、排泥する。

②トレミー菅にプランジャーを取り付け、コンクリートポンプによりコンクリートホッパにコンクリートを投入する。

③トレミー菅内をコンクリートとプランジャーをゆっくりと落下させ、トレミー菅の底から20㎝程度まで落下させた後、一挙に30㎝程度トレミー菅を引き上げ、コンクリートプランジャーを落下させる。

④打込み中はトレミー菅の下端は2m以上コンクリート内に挿入しておき、コンクリートの噴発を防止しながら打設する。

⑤打ち上がったコンクリートの杭の上端50㎝～1mは、スライム混合が考えられるので切断除去する。


先行掘 →表層ケーシング建込 →安定液注入掘削

→軸部掘削完了 →拡底バケットセット

→上部拡幅掘削


→下部拡幅掘削 →1次スライム処理 →孔壁測定

→ 鉄筋籠建込み →トレミー菅建込

→2次スライム処理


→コンクリート打設 →表層ケーシング引抜き

→埋戻し

解答例

①二次スライム処理をして、エアリフトポンプを用いて排泥する。

②コンクリート打設中のトレミー菅の菅底はコンクリート上面より2m以上挿入しておく。

問題１０

鉄筋コンクリート建築物における型枠の支柱の存置又は盛替えに関して、躯体の品質を確保する上で、留意すべき事項を３つ記述せよ。


【 攻略のポイント 】

[ 型枠の存置期間・支柱の存置期間 ]

①基礎、梁側、柱および壁のせき板存置期間は、コンクリートの圧縮強度が、5N/mm2以上に達するまでで、気温が10℃以上のときは強度にかかわらず所要の日数を経過すれば取り外してよい。
（普通ポルトランドセメントでは、20℃以上のとき4日、10℃以上20℃未満のときは6日とする。）

②支保工の存置期間は、コンクリートの設計基準強度の100%が得られるまでとする。または、構造計算により安全が確認できたときは支保工を取り外してよい。

③床スラブ下、屋根スラブ下の型枠の底面は、原則として支保工の取り外し後とする。

④支柱の盛替えは、原則として行わない。資材の搬出時、やむを得ず一部盛り替えするときは、多数を同時に行わない。また、大張の支柱は盛り替えてはならない。

解答例

①支保工の存置期間は、コンクリートの圧縮強度が設計基準強度の100%以上となったときとする。

②大梁の支柱の盛替えは行ってはならない。

③やむを得ず支柱を盛り替えるときは、一度に多数の支柱を盛り替えない。

問題１１

鉄骨工事における下記の溶接部の欠陥のうち、外観検査で発見される欠陥を1つ選び、それについて説明せよ。

アンダーカット　オーバーラップ　スラグ巻込
ピット　ブローホール　融合不良


【 攻略のポイント 】

[ 溶接の外観検査で発見される欠陥の特徴 ]


外観検査でみる溶接欠陥

以上から、外観検査の欠陥の主なものは、アンダーカット、オーバーラップ、ピットの３種類で、このうちから1つを説明する。

解答例

[ 欠陥 ]
アンダーカット

[ 説明 ]
アンダーカットは、溶接端部の母材に溶着金属が満たされない状態のこと。

投稿日:

1級建築施工管理技士 二次検定 躯体工事【演習問題05】

【 演習問題05 】

問題１２

次に示す柱状図の地盤と敷地まわりの断面図の状態において、G.L.-20mまでの根切り工事を行う場合、最も適している山留め壁は何か。また、排水計画上、その山留め壁に必要な根入れ長さは何m以上か記入せよ。
ただし、孔内水位は被圧水頭とし、逆打ち工法や地盤改良工法は採用しないものとする。



【 攻略のポイント 】

①鋼矢板などの根入れな長さは、ボイリングを防止するため硬質粘土層まで伸ばし打ち止める。最低でも根入れ長さ4.5m、最大6m程度とする.。砂礫層で打ち止めない。

②地下鉄などの重要構造もあることから、周辺地盤の沈下の影響が小さく、高い止水性を持つ止水壁として、場所打ちRC地中壁工法か場所打ちRC柱列壁工法を用いる。また、最も止水性の高い、場所打ちRC地中壁が望ましい。

解答例

[ 山留め壁 ]
場所打ちRC地中壁

[ 根入れ長さ ]
4.5～6.0m

問題１３

コンクリート打設において、タイピングとは何か簡潔に記述し、その主な目的を１つ記述せよ。


【 攻略のポイント 】

タンピングとはコンクリートが硬化する前に、初期ひび割れを防止するため、強くコンクリート面をたたいて押さえつけてひび割れを防止し、密実なコンクリートに仕上げるための手順。

解答例

コンクリートの初期ひび割れを防止し、密実なもとのとするため。

問題１４

現場に搬入された加工済みの鉄筋の材質（SD 295AやSD 345など）を確認する方法を1つ簡潔に記述せよ。


【 攻略のポイント 】

鉄筋の材質（強度）を確認するため次のことを行う。

①鉄筋の圧延マークを調べる。

②鉄筋の片断面の色の表示を調べる（SR 235：赤、SD 295B：白、SD390：緑など）

解答例

[ 材質の確認方法 ]
鉄筋の片断面の色表示で確認する。
投稿日:

1級建築施工管理技士 二次検定 躯体工事【演習問題06】

【 演習問題06 】

問題１５

鉄骨鉄筋コンクリート造の建物の鉄骨建方計画において、安全上最も留意すべき事項を1つ簡潔に記述せよ。


【 攻略のポイント 】

建方は、施工中の構造上の不安定な状態での施工のないような方法とし、建方用機械の安定性の確保、荷上荷重能力の確保を行い、周辺に対する災害を防止することである。

①主要部材の重量表示

②建方用機械の安定性の確保

③仮ボルトの本数と締付けの確認

④作業半径内の立入禁止措置

⑤強風時の作業の中止

などに注意して施行する。

解答例

[ 安全上最も留意すべき事項 ]
建方用機械は揚重能力のあるものを選定し、転倒防止措置を確実に行う。

問題１６

躯体工事における次の問いに簡潔に答えよ。
[ 1 ]
普通コンクリートにおいて、耐久性を確保するための計画調合上の留意事項を3つあげよ。

[ 2 ]
鉄筋工事において、ガス圧接完了後の外観検査の結果、圧接部を切り取って、再圧接しなければならない欠陥を2つあげよ。

[ 3 ]
トルシア系高力ボルト摩擦接合おいて、本締め完了後の確認事項を2つあげよ。

[ 4 ]
既製コンクリート杭事業において、セメントミルク工法を用いた場合の支持地盤の確認方法を2つあげよ。

解答例

[ 1 ]
①単位水量は、185kg/m3以下とする。

②空気量は、4.5±1.5%とする。

③アルカリ骨材反応を生じない骨材とする。

[ 2 ]
①鉄筋の軸と軸のずれが鉄筋径dの0.2d以上となっている場合。

②形状が著しく不良なもの、または圧接部に有害と認められる欠陥がある場合。

[ ３ ]
①トルシア系高力ボルトのピンテールが破断されてるか確認する。

②マークをつけて本締め行い、正常に締め付けられたかを確認にする。

[ 4 ]
①アースオーガに付着する土の種類と、設計図書に示された土質とを照合する。

②アースオーガーの駆動用電動機の電流値の変化を測定する。

問題１７

躯体工事における次の問いに簡潔に答えよ。
[ 1 ]
根切り工事の施工計画にあたって検討すべき事項を、４項目あげよ。

[ 2 ]
鉄筋に対するコンクリートの適正なかぶり厚さを確保する目的を、２項目あげよ。

[ ３ ]
鉄骨工事において、製作工場を決定する場合の留意事項を、４項目あげよ。


解答例

[ 1 ]
①地下埋設物の確認と除去

②地下水位と地層、地質の性状の確認

③山留めの種類と根入れ深さの決定

④掘削機械の転倒防止、転落防止

[ 2 ]
①鉄筋とコンクリートの付着力の確保

②耐火性を高め鉄筋の保護をする

[ ３ ]
①製作工場の規模、機械設備の確認

②工事経歴書による確認

③受注能力の確認

④製作技術者、溶接管理技術者、技能者の資格、人員数の確認
